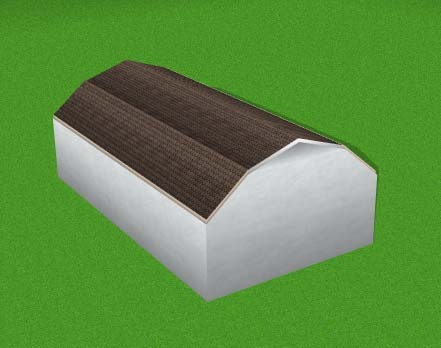

Le toit mansardé est populaire du fait qu’il permet d’augmenter l’espace utile du grenier. Un toit mansardé se compose de deux pentes. Vous devez utiliser l’outil Toit à main levée à quatre points pour créer les versants inférieurs et l’outil Toit à pignon pour tracer la pente supérieure.

Pour dessiner un toit mansardé

1 Choisissez le bouton Toit à main levée à quatre points depuis le groupe d’outils Toiture. Les propriétés correspondantes s’affichent dans le panneau Propriétés.

2 Réglez la pente sur 12:12 et appuyez sur la touche Entrée.

3 En partant d’un mur existant, faites glisser le pointeur pour étendre le versant dans la direction dans laquelle le toit doit s’élever. La ligne extensible qui apparaît suit le mouvement du pointeur. Notez que ses dimensions sont actualisées à mesure que vous dessinez. Relâchez le bouton de la souris.

4 Sélectionnez Edition > Copier (ou appuyez sur Commande-C).

5 Sélectionnez Edition > Coller (ou appuyez sur Commande-V). Un double du versant de toit est alors créé.

6 Faites pivoter la flèche en gras placée au centre du versant de toit de 180 degrés pour l’orienter dans le sens opposé à l’autre flèche.

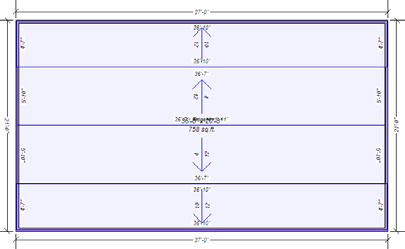

7 Alignez ce pan de toit sur l’autre côté du plan d’étage. Notez l’élévation indiquée en rouge comme élévation supérieure du versant de toit.

Note : A ce stade, un espace sépare les deux versants de toit, lequel va être comblé par le toit à pignon.

8 Sous l’onglet de plan Toiture, cliquez sur l’outil Toit depuis le groupe d’outils Toiture. Les propriétés correspondantes s’affichent dans le panneau Propriétés.

9 Réglez la pente sur 4:12 et appuyez sur la touche Entrée.

10 Faites glisser le pointeur dans la fenêtre de conception pour étendre le toit à la dimension souhaitée. Notez l’élévation supérieure du toit.

11 Faites glisser le curseur d’élévation jusqu’à la valeur notée à l’étape précédente.

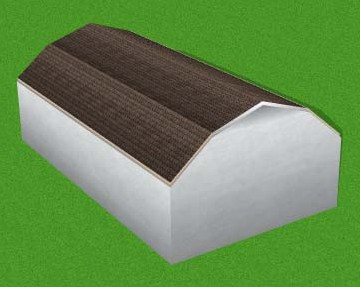

Note : Dans l’exemple précédent, des pentes de 12:12 et 4:12 sont utilisées, mais toutes les combinaisons sont possibles pour ce toit.

Note : Pour achever les murs pignons de ce style de toit, servez-vous de l’outil Fractionnement du mur sur les pans de mur pignon. Pour de plus amples informations, consultez les rubriques.
