Mit Architekt 3D können Sie Elemente zeichnen, die nur im 2D-Fenster erscheinen. Bei Bedarf können diese Formen in verschiedenste Objekte wie Wände, Treppen, Wege, Einfassungen etc. konvertiert werden. Rechtecke lassen sich auch für Kennzeichnungsfelder in gedruckten Plänen verwenden oder in Wände bzw. Bodenbeläge konvertieren.

So werden Rechtecke und Quadrate gezeichnet

1 Klicken Sie in der Gruppe Detailwerkzeuge auf Rechteck.

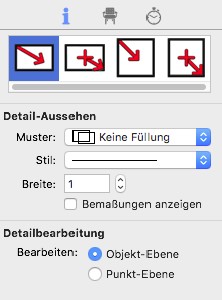

2 Wählen Sie im Bereich Eigenschaften, wie die Form gezeichnet werden soll.

3 (optional) Wählen Sie unter "Detail-Aussehen" das Muster und den Stil der Form.

4 (optional) Wählen Sie unter "Detailbearbeitung" die Zeichenmethode.

Hinweis: Folgende voreingestellte Zeichenmethoden stehen zur Auswahl: "Rechteck von der Ecke zeichnen", "Rechteck von der Mitte zeichnen", "Quadrat von der Ecke zeichnen" und "Quadrat von der Mitte zeichnen".

5 Platzieren Sie das Fadenkreuz an der Stelle, an der die Form beginnen soll, und ziehen Sie die Maus in eine Richtung. Ein Gummiband-Rechteck wird angezeigt und folgt dem Mauszeiger. Während des Zeichnens werden die Maße angezeigt.

6 Ziehen Sie die Form auf die gewünschte Größe und lassen Sie die Maustaste los, um sie zu platzieren.
