Grâce aux outils Courbe et Convertir de Architecte 3D, il vous est possible de dessiner des parterres de fleurs et des murs incurvés complexes, entre autres choses.

Pour dessiner une courbe

1 Choisissez le bouton Courbe depuis le groupe d’outils Détail.

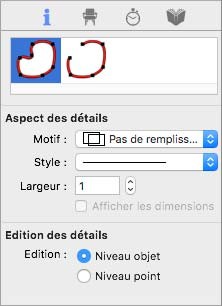

2 Dans le panneau des propriétés, choisissez le type de forme que vous souhaitezdessiner.

3 Dans la fenêtre de conception, cliquez pour définir le point de départ et faites glisser le pointeur pour définir la longueur et l’angle des polylignes.

4 Continuez à cliquer pour définir des points jusqu’à obtenir la forme courbe recherchée puis faites un clic droit pour finaliser la courbe.

Note : Les lignes apparaissent tout d’abord sous une forme angulaire mais elles sont arrondies dès que le mode de dessin est désactivé.
