Architecte 3D vous permet de placer facilement des composants électriques dans votre maison. Pour ce faire, il vous suffit de sélectionner un composant dans les outils utilitaires disponibles sous l’onglet, puis de cliquer sur le plan. Des lignes de dimension apparaissent automatiquement pour faciliter le positionnement du composant à une distance spécifique d’un autre composant électrique ou d’un pan de mur voisin. Vous remarquerez que certains interrupteurs et prises sont automatiquement asservis au mur afin d’assurer un positionnement simple et précis. Les prises de plancher et de plafond ne sont pas concernées par cette fonction. Si une prise doit être placée à une distance égale ou inférieure à 15 centimètres d’une source d’eau, par exemple, dans une cuisine, une salle de bain ou même dehors,

choisissez toujours une prise de terre. Ces prises sont conçues pour se désarmer automatiquement si elles sont mouillées.

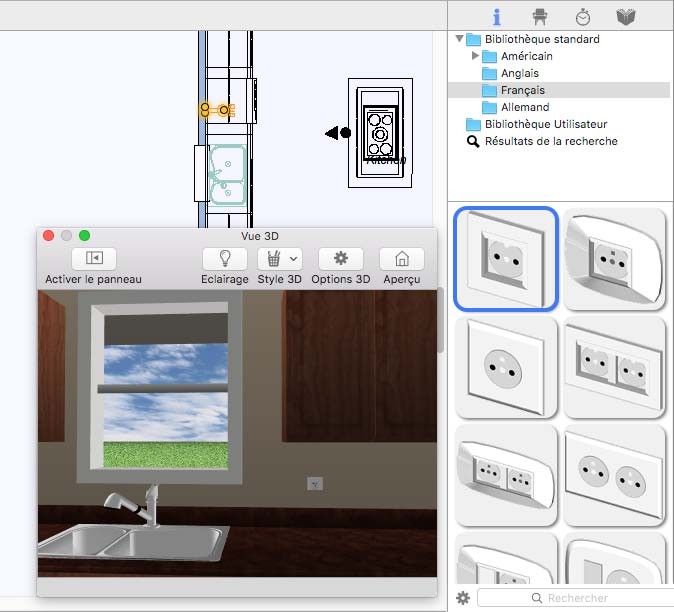

Prise murale

Les prises murales sont installées le long des murs. Les dimensions s’affichent à mesure que vous faites glisser la

prise le long du mur, indiquant la distance depuis le centre de la prise jusqu’au mur le plus proche ou tout autre composant électrique. Vous pouvez choisir le style que vous souhaitez dans le panneau Propriétés lorsque l’Outil Prise est actif ou qu’une prise est sélectionnée dans votre dessin.

Pour placer une prise murale

1 Sélectionnez le bouton Prise depuis le groupe d’outils Electricité.

2 Utilisez la méthode de dessin Faire glisser le long d’un mur pour positionner la prise sur le côté du mur souhaité et relâchez la souris pour le placer.

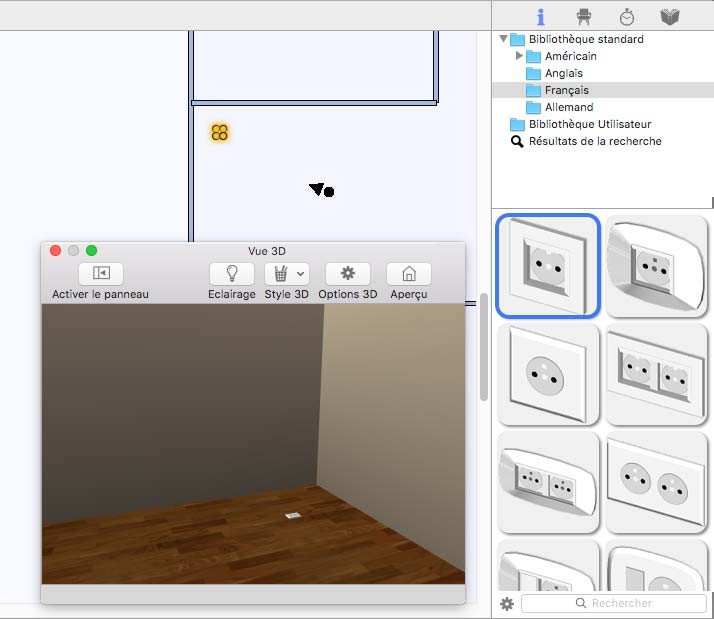

Prise au sol

Les prises de sol sont placées sur la surface du sol. Les dimensions s’affichent à mesure que vous déplacez le curseur

autour de la fenêtre de conception, indiquant la distance depuis le centre de la prise jusqu’au mur le plus proche ou tout autre composant électrique. Si un plancher auto est détecté, la prise est placée à une élévation qui tient compte de la profondeur du plancher auto. Si les modifications sont effectuées au niveau de la profondeur du plancher auto après avoir placé une prise au sol, l’élévation de la prise doit également être ajustée. Il est possible de choisir le style que vous souhaitez dans le panneau Propriétés dans la barre latérale droite lorsque l’Outil Prise est actif ou qu’une prise est sélectionnée dans votre dessin.

Pour placer une prise au sol

1 Sélectionnez le bouton Prise de sol depuis le groupe d’outils Electricité.

2 Utilisez la méthode de dessin Cliquer pour placer pour placer la prise dans votre conception.

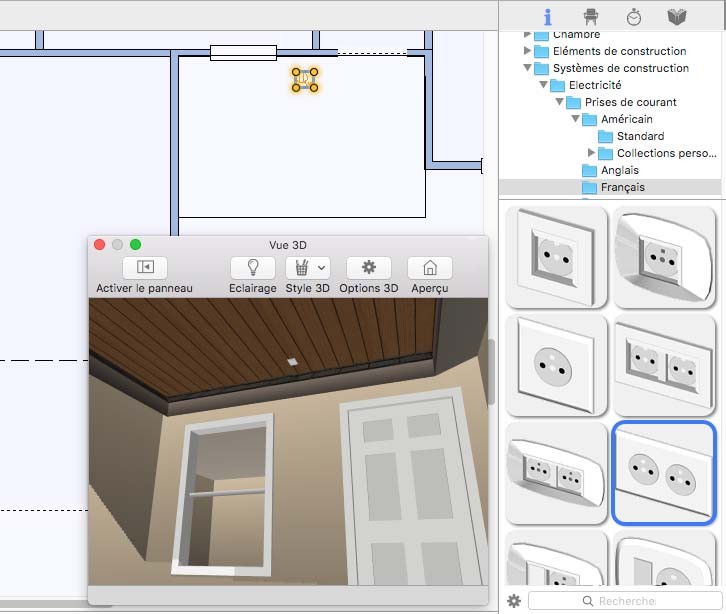

Prise de plafond

Les prises de plafond sont placées sur la surface du plafond. Les dimensions s’affichent à mesure que vous déplacez

le curseur autour de la fenêtre de conception, indiquant la distance depuis le centre de la prise jusqu’au mur le plus proche ou tout autre composant électrique. Les prises de plafond sont placées au niveau de l’élévation du plafond auto. Si le plafond d’une pièce est désactivé, la prise est placée à 0 par défaut. Vous pouvez ensuite ajuster l’élévation de la prise tel que nécessaire puis choisir le style que vous souhaitez dans le panneau Propriétés dans la barre latérale droite lorsque l’Outil Prise est actif ou qu’une prise est sélectionnée dans votre dessin.

Pour placer une prise au plafond

1 Sélectionnez le bouton Prise de plafond depuis le groupe d’outils Electricité.

2 Utilisez la méthode de dessin Cliquer pour placer pour placer la prise dans votre conception.

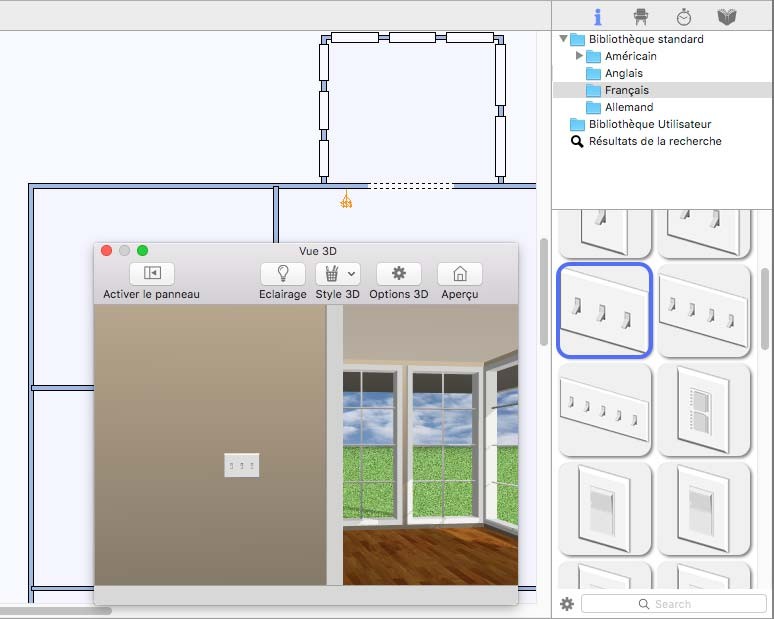

Interrupteur mural

Les interrupteurs sont sont installées le long des murs. Les dimensions s’affichent à mesure que vous faites glisser la

prise le long du mur, indiquant la distance depuis le centre de la prise jusqu’au mur le plus proche ou tout autre composant électrique. Vous pouvez choisir le style que vous souhaitez dans le panneau Propriétés lorsque l’Outil Interrupteur est actif ou qu’une prise est sélectionnée dans votre dessin.

Pour placer un interrupteur

1 Sélectionnez le bouton Interrupteur depuis le groupe d’outils Electricité.

2 Utilisez la méthode de dessin Faire glisser le long d’un mur pour positionner l’interrupteur sur le côté du mur souhaité et relâchez la souris pour le placer.
