Mit den fünf Berechnungsoptionen in Architekt 3D können Sie Ihr 3D-Design auf unterschiedliche Weise betrachten. Aktivieren Sie den 3D-Berechnungsmodus, um auf die 3D-Berechnungsstile zugreifen zu können.Auf die Berechnungsstile können Sie über die Werkzeugleiste der 3D-Ansicht oder das Menü „3D“ zugreifen.

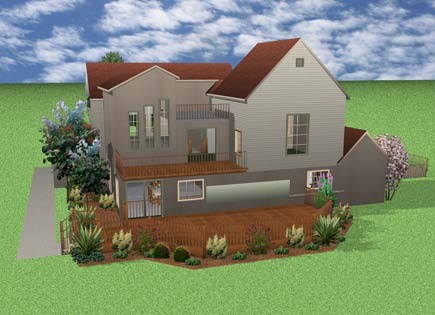

Schattentextur Mit dieser Funktion werden alle Anstrichfarben, Materialien, Objekte und Pflanzen angezeigt.

ClearView offenbart potenzielle Konflikte z. B. zwischen Einrichtungselementen, die durch die Wände verdeckt werden.

Die ClearView-Opazität wird durch die Optionen im Bereich „Berechnung & Navigation“ bestimmt. Diese sind über die Werkzeugleiste im Fenster der 3D-Ansicht oder im Menü „3D“ zugänglich.

Verschieben Sie den Regler, um vorzugeben, wie durchsichtig die Ansicht erscheint.

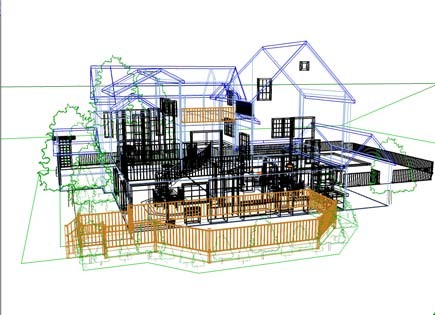

Im Modus Farbiges Drahtgitter erscheint Ihr Design vor einem weißen Hintergrund. Jedes Objekt des Stockwerksplans wird in der Farbe des Plantabs berechnet, in dem es gezeichnet wurde. Wände werden z. B. in der Farbe angezeigt, die Sie für den Tab "Stockwerksplan" vorgegeben haben.

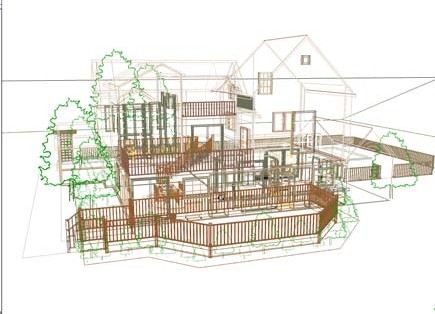

Im Modus Textur-Drahtgitter erscheint Ihr Design ebenfalls vor einem weißen Hintergrund. Jedes Objekt des Stockwerksplans wird jedoch in der Farbe des Materials berechnet, das Sie diesem zugewiesen haben.

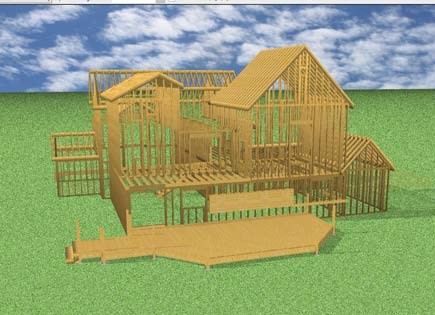

Im Modus Rahmenwerk wird Ihr Design mit Ständern, Sparren und anderen Elementen des Rahmenwerks angezeigt.

So wird ein 3D-Berechnungsstil angezeigt

1 Öffnen Sie ein Fenster der 3D-Ansicht.

2 Klicken Sie in der Werkzeugleiste auf 3D-Stil und wählen Sie den gewünschten Berechnungsstil.

(alternativ) Wählen Sie 3D > Berechnungsstil und anschließend den gewünschten Berechnungsstil.

So wird die Opazität in der ClearView-Ansicht festgelegt

1 Öffnen Sie eine 3D-Ansicht und klicken Sie in der Werkzeugleiste auf 3D-Optionen.

(alternativ) Klicken Sie auf 3D > Berechnungsoptionen.

2 Klicken Sie auf den Tab Berechnung & Navigation, ändern Sie die Einstellungen für die ClearView- Opazität und klicken Sie auf OK.
