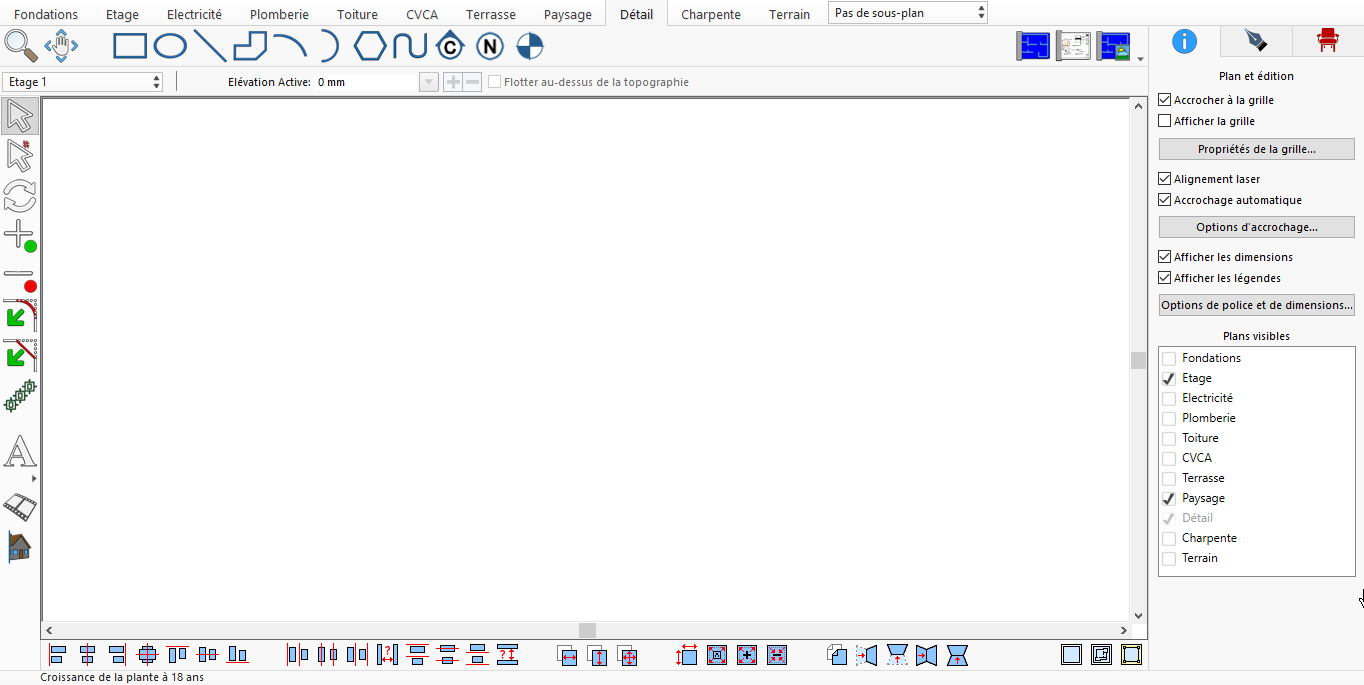

Interface de l’onglet Détails avec outils d’annotation et de dessin

L’outil Rectangle dans l’onglet Détail est utilisé pour dessiner des formes rectangulaires ou carrées dans votre plan. Il est principalement utilisé pour ajouter des éléments de dessin 2D tels que des contours, des détails de construction, des guides de mise en page ou des formes personnalisées qui ne sont pas des composants structurels. Ces formes aident à améliorer la clarté et la présentation de vos dessins.

Pour utiliser l’outil Rectangle, sélectionnez l’onglet Détail et cliquez sur l’icône du rectangle.

Cliquez ensuite et faites glisser dans la zone de dessin pour créer la forme. Vous pouvez utiliser différentes méthodes de dessin depuis le panneau Propriétés. Maintenir la touche SHIFT enfoncée pendant le dessin contraint la forme à un carré parfait ou supprime les contraintes, selon la méthode de dessin choisie.

Les formes de l’onglet Détail sont visibles uniquement dans la vue 2D. Cependant, elles peuvent parfois être converties en d’autres composants, tels qu’une terrasse ou une rampe, si nécessaire. Cet outil est utile pour ajouter des détails de dessin précis et améliorer la documentation globale de votre conception.
