Onglet Charpente avec outils de détail de construction

L’outil Poutre de charpente est utilisé pour ajouter des poutres structurelles à votre conception de bâtiment. Les poutres sont des composants importants qui soutiennent les planchers, les toits et d’autres éléments structurels. Par exemple, vous pouvez utiliser cet outil pour placer une poutre sous une ouverture de plancher, soutenir une structure de terrasse, ou renforcer des zones nécessitant une résistance supplémentaire. L’ajout de poutres de charpente rend votre conception plus réaliste et structurellement complète.

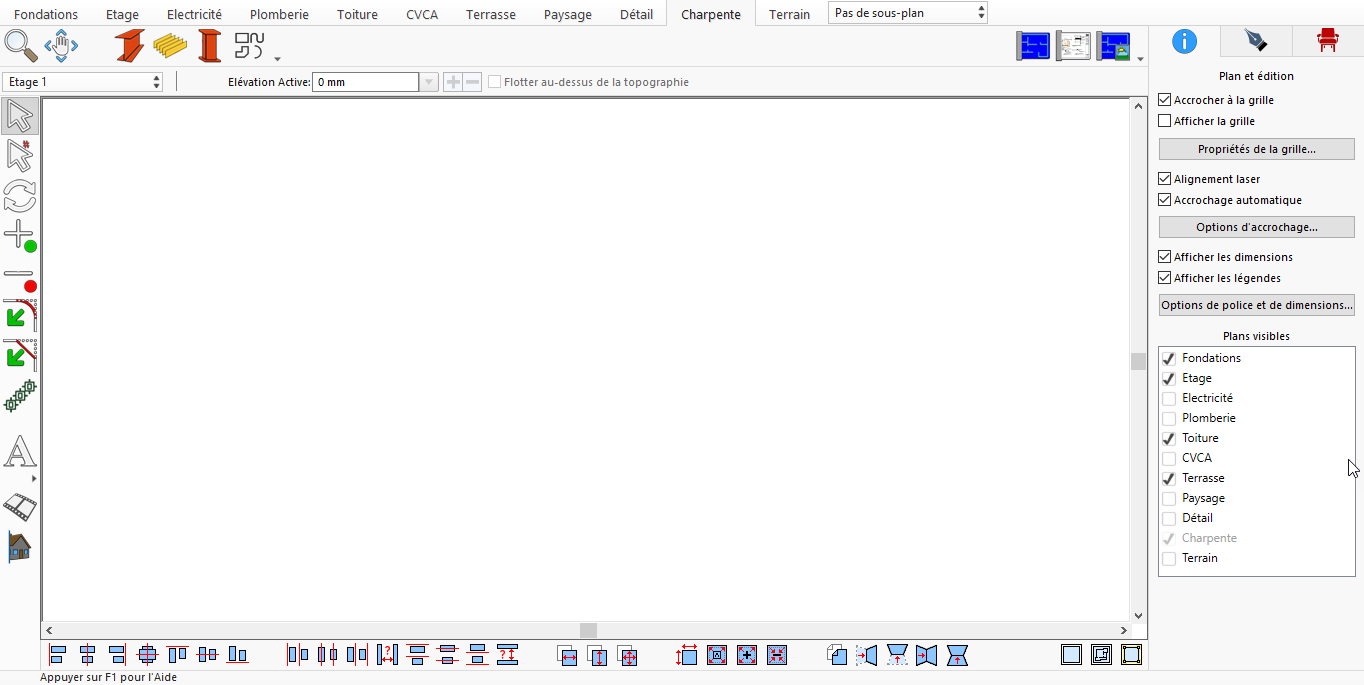

Pour utiliser l’outil Poutre de charpente, allez dans l’onglet Charpente de la barre d’outils principale et sélectionnez l’option poutre. Avant ou après avoir dessiné la poutre, vous pouvez ajuster sa taille dans le panneau Propriétés en définissant la largeur et la profondeur. Vous pouvez également choisir le type de poutre, tel que Acier, Bois massif, Bois lamellé-collé, Bois stratifié, LVL (Laminated Veneer Lumber) ou PSL (Parallel Strand Lumber). Cliquez ensuite dans la zone de dessin pour placer la poutre et définir sa longueur et sa direction. Maintenir la touche SHIFT pendant le dessin permet de supprimer les contraintes d’angle pour un placement plus flexible.

Après avoir placé la poutre, vous pouvez vérifier et ajuster sa position si nécessaire. En mode rendu Charpente, les poutres et leurs renforts deviennent clairement visibles dans la vue 3D.
