L’outil Ligne de marqueur dans l’onglet Détail est utilisé pour ajouter des lignes de niveau d’élévation et des titres de plan à vos dessins. Il permet d’indiquer des niveaux de référence importants, tels que le niveau fini du plancher, la hauteur du plafond ou d’autres élévations clés.

Cet outil est particulièrement utile pour les vues en coupe et les élévations, où les informations de hauteur doivent être clairement affichées.

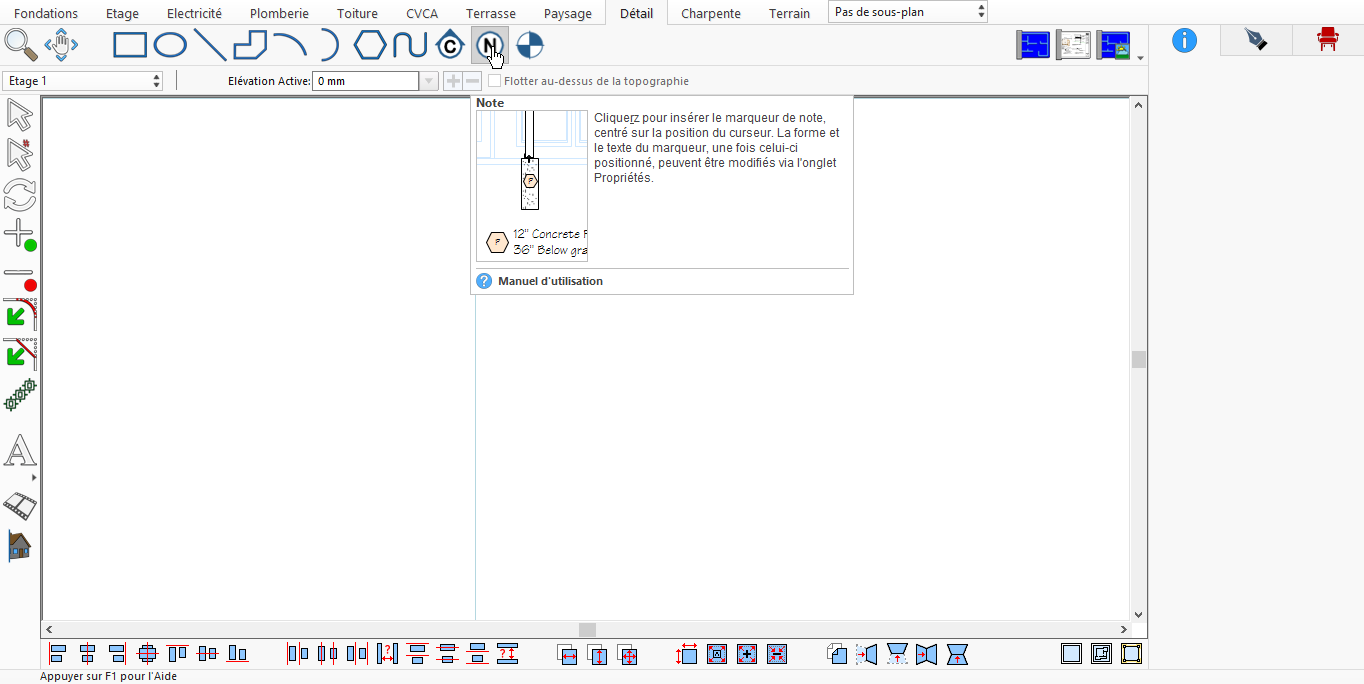

Pour utiliser l’outil Ligne de marqueur, sélectionnez l’onglet Détail et cliquez sur l’icône de ligne de marqueur. Cliquez ensuite et faites glisser dans la zone de dessin pour placer la ligne à l’emplacement souhaité. Pendant le dessin, maintenez la touche SHIFT pour supprimer la contrainte d’angle ou la touche CTRL pour verrouiller l’angle du segment. Après avoir placé la ligne, vous pouvez modifier son style, son texte et ses attributs dans le panneau Propriétés.

Les lignes de marqueur améliorent la clarté et le professionnalisme de vos documents de construction. Elles facilitent la communication des informations d’élévation et assurent une interprétation précise des hauteurs et des niveaux de référence du bâtiment.
