Rastereinstellungen ändern

Das Raster ist standardmäßig sichtbar und auf einen Abstand von 12 Zoll eingestellt. So können Sie sich vorstellen, dass jedes große Quadrat auf dem Stockwerksplan genau einem (1) Quadratfuß entspricht. Ändern Sie diese Rastereinstellungen ganz nach Bedarf. Durch Aktivierung und Deaktivierung des Ausrichtungsrasters wird die exakte Plazierung von Komponenten zum Kinderspiel. Benutzen Sie die Funktion Rastereinschränkungen, um zu verhindern, dass Objekte hinter das aktive Raster "rutschen".

So werden die Rastereinstellungen geändert

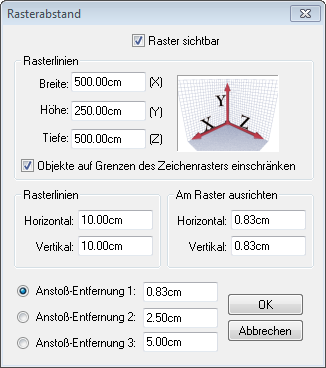

1 Klicken Sie im Menü Design auf Rastereigenschaften oder klicken Sie auf die Schaltfläche Rastereigenschaften. Das Dialogfeld Rasterabstand wird angezeigt.

2 (optional) Geben Sie die horizontalen und vertikalen Maße in den Abschnitt Rasterlinien ein.

3 (optional) Geben Sie die horizontalen und vertikalen Maße für das Ausrichtungsraster ein.

4 Klicken Sie auf OK.

So wird das Ausrichtungsraster ausgeschaltet

? Klicken Sie in der Symbolleiste Raster auf Raster Ein/Ausschalten oder klicken Sie im Menü Design auf Am Raster ausrichten, um die Funktion zu deaktivieren.

So wird das Raster ausgeblendet

1 Klicken Sie im Menü Design auf Rastereigenschaften. Das Dialogfeld Rasterabstand wird angezeigt.

2 Klicken Sie auf das Feld Raster sichtbar, um die Funktion zu deaktivieren.

3 Klicken Sie auf OK.

So wird die Rasterbeschränkung umgeschaltet

1 Klicken Sie im Menü Design auf Rastereigenschaften. Das Dialogfeld Rasterabstand wird angezeigt.

2 Klicken Sie auf Objekte auf Grenzen des Zeichenrasters einschränken, um die Funktion zu deaktivieren.

3 Klicken Sie auf OK.

So wird die Rastergröße geändert

1 Klicken Sie im Menü Design auf Rastereigenschaften. Das Dialogfeld Rasterabstand wird angezeigt.

2 Geben Sie die neuen Werte für Breite, Höhe und Tiefe in die entsprechenden Felder ein und klicken Sie auf OK.
