Das Verbindungskabel-Werkzeug wird verwendet, um zu zeigen, wie ein Schalter mit dem Element verbunden ist, das er steuert, z. B. eine Lampe oder einen Deckenventilator. In einem echten Haus schaltet ein Schalter etwas ein oder aus. In der Software erstellt das Verbindungskabel keine echte Verkabelung, sondern zeigt die Verbindung nur visuell an, sodass Ihr Plan klar und leicht verständlich ist. Dies ist besonders hilfreich bei der Planung von Beleuchtungsanlagen oder beim Erstellen von Zeichnungen zur Dokumentation.

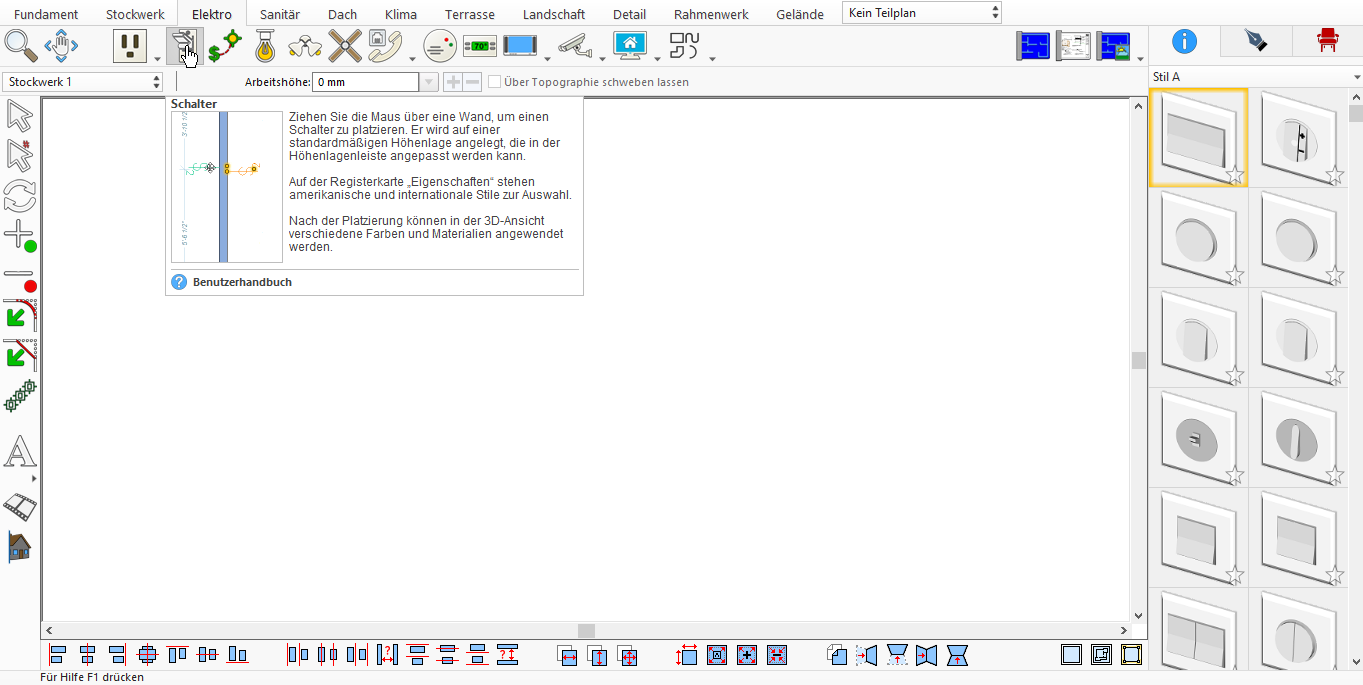

Um das Verbindungskabel-Werkzeug zu verwenden, gehen Sie in der Hauptsymbolleiste zur Registerkarte Elektro und wählen das Werkzeug aus. Klicken Sie zuerst auf den Schalter, den Sie verbinden möchten. Ziehen Sie dann eine Linie vom Schalter zum elektrischen Bauteil, das er steuert, z. B. zu einer Lampe. Sie können dies auch umgekehrt tun, indem Sie zuerst auf die Lampe (oder ein anderes Bauteil) klicken und die Linie zurück zum Schalter ziehen. Die Verbindungslinie wird in Ihrem Plan angezeigt und zeigt deutlich, welcher Schalter welches Gerät steuert.
