Schärfentiefe und Fokus

A3D-Ultimate

Wenn die fotorealistische Berechnung aktiviert ist, können Sie die Schärfentiefe festlegen. So haben Sie die Möglichkeit, den Fokusabstand vorzugeben und zu bestimmen, wie der umgebende Raum in 3D dargestellt wird. Die Einstellungen für die Schärfentiefe umfassen Fokusabstand, Breite des Ansichtswinkels und Weichzeichnung.

Der Fokusabstand bezeichnet die Entfernung vom Betrachtungspunkt bis zum Fokus in der Zeichnung. Die Entfernung kann mit dem virtuellen Lineal (siehe "Das virtuelle Lineal" auf Seite 64) oder mit einem der Bemaßungswerkzeuge (siehe

"Bemaßung" auf Seite 57) ermittelt werden.

Die Einstellung "Ansichtswinkel" gibt vor, wie schmal oder breit die Weichzeichnung im vorgegebenen Fokusabstand erscheint. Je größer der Wert, desto mehr Bereiche der Szene werden weichgezeichnet.

Die Einstellung "Weichzeichnung" gibt vor, wie stark die Bereiche außerhalb des Fokusabstands weichgezeichnet werden.

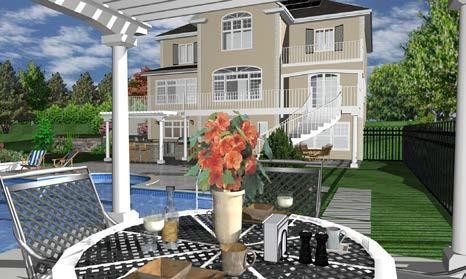

In diesem Beispiel ist die Option "Schärfentiefe" deaktiviert. Die Objekte im Vordergrund und das Haus im Hintergrund sind deutlich zu erkennen.

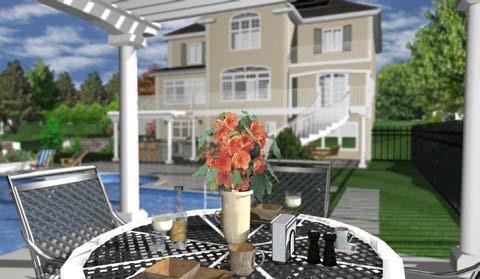

*Schärfentiefe und mittelstarke Weichzeichnung sind aktiviert *

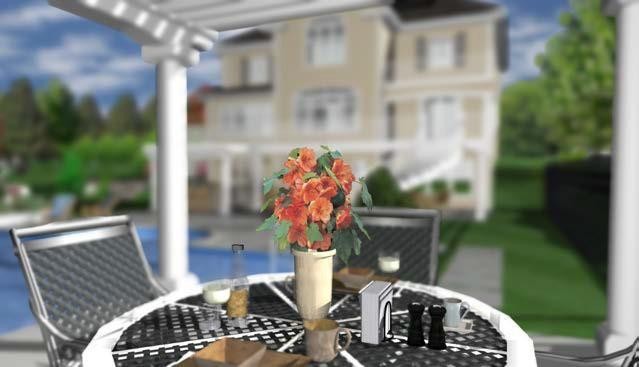

Schärfentiefe und starke Weichzeichnung sind aktiviert Der Fokus liegt auf dem Tisch im Vordergrund, der sehr deutlich zu sehen ist, während der Hintergrund verschwommen und damit

weichgezeichnet erscheint.

So wird die Schärfentiefe aktiviert

1 Wählen Sie im Menü 3D > Berechnungsmodus > Fotorealistische Berechnung und öffnen Sie ein Fenster der 3D-Ansicht.

2 Wählen Sie im Menü Design > Optionen. Das Dialogfeld "Design-Optionen" wird eingeblendet.

3 Klicken Sie unter "3D-Voreinstellungen" auf Foto-Berechnungseffekte. Die Optionen werden im rechten Bereich angezeigt.

4 Aktivieren Sie im Bereich "Kamera-Effekte" das Kontrollkästchen Schärfentiefe und Weichzeichnung aktivieren. Die Einstellung "Schärfentiefe" wird aktiviert.

? Ansichtswinkel – Mit diesem Regler geben Sie die Breite des weichgezeichneten Raumes vor.

? Weichzeichnung – Mit diesem Regler geben Sie den Grad der Weichzeichnung außerhalb des festgelegten Fokusabstandsbereichs vor.

? Fokusabstand – In diesem Textfeld legen Sie den Abstand vom aktuellen Betrachtungspunkt bis zum gewünschten Fokuspunkt fest.

? Hintergrund ignorieren – Mit diesem Kontrollkästchen legen Sie fest, ob das Hintergrundbild in die Berechnung des Designs miteinbezogen wird. Wenn Sie das Hintergrundbild in die Berechnung mit aktivierter Schärfentiefe einbeziehen möchten, deaktivieren Sie das Kontrollkästchen "Hintergrund ignorieren". Andernfalls aktivieren Sie es.

5 Klicken Sie auf OK.
