Zubehör hinzufügen

A3D-UltimateA3D-Platinum A3D-Gold A3D-Silver

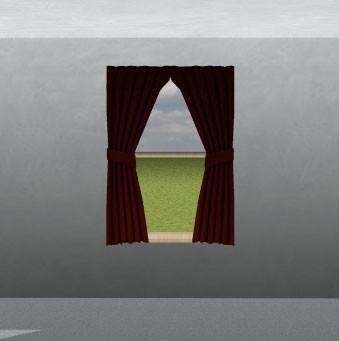

Zu einem Fenster lassen sich ganz einfach Vorhänge, Gardinen, Jalousien etc. hinzufügen. Zubehör kann nur auf Wandsegmenten platziert werden und wird anschließend mit diesen Wandsegmenten verschoben.

So wird Zubehör hinzugefügt

1 Klicken Sie auf der Registerkarte Stockwerksplan auf das Zubehör-Werkzeug. Die Bearbeitungsleiste Zubehör wird angezeigt.

2 (optional) Klicken Sie am oberen Rand der Vorschauleiste auf den Pfeil neben Zubehör, um die Zubehörbibliothek anzuzeigen und klicken Sie auf Jalousien. In der Vorschauleiste werden die verfügbaren Jalousien angezeigt.

3 Klicken Sie in der Vorschauleiste auf das gewünschte Accessoir.

4 Klicken Sie im Design-Fenster auf eine Wand, um dort ein Zubehör zu platzieren.

Hinweis: Halten Sie die Maustaste gedrückt und ziehen Sie das Zubehör über die Wand.

5 Klicken Sie, um das Zubehör auszuwählen. Die Bearbeitungsleiste wird angezeigt.

6 Geben Sie die gewünschte Breite, Höhe, den Wandabstand und die Höhenlage ein, um das Zubehör anzupassen.

7 (optional) Legen Sie die Transparenz fest, um den Effekt einer Türgardine zu erzielen.

8 (optional) Zur automatischen Anpassung des Zubehörs klicken Sie auf die Schaltfläche Autom. Größe und anschließend auf das Fenster. Das Zubehör wird automatisch an die Größe des Fensters angepasst.

Wand-Ergänzungen anstoßen

Wand-Ergänzungen können mit den Pfeiltasten angestoßen werden.

So werden Wand-Ergänzungen angestoßen

1 Klicken Sie in der Werkzeuggruppe Bearbeiten auf das Auswahl-Werkzeug.

2 Klicken Sie auf die Wand-Ergänzung, die angestoßen werden soll.

3 Drücken Sie die linke oder rechte Pfeiltaste, um die Auswahl in diese Richtung anzustoßen.

Stockwerk-Eigenschaften bearbeiten

Wenn Sie ein neues Design erstellen, möchten Sie einem Stockwerk möglicherweise einen einmaligen Namen geben, die Deckenhöhe festlegen oder seine Position in Bezug zu anderen Stockwerken ändern. Sie können die Eigenschaften eines Stockwerks bearbeiten und die einzelnen Stockwerksebenen gleichzeitig oder einzeln kontrollieren. Über das Dialogfeld „Aktuelles Stockwerk bearbeiten“ greifen Sie auf die Eigenschaften des Stockwerks zu. Jede Eigenschaft entspricht einem Bereich im Diagramm, sodass Sie genau verfolgen können, was Sie gerade bearbeiten.

Hinweis: Wenn Sie ein Stockwerk bearbeiten möchten, müssen Sie sich auf diesem Stockwerk befinden. Weitere Informationen über den Wechsel zwischen Stockwerken finden Sie auf “Gehe zum Stockwerk”, ab Seite 118.

So wird ein Stockwerk umbenannt

1 Wechseln Sie zu dem Stockwerk, das Sie bearbeiten möchten, und klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Aktuelles Stockwerk bearbeiten. Das Dialogfeld Aktuelles Stockwerk bearbeiten wird angezeigt.

2 Geben Sie einen neuen Namen in das Feld Name ein und klicken Sie auf OK. Das Stockwerk wird umbenannt.

So wird die Deckenhöhe geändert

1 Wechseln Sie zu dem Stockwerk, das Sie bearbeiten möchten, und klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Aktuelles Stockwerk bearbeiten. Das Dialogfeld Aktuelles Stockwerk bearbeiten wird angezeigt.

2 Geben Sie die gewünschte Höhe in das Feld Deckenhöhe ein. Beachten Sie, dass sich die Deckenhöhe auf den Wert Höhe der Außenwand auswirkt, der der Gesamthöhe der Wand entspricht.

3 (optional) Aktivieren Sie das Kontrollkästchen Auf vorhandene Strukturen anwenden structures, wenn sich die neue Deckenhöhe auf die vorhandenen Strukturen auf diesem Stockwerk auswirken soll.

Wenn Sie diese Option deaktivieren, wirkt sich die neue Deckenhöhe nur auf die anschließend erstellten Strukturen aus.

4 Klicken Sie auf OK. Die Deckenhöhe wird aktualisiert.

So wird die Stärke der Platte/des Balkens geändert

1 Wechseln Sie zu dem Stockwerk, das Sie bearbeiten möchten, und klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Aktuelles Stockwerk bearbeiten. Das Dialogfeld Aktuelles Stockwerk bearbeiten wird angezeigt.

2 Geben Sie die gewünschte Stärke der Platte oder des Balkens in das entsprechende Feld ein. Beachten Sie, dass sie sich auf den Wert Höhe der Außenwand auswirkt, der der Gesamthöhe der Wand entspricht.

3 (optional) Aktivieren Sie das Kontrollkästchen Auf vorhandene Strukturen

anwenden , wenn sich die neue Stärke der Platte/des Balkens auf die vorhandenen Strukturen auf diesem Stockwerk auswirken soll.

4 Klicken Sie auf OK. Die Stärke wird entsprechend aktualisiert.

So wird die Höhenlage einer Stockwerksbasis angehoben

1 Wechseln Sie zu dem Stockwerk, das Sie bearbeiten möchten, und klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Aktuelles Stockwerk bearbeiten. Das Dialogfeld Aktuelles Stockwerk bearbeiten wird angezeigt.

2 Klicken Sie auf das Drop-down-Menü Stockwerk befindet sich über und wählen Sie Kein. Das Feld Basis-Höhenlage wird verfügbar.

3 Geben Sie die gewünschte Basis- Höhenlage in das entsprechende Feld ein.

4 (optional) Legen Sie im Abschnitt Automatische Höhenlage-Anpassungen fest, ob sich die Änderungen an der Höhenlage auf vorhandene Wände und Inneneinrichtung, auf Elemente im Außenbereich des aktuellen Stockwerks und auf die darüber liegenden Stockwerke auswirken sollen.

Es wird empfohlen, vorhandene Wände und Inneneinrichtung automatisch anzuheben, sodass sie sich auf derselben Höhenlage befinden wie das Stockwerk, zu dem sie gehören.

5 Klicken Sie auf OK.

So wird ein Stockwerk über einem vorhandenen Stockwerk angebracht

1 Wechseln Sie zu dem Stockwerk, das Sie bearbeiten möchten, und klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Aktuelles Stockwerk bearbeiten. Das Dialogfeld Aktuelles Stockwerk bearbeiten wird angezeigt.

2 Klicken Sie auf das Drop-down-Menü Stockwerk befindet sich über und wählen Sie das Stockwerk aus, über dem das aktuelle Stockwerk angebracht werden soll. Die Höhenlage der Basis des aktuellen Stockwerks wird entsprechend des darunter liegenden Stockwerks automatisch berechnet.

3 (optional) Legen Sie im Abschnitt Automatische Höhenlage-Anpassungen fest, ob sich die Änderungen an der Höhenlage auf vorhandene Wände und Inneneinrichtung, auf Elemente im Außenbereich des aktuellen Stockwerks und auf die darüber liegenden Stockwerke auswirken sollen.

Es wird empfohlen, vorhandene Wände und Inneneinrichtung automatisch anzuheben, sodass sie sich auf derselben Höhenlage befinden wie das Stockwerk, zu dem sie gehören.

4 Klicken Sie auf OK.

Stockwerke hinzufügen und löschen

Je nach Software-Version können bis zu 20 Stockwerke zu einem Design hinzugefügt werden. Jedem Stockwerk kann die Höhenlage und Deckenhöhe des darunter liegenden Stockwerks zugeordnet werden, oder es kann unabhängig von dem darunter befindlichen Stockwerk sein. Wenn man die Höhen und Höhenlagen von übereinander angelegten Stockwerken in Beziehung zueinander setzt, wird gewährleistet, dass sich jede Ebene auf der richtigen Höhenlage befindet, sodass Wände und andere Elemente problemlos exakt platziert werden können.

So wird ein neues oberstes Stockwerk hinzugefügt

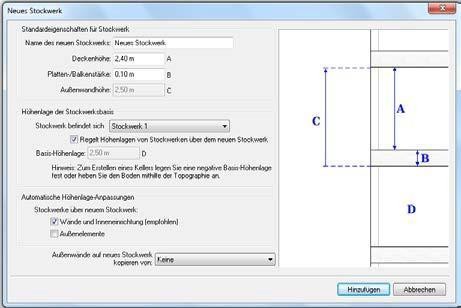

1 Klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Stockwerk hinzufügen/einfügen. Das Dialogfeld Neues Stockwerk wird angezeigt.

2 Geben Sie einen aussagekräftigen Namen in das Feld Name des neuen Stockwerks ein.

Hinweis: Das Feld enthält automatisch einen Standardnamen für Stockwerke, aber da die Stockwerke einmalige Namen tragen müssen, kann nur ein Stockwerk den Standardnamen verwenden.

3 Geben Sie die Deckenhöhe und die Stärke der Platte/des Balkens in die entsprechenden Felder ein.

Hinweis: Die Höhe der Außenwand kann nicht bearbeitet werden, da sie aus diesen Werten berechnet wird.

4 Klicken Sie im Abschnitt Höhenlage der Stockwerksbasis auf das Drop-down-Menü Stockwerk befindet sich über und wählen Sie das aktuelle Stockwerk aus. Daraufhin wird das neue Stockwerk über dem bisherigen obersten Stockwerk platziert.

5 (optional) Wenn Sie die Außenwände eines vorhandenen Stockwerks auf das neue oberste Stockwerk kopieren möchten, klicken Sie auf das Drop-down-Menü Außenwände auf neues Stockwerk kopieren von und wählen das Stockwerk aus, von dem die Wände kopiert werden

sollen.

6 Klicken Sie auf Hinzufügen, um das neue oberste Stockwerk hinzuzufügen.

So wird ein unterstes Stockwerk hinzugefügt

1 Klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Stockwerk hinzufügen/einfügen. Das Dialogfeld Neues Stockwerk wird angezeigt.

2 Geben Sie einen aussagekräftigen Namen in das Feld Name des neuen Stockwerks ein.

Hinweis: Das Feld enthält automatisch einen Standardnamen für Stockwerke, aber da die Stockwerke einmalige Namen tragen müssen, kann nur ein Stockwerk den Standardnamen verwenden.

3 Geben Sie die Deckenhöhe und die Stärke der Platte/des Balkens in die entsprechenden Felder ein.

Hinweis: Die Höhe der Außenwand kann nicht bearbeitet werden, da sie aus diesen Werten berechnet wird.

4 Klicken Sie im Abschnitt Höhenlage der Stockwerksbasis auf das Drop-down-Menü Stockwerk befindet sich über und wählen Sie Kein. Das bedeutet, dass das Stockwerk über keinem anderen Stockwerk platziert wird.

5 Geben Sie in das Feld Basis-Höhenlage die Höhenlage der Basis des Stockwerks ein. Dieser Wert muss kleiner sein als der des aktuellen untersten Stockwerks.

6 (optional) Wenn Sie die Außenwände eines vorhandenen Stockwerks auf das neue Stockwerk kopieren möchten, klicken Sie auf das Drop-down-Menü Außenwände auf neues Stockwerk kopieren von und wählen das Stockwerk aus, von dem die Wände kopiert werden sollen.

7 Klicken Sie auf Hinzufügen, um das neue unterste Stockwerk hinzuzufügen.

So wird ein neues Stockwerk zwischen vorhandenen Stockwerken eingefügt

1 Klicken Sie auf die Schaltfläche Arbeitsstockwerk und wählen Sie Stockwerk hinzufügen/einfügen aus. Das Dialogfeld Neues Stockwerk wird angezeigt.

2 Geben Sie einen aussagekräftigen Namen in das Feld Name des neuen Stockwerks ein.

Hinweis: Das Feld enthält automatisch einen Standardnamen für Stockwerke, aber da die Stockwerke einmalige Namen tragen müssen, kann nur ein Stockwerk den Standardnamen verwenden.

3 Geben Sie die Deckenhöhe und die Stärke der Platte/des Balkens in die entsprechenden Felder ein.

Hinweis: Die Höhe der Außenwand kann nicht bearbeitet werden, da sie aus diesen Werten berechnet wird.

4 Klicken Sie im Abschnitt Höhenlage der Stockwerksbasis auf das Drop-down-Menü Stockwerk befindet sich über und wählen Sie das Stockwerk aus, über dem das neue Stockwerk eingefügt werden soll. Daraufhin wird das neue Stockwerk über dem ausgewählten Stockwerk platziert.

5 Wenn die Höhenlagen der vorhandenen darüber liegenden Stockwerke dieses neue Stockwerk einschließen sollen, aktivieren Sie das Kontrollkästchen Regelt Höhenlagen von Stockwerken über dem neuen Stockwerk.

Wenn die darüber liegenden vorhandenen Stockwerke unabhängig von diesem neuen Stockwerk bleiben sollen, deaktivieren Sie das Kontrollkästchen Regelt Höhenlagen von Stockwerken über dem neuen Stockwerk .

6 (optional) Wenn Sie die Außenwände eines vorhandenen Stockwerks auf das neue oberste Stockwerk kopieren möchten, klicken Sie auf das Drop-down-Menü Außenwände auf neues Stockwerk kopieren von und wählen das Stockwerk aus, von dem die Wände kopiert werden sollen.

7 Klicken Sie auf Hinzufügen, um das neue Stockwerk einzufügen.

So wird ein Stockwerk gelöscht

1 Wechseln Sie zu dem Stockwerk, das gelöscht werden soll, und klicken Sie im Drop-down-Menü Arbeitsstockwerk auf Aktuelles Stockwerk löschen.

Ein Bestätigungsdialogfeld wird angezeigt.

2 Klicken Sie auf Ja, um das Stockwerk zu löschen. Das Stockwerk wird mit allen zugehörigen Elementen aus dem Design entfernt.
