Architekt 3D erlaubt dank zahlreicher Objekte die Gestaltung der unterschiedlichsten Details in der 3D- Ansicht Ihres Hauses. Die Bibliothek umfasst 3D-Objekte, 2D-Symbole und Zubehör. Die Objekte-Vorschauleiste ist jederzeit zugänglich und die Objekte können auf jeder Plan-Registerkarte platziert werden.

Die Kategorie Zubehör ist sehr groß und umfasst Vorhänge, Jalousien, Gardinen, Fensterläden etc. Zubehör kann nur auf Wandsegmenten angebracht werden. Nach der Auswahl einer Kategorie werden die zugehörigen Inhalte in der Vorschauleiste angezeigt. Ziehen Sie die gewünschten Objekte per Drag-and-Drop in Ihr Design. Die Inhalte für Ihr Design können Sie mit verschiedenen Bibliotheksoptionen organisieren. Fügen Sie Objekte aus den Inhaltsbibliotheken zu einer Favoritenliste hinzu. Weitere Informationen über die

verfügbaren Inhaltsbibliotheken finden Sie “Bibliotheksinhalte organisieren”, ab Seite 69

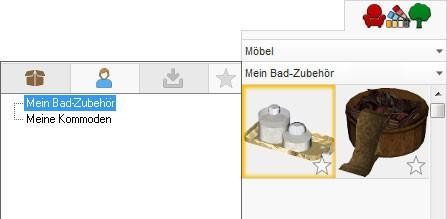

Darüber hinaus können Sie Ihr eigenes Ordnungssystem für Objekte anlegen, die im 3D-Benutzer-Workshop erstellt wurden oder Sie ordnen die Objekte ganz nach Bedarf an.

Bitte beachten Sie, dass die Objekte nur im 3D-Modus dreidimensional angezeigt werden. In der Zeichnung erscheinen die Objekte als 2D-Symbole, während Texturen wie Farbe, Tapete, Holzvertäfelung etc. im 2D-Modus gar nicht zu sehen sind.

So werden 3D-Objekte per Drag-and-Drop hinzugefügt

1 Klicken Sie auf die Registerkarte Möbel. Die Vorschauleiste mit den Design-Objekten wird angezeigt.

2 (optional) Klicken Sie am oberen Rand der Vorschauleiste auf das Drop-down-Menü Bibliothek und wählen Sie die gewünschte Objekt-Bibliothek aus dem Menü.

3 (optional) Klicken Sie am oberen Rand der Vorschauleiste auf das Drop-down-Menü Objekte und anschließend auf eine andere Objekt-Bibliothek.

4 Scrollen Sie durch die verfügbaren Objekte.

5 Klicken Sie auf das Objekt, das Sie platzieren möchten. Halten Sie die Maustaste gedrückt und ziehen Sie das Objekt ins Design-Fenster. Objekte können im Design-Fenster oder in einer 3D- Ansicht platziert werden. Beim Einfügen in einer 3D-Ansicht entspricht die Höhenlage des Objekts der Stelle des Mauscursors. Wenn Sie das Objekt auf einem Stockwerk oder einer

Deckenoberfläche einfügen, wird es automatisch auf der Höhenlage der betreffenden Oberfläche platziert.

6 (optional) Klicken Sie auf das Auswahlwerkzeug und dann auf das soeben platzierte Objekt, um es an eine andere Stelle im Design-Fenster zu ziehen.

So werden 3D-Objekte importiert

1 Klicken Sie im Menü Datei auf Punch! Benutzer-Workshop-Objekt.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die geöffnet werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Wenn Sie die gesuchte Datei gefunden haben, klicken Sie darauf, um sie auszuwählen.

4 Klicken Sie auf OK. Das Objekt wird importiert und in der Mitte des Designs platziert.

5 (optional) Klicken Sie auf das Auswahlwerkzeug und dann auf das soeben platzierte Objekt, um es an eine andere Stelle im Design-Fenster zu ziehen.
