Textschriftart

Fügen Sie bei Bedarf Informationen in Textform zu Ihrer Zeichnung hinzu. So können Sie z. B. Kommentare zu Zimmern, eine Privatadresse, das Erstellungsdatum der Zeichnung oder eine spezielle Funktion in Ihrem Plan festhalten. Mit Architekt 3D können Sie an jeder beliebigen Stelle der Zeichnung Text anbringen und bei Bedarf für jeden Kommentar eine eigene Formatierung wählen. Der in der Zeichnung platzierte Text erscheint in allen 2D- Ausdrucken.

So wird vor dem Hinzufügen von Text die Schriftart festgelegt

1 Klicken Sie im Menü 2D auf Bemaßung und Schriftarten. Das Dialogfeld Design-Optionen wird mit den Einstellungen für Bemaßung und Schriftarten geöffnet.

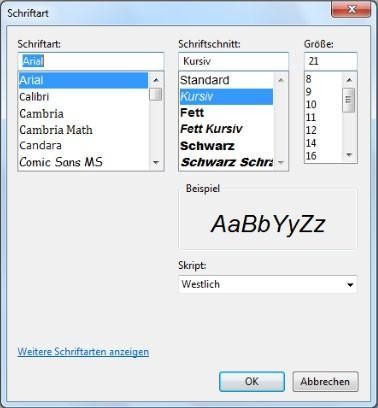

2 Klicken Sie unter Standardschriftarten auf die Schaltfläche Standardschriftart für Textobjekte . Das Dialogfeld Schriftart wird angezeigt.

3 Legen Sie die Schriftart für alle neu erstellten Texte im Design fest.

4 Klicken Sie auf OK und dann erneut auf OK, um das Dialogfeld Design-Optionen zu schließen.

So wird Text in der Zeichnung platziert

1 Klicken Sie in der Werkzeuggruppe Text auf das Werkzeug für Mehrzeilen-Text.

2 Klicken Sie auf die Stelle der Zeichnung, an der der Text erscheinen soll. Das Dialogfeld Text bearbeiten wird angezeigt.

3 Geben Sie die gewünschte Anmerkung in das Textfeld ein.

4 (optional) Klicken Sie auf Schriftart. Das Dialogfeld Schriftart wird eingeblendet. Wählen Sie die Schriftart, den Stil und die Größe aus.

5 Klicken Sie auf OK.

6 Klicken Sie im Dialogfeld Text bearbeiten auf OK. Der Text wird im Design-Fenster angezeigt.

So wird die Ausrichtung von mehrzeiligem Text geändert

1 Klicken Sie mit dem Auswahl-Werkzeug auf den Text, der geändert werden soll. Die Werkzeugoptionen werden angezeigt.

2 Wählen Sie im Abschnitt Ausrichten die gewünschte Ausrichtung aus. Die Text wird entsprechend aktualisiert.

So wird schräger Text platziert

1 Klicken Sie in der Werkzeuggruppe Text auf das Werkzeug Gedrehter Text.

2 Klicken Sie auf die Stelle der Zeichnung, an der der Text erscheinen soll. Das Dialogfeld Text bearbeiten wird angezeigt.

3 Geben Sie die gewünschte Anmerkung in das Textfeld ein.

4 Aktivieren Sie das Kontrollkästchen neben dem gewünschten Winkel oder geben Sie einen Winkel in das Dialogfeld ein.

5 (optional) Klicken Sie auf die Schaltfläche Schriftart, um den Stil und die Größe zu ändern und klicken Sie anschließend auf OK.

6 Klicken Sie im Dialogfeld Text bearbeiten auf OK. Der Text wird in der Zeichnung platziert.

So wird Text bearbeitet

1 Klicken Sie auf den Text, der bearbeitet werden soll. Die Werkzeugoptionen werden angezeigt.

2 Klicken Sie auf die Schaltfläche Bearbeiten. Das Dialogfeld Text bearbeiten wird angezeigt.

3 (optional) Doppelklicken Sie auf den Text, der bearbeitet werden soll. Das Dialogfeld Text bearbeiten wird angezeigt.

4 Geben Sie einen neuen Text ein oder ändern Sie den vorhandenen Text.

5 Klicken Sie auf OK. Der aktualisierte Text wird im Design-Fenster angezeigt.

So wird die Formatierung von vorhandenem Text geändert

1 Klicken Sie mit dem Auswahlwerkzeug auf den Text, der geändert werden soll. Die Werkzeugoptionen werden angezeigt.

2 Klicken Sie auf die Schaltfläche Bearbeiten. Das Dialogfeld Text bearbeiten wird angezeigt.

3 Klicken Sie auf die Schaltfläche Schriftart. Das Dialogfeld Schriftart wird angezeigt.

4 Wählen Sie die Schriftart, den Stil und die Größe aus.

5 Klicken Sie auf OK und klicken Sie im Dialogfeld Text bearbeiten auf OK. Der aktualisierte Text wird im Design-Fenster angezeigt.

So wird der Text von Zimmerbezeichnungen geändert

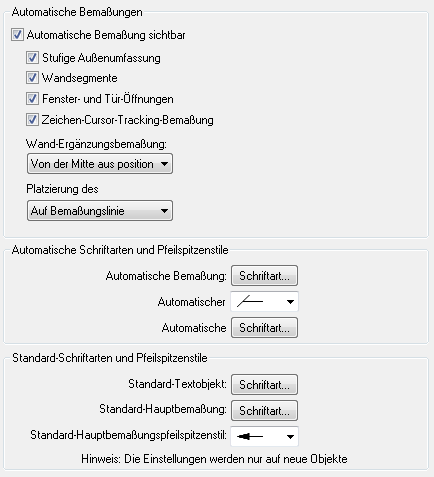

1 Klicken Sie im Menü 2D auf Bemaßung und Schriftarten. Das Dialogfeld Design-Optionen wird mit den Einstellungen für Bemaßung und Schriftarten geöffnet.

2 Klicken Sie unter Automatische Schriftarten und Pfeilspitzenstile auf die Schaltfläche Automatische Schriftart für Zimmerbezeichnung. Das Dialogfeld Schriftart wird angezeigt.

3 Wählen Sie die Schriftart, den Stil und die Größe aus und klicken Sie auf OK.

4 Klicken Sie auf OK, um das Dialogfeld „Design-Optionen“ zu schließen.
