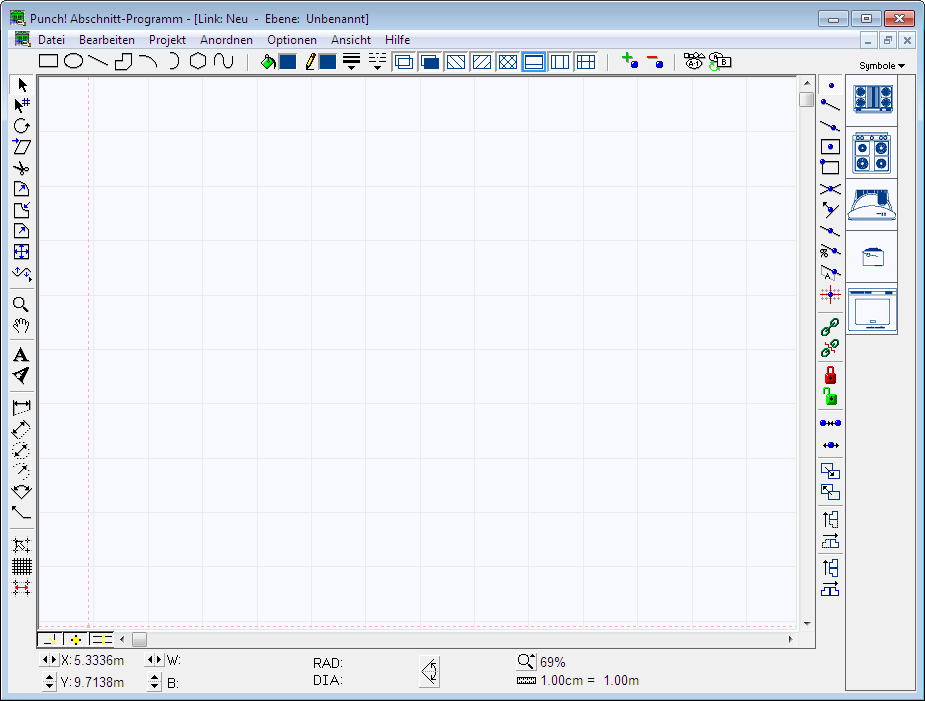

Mit dem Abschnitt-Programm von Architekt 3D können Sie weitere Details Ihres Entwurfs speichern, ohne das Projekt selbst zu überladen. Erstellen Sie eine eigene detaillierte Zeichnung eingebauter Bücherregale oder eines Schaltkreises und bringen Sie dann einfach einen Verweis zu diesem Detail im Hauptprojekt an.

Abschnitt-Programm starten

1 Klicken Sie im Menü 3D auf PowerTool starten. Das Dialogfeld PowerTool starten wird angezeigt.

2 Blättern Sie durch die verfügbaren PowerTools und klicken Sie auf Abschnitt-Programm.

Abschnitt-Details verwalten

Mit dem Abschnitt-Programm können nicht nur Details zur Verwendung in 2D-Zeichnungen gespeichert werden, sondern es verfügt auch über benutzerfreundliche Werkzeuge zur Verwaltung der Anzeige dieser Details in der 2D- Zeichnung.

So wird ein neues Detail geöffnet

1 Klicken Sie im Menü Projekt auf Details vertauschen oder klicken Sie auf die Schaltfläche Arbeitsdetails umschalten. Das Dialogfeld Detail auswählen wird angezeigt.

2 Markieren Sie das Kontrollfeld Neue Detail-Verbindung erstellen.

3 Klicken Sie auf einen der sechs Verbindungsstile, um vorzugeben, wie die Detailverknüpfung in der Zeichung angezeigt werden soll.

4 Geben Sie einen Namen in das Feld Detail-Name ein.

5 Klicken Sie auf eine Detail-Verbindung-Größe, um die Größe vorzugeben, in der die Detailverknüpfung in der Zeichung angezeigt wird.

6 (optional) Markieren Sie das Kontrollfeld Dicke Linie, um die Linie in der Detailzeichnung dick anzuzeigen.

7 Klicken Sie auf OK.

So wird ein vorhandenes Detail geöffnet

1 Klicken Sie im Menü Projekt auf Details vertauschen oder klicken Sie auf die Schaltfläche Arbeitsdetails umschalten. Das Dialogfeld Detail auswählen wird angezeigt.

2 Klicken Sie im Fenster Detail-Verbindung-Name auf den Namen des Details, das geöffnet werden soll.

3 Klicken Sie auf OK.

So werden die Eigenschaften der Detail-Verbindung geändert

1 Klicken Sie im Menü Projekt auf Detail-Verbindung-Eigenschaften oder klicken Sie auf die Schaltfläche Detail-Eigenschaften. Das Dialogfeld Detail-Verbindung-Stil wird angezeigt.

2 Klicken Sie auf einen der sechs Verbindungsstile, um vorzugeben, wie die Detailverknüpfung in der

Zeichung angezeigt werden soll.

3 Geben Sie einen Namen in das Feld Detail-Beschriftung ein.

4 Klicken Sie auf eine Detail-Verbindung-Größe, um die Größe vorzugeben, in der die Detailverknüpfung in der Zeichung angezeigt wird.

5 (optional) Markieren Sie das Kontrollfeld Dicke Linie, um die Linie in der Detailzeichnung dick anzuzeigen.

6 Klicken Sie auf OK.

3D-Objekte bearbeiten

CAD-Objekte können mit verschiedenen Bearbeitungswerkzeugen im Abschnitt-Programm verschoben, rotiert und geändert werden.

So wird die Größe von CAD-Objekten geändert

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das CAD-Objekt, um es auszuwählen.

3 Klicken Sie im Menü Optionen auf Maßstabsauswahl oder klicken Sie auf das Werkzeug Auswahl skalieren. Das Dialogfeld Maßstabsauswahl wird angezeigt.

4 (optional) Klicken Sie auf Objektgröße oder Prozent und geben Sie die Werte für die Skalierung des Objekts ein.

5 (optional) Klicken Sie im Abschnitt Maßstab von auf eine Stelle, die während der Größenänderung als Ausgangspunkt dienen soll. Wenn Sie z. B. auf Unten rechts klicken, bleibt diese Stelle unverändert.

6 Klicken Sie auf OK.

So werden CAD-Objekte schräg verzerrt

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das CAD-Objekt, um es auszuwählen.

3 Klicken Sie in der Standardwerkzeugleiste auf das Abschrägungswerkzeug.

4 Klicken Sie auf einen Eckpunkt des Objekts. Halten Sie die Maustaste gedrückt und ziehen Sie den Mauszeiger in die Richtung, in die das Objekt abgeschrägt werden soll. Während des Zeichnens werden die Maße in der Positionsanzeige dokumentiert.

5 Lassen Sie die Maustaste los, um die Abschrägung des Objekts zu beenden.

So wird ein CAD-Objekten zugeschnitten

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das Objekt, das zugeschnitten werden soll. An den Ecken des Objekts erscheinen so genannte Kontrollpunkte.

3 Klicken Sie in der Standardwerkzeugleiste auf das Trimmen-Werkzeug.

4 Klicken Sie auf den Punkt des Segments, an dem das Objekt in zwei eigene Segmente aufgeteilt werden soll.

So werden Bögen, Linien und Hilfskonturen verbunden

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie bei gedrückter UMSCHALT-Taste auf die Objekte, die verbunden werden sollen.

**Hinweis:**Die Endpunkte der Objekte, die verbunden werden sollen, müssen nah beieinander liegen. Erhöhen oder vermindern Sie die benötigte Entfernung durch Änderung des Wertes Verbindungssensitivität. Weitere Informationen finden Sie unter “Zeicheneinstellungen” ab Seite 408.

3 Klicken Sie in der Standardwerkzeugleiste auf das Werkzeug Verbinden. Die Objekte werden zu einem Hilfskontur verbunden.

**Hinweis:**Trennen Sie die Segmente eines Hilfskonturs (unabhängig davon, ob er mit dem Werkzeug Verbinden erstellt wurde) bei Bedarf, indem Sie den Hilfskontur auswählen und in der Standardwerkzeugleiste auf das Werkzeug Verbindung aufheben klicken.

So werden weitere Punkte zu einem CAD-Objekt hinzugefügt

1 Klicken Sie auf das Werkzeug Punkt hinzufügen. Der Mauszeiger ändert sich, um den Zeichenmodus zu veranschaulichen.

2 Klicken Sie, um auf einem der erstellten CAD-Objekte einen neuen Punkt hinzuzufügen.

So wird ein Punkt aus einem CAD-Objekt entfernt

1 Klicken Sie auf das Werkzeug Punkt entfernen. Der Mauszeiger ändert sich, um den Zeichenmodus zu veranschaulichen.

2 Klicken Sie, um von einem der erstellten CAD-Objekte einen Punkt zu entfernen.

So wird ein CAD-Objekt über einem anderen Objekts platziert

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das Objekt, die ganz oben platziert werden soll.

3 Klicken Sie im Menü Anordnen auf In den Vordergrund oder klicken Sie mit rechts und wählen Sie im Popup-Menü In den Vordergrund oder klicken Sie auf die Schaltfläche In den Vordergrund.

So wird ein CAD-Objekt hinter einem anderen Objekt platziert

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das Objekt, das ganz unten platziert werden soll.

3 Klicken Sie im Menü Anordnen auf In den Hintergrund oder klicken Sie mit rechts und wählen Sie im Popup-Menü In den Hintergrund oder klicken Sie auf die Schaltfläche In den Hintergrund.

So werden CAD-Objekte gelöscht

■ Klicken Sie auf das Objekt, um es auszuwählen. Klicken Sie dann mit rechts und wählen Sie Löschen.

Objekte duplizieren

Die Funktion Duplizieren funktioniert so ähnlich wie die Standardbefehle Ausschneiden und Einfügen und erstellt eine exakte Kopie des ausgewählten Objekts. Geben Sie im Dialogfeld Duplikat-Abstände die Anzahl und den Abstand der Duplikate an.

So wird ein Duplikat erstellt

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das Objekt, das dupliziert werden soll.

3 Klicken Sie im Menü Bearbeiten auf Objekt duplizieren oder drücken Sie die Tastenkombination STRG+D.

So werden mehrere Duplikate eines Objekts erstellt

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das Objekt, das dupliziert werden soll.

3 Klicken Sie im Menü Bearbeiten auf Duplikat-Abstände. Das Dialogfeld Duplikat-Abstände wird angezeigt.

4 Geben Sie die horizontalen und vertikalen Abstandswerte sowie die Anzahl der Duplikate ein.

**Hinweis:**Diese Variablen bestimmten die Entfernung zwischen den einzelnen Duplikaten.

5 Klicken Sie auf OK. Das Objekt wird in den vorgegebenen Abständen dupliziert.

Objekte gruppieren

Wenn Sie eine Gruppe von ausgewählten Objekten erstellen, können Sie diese Objekte gemeinsam als Einheit behandeln. In einer Zeichnung können unbegrenzt viele Gruppen verwendet werden.

So werden Objekte gruppiert

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie bei gedrückter UMSCHALT-Taste auf die Objekte, die in die Gruppe aufgenommen werden sollen.

3 Klicken Sie im Menü Anordnen auf Gruppieren oder klicken Sie mit rechts und wählen Sie im Popup-Menü Gruppieren oder klicken Sie auf die Schaltfläche Gruppieren.

So wird die Gruppierung von Objekten aufgehoben

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf die Gruppe, die aufgehoben werden soll.

3 Klicken Sie im Menü Anordnen auf Gruppierung aufheben oder klicken Sie mit rechts und wählen Sie im Popup-Menü Gruppierung aufheben oder klicken Sie auf die Schaltfläche Gruppierung aufheben.

Objekte sperren

Wenn Sie verhindern möchten, dass bestimmte CAD-Objekte oder Symbole geändert werden, können Sie sie sperren. In einer Zeichnung können unbegrenzt viele Objekte gesperrt werden.

So wird ein Objekt gesperrt

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das Objekt, das gesperrt werden soll.

3 Klicken Sie im Menü Anordnen auf Sperren oder klicken Sie auf die Schaltfläche Sperren.

So wird die Sperrung von Objekten aufgehoben

1 Klicken Sie in der Standardwerkzeugleiste auf das Auswahl-Werkzeug.

2 Klicken Sie auf das Objekt, dessen Sperrung aufgehoben werden soll.

3 Klicken Sie im Menü Anordnen auf Sperrung aufheben oder klicken Sie auf die Schaltfläche Sperrung aufheben.

Zeicheneinstellungen

Verschiedene Werkzeuge stehen zur Auswahl, mit denen Sie vorgeben können, wie CAD-Objekte oder Symbole gezeichnet, ausgewählt und geändert werden. Über das Dialogfeld Voreinstellungen können Sie verschiedene Einstellungen ändern wie z. B. die Anzahl der Seiten eines Multigons oder die Sensitivität der Ausrichtungs- oder Verbindungswerkzeuge.

Mit den Werkzeugen am unteren Rand des Zeichenfensters können Sie parallele Segmente zeichnen, zwischen den Bearbeitungsmodi Objekt und Punkt wechseln oder Zeichenmodi zentrieren.

So werden die Voreinstellungen für das Zeichnen geändert

1 Klicken Sie im Menü Optionen auf Voreinstellungen. Das Dialogfeld Voreinstellungen wird angezeigt.

2 (optional) Geben Sie einen neuen Wert in das Feld Multigon-Seiten ein. Dieser Wert gibt die Anzahl der Seiten eines ausgewählten Multigons vor und ändert die Anzahl der Seiten beim Zeichnen eines Multigons.

3 (optional) Geben Sie einen neuen Wert in das Feld Glatte Kurve ein. Kleinere Werte führen zu einer flacheren Kurve.

4 (optional) Geben Sie einen neuen Wert in das Feld Zoom-Prozentsatz ein. Dieser Wert bestimmt das Maß der Vergößerung, wenn Sie auf das Werkzeug Zoom klicken.

5 (optional) Erhöhen oder vermindern Sie die Einstellung Pixel im Abschnitt Scroll-Geschwindigkeit. Dieser Wert bestimmt, wie schnell das Zeichenfenster beim Klick auf die Scrollpfeile verschoben wird.

6 (optional) Erhöhen oder vermindern Sie die Einrastwerkzeug & Auswahlsensitivität. Bei einem niedrigeren Wert müssen Sie näher an einem Objekt klicken, um ein anderes dort einzurasten oder dieses auszuwählen.

7 (optional) Erhöhen oder vermindern Sie die Verbindungssensitivität. Bei einem niedrigeren Wert müssen die Objekte näher beieinander liegen, um verbunden werden zu können.

8 (optional) Entfernen Sie die Markierung von Werkzeuge automatisch zurücksetzen. Wenn das Automatische Zurücksetzen der Werkzeuge deaktiviert ist, können mehrere CAD-Objekte gezeichnet werden, ohne das entsprechende CAD-Werkzeug jedesmal auswählen zu müssen.

9 Klicken Sie auf OK.

So wird der Zeichenmaßstab geändert

1 Klicken Sie im Menü Projekt auf Zeichenmaßstab. Das Dialogfeld Zeichenmaßstab wird angezeigt.

2 (optional) Geben Sie im Abschnitt Bildschirm-Einheiten einen neuen Wert ein und ändern Sie die Maßeinheiten. Höhere Werte im Abschnitt Bildschirm-Einheiten erleichtern das Zeichnen kleiner Details.

3 (optional) Geben Sie einen neuen Wert in das Feld Welteinheiten ein und ändern Sie die Maßeinheiten. Höhere Werte im Abschnitt Welteinheiten erleichtern das Zeichnen großer Details.

4 (optional) Markieren Sie die Option Objekte neu skalieren, um vorhandene Objekte an den neuen Maßstab anzupassen.

5 Klicken Sie auf OK.

So wird die Papiergröße geändert

1 Klicken Sie im Menü Projekt auf Papiergröße. Das Dialogfeld Papiergröße wird angezeigt.

2 (optional) Klicken Sie auf einen der vier Ausgabestile und wählen Sie im entsprechenden Drop- down-Menü eine Standardgröße.

3 (optional) Klicken Sie auf Benutzerdefiniert, geben Sie neue Werte in die Felder Breite und Höhe ein und wählen Sie im Drop-down-Menü eine Maßeinheit.

4 Klicken Sie auf OK.

So wird der Zeichnungsursprung verschoben

1 Klicken Sie im Menü Projekt auf Ursprung verschieben. Das Dialogfeld Ursprung verschieben wird angezeigt.

2 (optional) Geben Sie einen neuen Wert in das Feld Horizontal ein.

3 (optional) Geben Sie einen neuen Wert in das Feld Vertikal ein.

4 (optional) Klicken Sie auf Verschieben. Der Zeichnungsursprung wird um die angegebenen horizontalen und vertikalen Koordinaten verschoben.

5 (optional) Klicken Sie auf Zurücksetzen. Der Zeichnungsursprung wird auf den Standardort zurückgesetzt.

So werden die Zeichenseiten angezeigt

■ Klicken Sie im Menü Projekt auf Seitenumbrüche zeichnen. Wenn diese Funktion markiert ist, zeigt das Abschnitt- Programm die tatsächlichen Seitenumbrüche in der Zeichnung an.

So werden die Zeichenachsen angezeigt

■ Klicken Sie im Menü Projekt auf Achsen zeichnen. Wenn diese Funktion markiert ist, zeigt das Abschnitt- Programm die horizontale und vertikale Zeichenachse in der Zeichnung an.

So wird die Farbe der Zeichenachsen geändert

1 Klicken Sie im Menü Projekt auf Achsenfarbe. Das Dialogfeld Farbe wird angezeigt.

2 Klicken Sie auf einen Bereich des Farbspektrums, um eine Farbe auszuwählen und passen Sie sie bei Bedarf an.

3 (optional) Passen Sie die aktuellen Rot-, Grün- und Blauanteile an, um eine benutzerdefinierte Farbe zu erstellen.

4 Klicken Sie auf OK. Die Farbe wird auf die Achse angewendet.

So wird die Zeichenfarbe geändert

1 Klicken Sie im Menü Projekt auf Zeichenfarbe. Das Dialogfeld Farbe wird angezeigt.

2 Klicken Sie auf einen Bereich des Farbspektrums, um eine Farbe auszuwählen und passen Sie sie bei Bedarf an.

3 (optional) Passen Sie die aktuellen Rot-, Grün- und Blauanteile an, um eine benutzerdefinierte Farbe zu erstellen.

4 Klicken Sie auf OK. Die Farbe wird auf die Zeichnung angewendet.

So wird die Hintergrundfarbe geändert

1 Klicken Sie im Menü Projekt auf Hintergrundfarbe. Das Dialogfeld Farbe wird angezeigt.

2 Klicken Sie auf einen Bereich des Farbspektrums, um eine Farbe auszuwählen und passen Sie sie bei Bedarf an.

3 (optional) Passen Sie die aktuellen Rot-, Grün- und Blauanteile an, um eine benutzerdefinierte Farbe zu erstellen.

4 Klicken Sie auf OK. Die Farbe wird auf den Hintergrund der Zeichnung angewendet.

Parallele Segmente zeichnen

Für jedes CAD-Objekt können ein oder mehrere parallele Segmente gezeichnet werden. Über das Dialogfeld Parallel können Sie die Anzahl der parallelen Segmente sowie deren Entfernung und Richtung vom Original angeben.

So werden parallele Segmente gezeichnet

■ Klicken Sie in der linken unteren Ecke des Fensters auf Parallel zeichnen aktivieren.

So werden einzelne Segmente gezeichnet

■ Klicken Sie in der linken unteren Ecke des Fensters auf Parallel zeichnen deaktivieren.

So werden die Einstellungen für parallele Segmente kontrolliert

1 Klicken Sie im Menü Optionen auf Parallel. Das Dialogfeld Parallel wird angezeigt.

2 (optional) Klicken Sie auf eine Richtung, um den Abstand parallel zu zeichnen.

3 (optional) Geben Sie einen neuen Wert in das Feld Parallele-Breite ein. Dieser Wert bestimmt die Entfernung zwischen den ursprünglichen und den parallelen Segmenten.

4 (optional) Markieren Sie Gruppieren, um die ursprünglichen und parallelen Segmente automatisch zu gruppieren.

5 Klicken Sie auf OK.

Der Objekt- oder Punkt-Auswahlmodus

Der Objekt-Auswahlmodus ist standardmäßig aktiviert. Über die Objektauswahl und die Punktauswahl legen Sie fest, wie sich die Änderungen auf das Objekt auswirken. Im Objekt-Auswahlmodus wirken sich die Änderungen auf das Objekt als Ganzes aus. Im Punkt-Auswahlmodus wird bei der Bearbeitung jede Ecke des Objekts für sich behandelt.

Im Punkt-Auswahlmodus können Sie die Größe oder Form des Objekts durch Verschieben einzelner Punkte ändern. Im Objekt-Auswahlmodus kann man ganze Objekte sehr einfach verschieben. Detaillierte Bearbeitungen gelingen besser im Punkt-Auswahlmodus.

So wird der Objektauswahl-Modus verwendet

■ Klicken Sie im Menü Optionen auf Objektauswahl oder klicken Sie in der linken unteren Ecke des Fensters auf das Werkzeug Objektauswahl.

So wird der Punktauswahl-Modus verwendet

■ Klicken Sie im Menü Optionen auf Punktauswahl oder klicken Sie in der linken unteren Ecke des Fensters auf das Werkzeug Punktauswahl.

Zeichnen vom Eckpunkt oder von der Mitte

CAD-Objekte können von Eckpunkt zu Eckpunkt oder von der Mitte zum Eckpunkt gezeichnet werden. Die Funktion Zeichnen von der Mitte erleichtert das Zeichnen von Schränken, Tischen und den meisten winkligen Objekten ganz erheblich. Die Funktion Zeichen vom Eckpunkt kann nur mit den Werkzeugen Rechteck, Oval und Linie/Ebene angewendet werden.

Zeichnen vom Eckpunkt

■ Klicken Sie im Menü Optionen auf Zeichnen vom Eckpunkt oder klicken Sie in der linken unteren Ecke des Fensters auf das Werkzeug Zeichnen vom Eckpunkt.

Zeichnen von der Mitte

■ Klicken Sie im Menü Optionen auf Zeichnen von der Mitte oder klicken Sie in der linken unteren Ecke des Fensters auf das Werkzeug Zeichnen von der Mitte.

DXF/DWG-Datei exportieren und importieren

Bei Bedarf können Sie Ihre Dateien an einen Architekten, Bauunternehmer etc. weitergeben. Importieren und exportieren Sie Ihre Detailzeichnungen dazu im DXF- oder DWG-Format.

So wird eine DXF/DWG-Zeichnung exportiert

1 Klicken Sie im Menü Datei auf Exportieren, DXF/DWG. Das Dialogfeld Exportoptionen wird eingeblendet.

2 Klicken Sie auf das gewünschte Format für die Datei.

3 Klicken Sie auf die gewünschte Version für die Datei.

4 Klicken Sie auf OK. Das Dialogfeld DXF/DWG exportieren wird angezeigt.

5 Geben Sie in das Feld Dateiname einen Dateinamen ein. Architekt 3D Das DXF-Exportprogramm fügt automatisch die Erweiterung DXF oder DWG hinzu.

6 Klicken Sie auf Speichern.

So wird eine DXF/DWG-Zeichnung importiert

1 Klicken Sie im Menü Datei auf Importieren, DXF/DWG. Das Dialogfeld DXF-Import wird eingeblendet.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die geöffnet werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Klicken Sie auf den Namen der Datei, die ausgewählt werden soll.

4 (optional) Markieren Sie das Kontrollfeld Objekte beim Import gruppieren, um alle Elemente in der DXF/DWG-Datei zu gruppieren.

5 Klicken Sie auf Öffnen.

So wird ein Symbol importiert

1 Klicken Sie im Menü Datei auf Symbol importieren. Das Dialogfeld Symbol importieren wird angezeigt.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die geöffnet werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Klicken Sie auf den Namen der Datei, die ausgewählt werden soll.

4 (optional) Markieren Sie das Kontrollfeld Auf Aktuelles neu skalieren, um den aktuellen Maßstab zu verwenden.

5 Klicken Sie auf Öffnen.
