Zeichnen mit dem Vorderseitenraster

Mit dem Vorderseitenraster können Sie sich auf die Maße der X- (Breite) und Y- (Höhe) Achsen konzentrieren. Entlang der Z- (Tiefe) Achse können Objekte extrudiert werden. Anhand der Abstände der Rasterkästchen erkennen Sie, welches Zeichenraster gerade aktiv ist.

So wird mit dem Vorderseitenraster gezeichnet

1 Klicken Sie im Menü Design auf Vorderseitenraster (X-Y-Achse) oder klicken Sie in der Werkzeugleiste auf das Werkzeug Vorderseitenraster.

2 Klicken Sie in der Symbolleiste Design auf die Schaltfläche 2D/3D Design, um die 3D- Design-Werkzeuge zu aktivieren.

3 Klicken Sie auf das Werkzeug Rechteck. Der Mauszeiger ändert sich, um den Zeichenmodus Rechteck zu veranschaulichen.

4 Klicken Sie ins Design-Fenster, um den Startpunkt des Rechtecks festzulegen. Ein Gummiband- Rechteck wird angezeigt und folgt dem Mauszeiger.

5 Halten Sie die Maustaste gedrückt und erweitern Sie das Rechteck von vorne nach hinten und von links nach rechts (entlang der X- und Y-Achsen) auf die gewünschte Größe. Die Maße werden während des Zeichnens in der Statusleiste angezeigt.

6 Lassen Sie die Maustaste los.

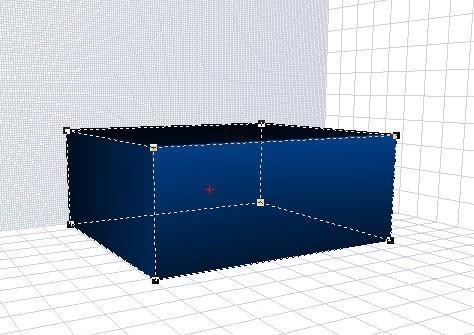

7 Verschieben Sie die Maus, um das Rechteck entlang der Z-Achse in die Tiefe zu extrudieren.

8 Klicken Sie, um den Zeichenvorgang zu beenden und das Rechteck zu platzieren.

Hinweis: Wenn Ihre Zeichnung am Boden des Zeichenrasters oder in einer bestimmten Höhe “einrastet”, ist der Höhenlageregler offen und auf 0” eingestellt.
