Die Registerkarte „Zeichenstil“ enthält verschiedene Formatierungswerkzeuge für Linien, Formen und Texte, mit denen Sie die Breite ändern, Muster und Farben hinzufügen und die Transparenz anpassen können.

Mit Hilfe der Zeichenstilprofile können Sie den standardmäßigen Zeichenstil für jeden Objekttyp/jede Komponente anpassen. Wenn es für einen bestimmten Objekttyp kein Zeichenstilprofil gibt, wird stattdessen der zum Plan gehörende Zeichenstil benutzt.

Linienstärke

Über das Dropdown-Menü „Stärke“ können Sie eine vordefinierte Linienstärke auswählen oder

Sie geben selbst einen Wert bis zu 20 pt ein. Zur Bearbeitung der Linienstärke muss das Element ausgewählt sein.

So wird die Linienstärke geändert/vorgegeben

1Klicken Sie auf das Werkzeug „Auswählen/Objekte verschieben“ und klicken Sie erneut, um das Element auszuwählen, das bearbeitet werden soll..

2Klicken Sie auf der Registerkarte „Zeichenstil“ auf das Dropdown-Menü Stärke und wählen Sie eine der verfügbaren Größen aus.

Sie können im Dropdown-Menü auch die Option Andere auswählen und einen Wert in das Textfeld

„Punkte“ eingeben. Oder Sie klicken auf die Pfeile, um den Wert schrittweise zu ändern. Zur Bestätigung des gewünschten Wertes klicken Sie auf OK.

Linienstil

Über das Dropdown-Menü Linienstil können Sie einen vordefinierten Linienstil auswählen. Zur

Bearbeitung des Linienstils muss das Element ausgewählt sein.

So wird der Linienstil geändert

1 Klicken Sie auf das Werkzeug „Auswählen/Objekte verschieben“ und klicken Sie erneut, um das Element auszuwählen, das bearbeitet werden soll.

2 Klicken Sie auf der Registerkarte „Zeichenstil“ auf das Dropdown-Menü Linienstil und wählen Sie eine der verfügbaren Optionen aus.

Linientextstile

Fügen Sie Labels zu Linienstilen hinzu. So können Systeme wie die Klimaanlage, elektrische Leitungen und

Sanitärkomponenten gekennzeichnet werden. Weitere Textstile stehen in Inhalten zur Verfügung, die heruntergeladen werden können. Oder Sie erstellen Ihre eigenen.

So wird der Linientext geändert

1 Klicken Sie auf das Werkzeug „Auswählen/Objekte verschieben“ und klicken Sie erneut, um das Element auszuwählen, das bearbeitet werden soll.

2 Klicken Sie auf der Registerkarte „Zeichenstil“ auf das Dropdown-Menü Linientext und wählen Sie einen der verfügbaren Linientextstile aus.

3 Über das Optionsfeld Anzeigegröße können Sie die Textgröße ändern.

4 Sie können auch eigenen Text hinzufügen. Füllen Sie dazu die Felder Text, Beschreibung und

Kategorie im Abschnitt Neuer Linientext aus.

Linie verbinden

Über das Dropdown-Menü „Linie verbinden“ können Sie einen vordefinierten Stil

für das Linienende wählen (spitz, kantig, abgerundet). Zur Bearbeitung des Linienendestils muss das Element ausgewählt sein.

So wird der Linienendestil geändert

1 Klicken Sie auf das Werkzeug „Auswählen/Objekte verschieben“ und klicken Sie erneut, um das Element auszuwählen, das bearbeitet werden soll.

2 Klicken Sie auf der Registerkarte „Zeichenstil“ auf das Dropdown-Menü „Linie verbinden“ und wählen Sie einen der verfügbaren Stile aus.

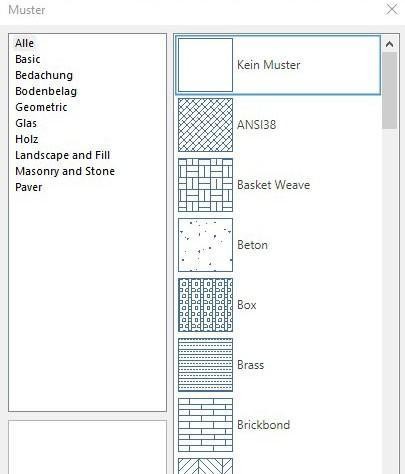

Füllmuster

Das Füllmuster einer Form kann transparent, einfarbig oder ein Muster sein.

Muster können auch gedreht werden. Weitere Füllmuster sowie Support für eine erweiterbare Bibliothek mit Füllmustern stehen über herunterladbare Inhalte zur Verfügung.

Folgende Füllungen von links nach rechts sind verfügbar:

1. Transparent 2. Gefüllt 3. Einfarbig gefüllt 4. Muster

So wird die Formfüllung geändert

1 Klicken Sie auf das Werkzeug „Auswählen/Objekte verschieben“ und klicken Sie erneut, um das Element auszuwählen, das bearbeitet werden soll.

2 Klicken Sie auf der Registerkarte „Zeichenstil“ auf das Dropdown-Menü Muster, und wählen Sie eine der verfügbaren Optionen aus.

3 Muster können gedreht werden. Klicken Sie dazu auf die **Pfeil-**Tasten.

4 Farbe und Transparenz können über die Regler Farbe und Durchsichtigkeit geändert werden.

Zeichenreihenfolge ändern

Sie können die Position einzelner Elemente festlegen, indem Sie sie vor oder hinter ein anderes Element verschieben.

So wird die Reihenfolge von Formen bestimmt

1 Klicken Sie auf das Werkzeug „Auswählen/Objekte verschieben“ und klicken Sie erneut, um das Element auszuwählen, das bearbeitet werden soll.

2 Klicken Sie auf der Registerkarte „Zeichenstil“ auf eine der obigen

Zeichenreihenfolgen, um die Position des ausgewählten Objekts zu ändern.

Format übertragen

Mit dem Werkzeug „Format übertragen“ können Sie die auf der Registerkarte „Zeichenstil“ festgelegten Einstellungen schnell auf Objekte anwenden.

So funktioniert die Formatübertragung

1 Wählen Sie den Text oder das grafische Element mit der Formatierung aus, die Sie kopieren möchten. Klicken Sie anschließend auf das Werkzeug „Format übertragen“. Der Mauszeiger ändert sich in ein Malerpinselsymbol.

2 Klicken Sie auf die gewünschten Texte oder grafischen Element. Das Werkzeug überträgt die ursprünglich ausgewählte Formatierung auf die ausgewählten Elemente.

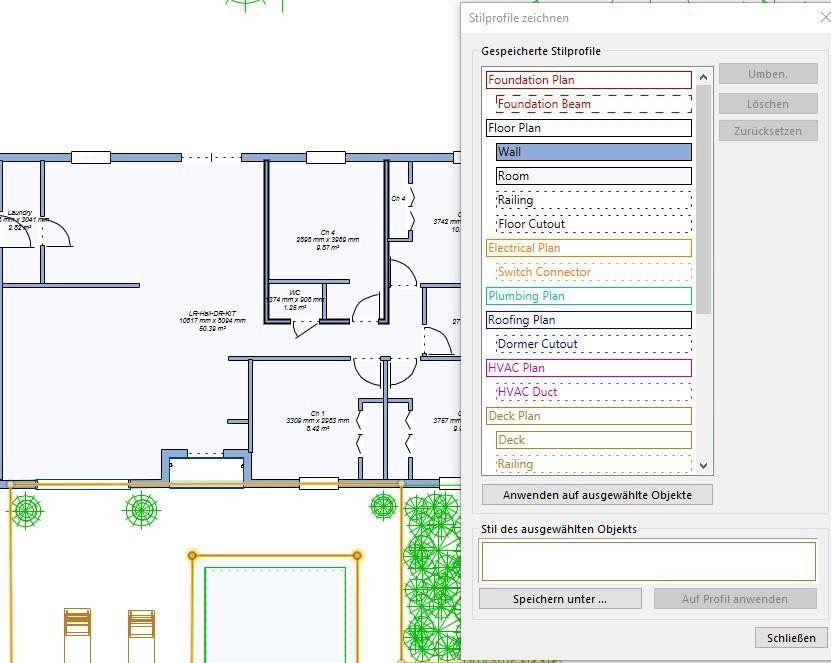

Stilprofile zeichnen

Mit Hilfe der Zeichenstilprofile können Sie den standardmäßigen Zeichenstil für jeden Objekttyp/jede Komponente

anpassen. Wenn es für einen bestimmten Elementtyp kein Zeichenstilprofil gibt, wird stattdessen der zum Plan gehörende Zeichenstil benutzt. Wählen Sie ein vordefiniertes Zeichenstilprofil aus, indem Sie auf die Schaltfläche „Zeichenstilprofile“ klicken.

So wird ein Zeichenstilprofil angewendet

1 Klicken Sie auf das Werkzeug „Auswählen/Objekte verschieben“ und klicken Sie erneut, um das Element auszuwählen, auf das der Stil angewendet werden soll.

2 Klicken Sie auf der Registerkarte „Zeichenstil“ auf Zeichenstilprofil und wählen Sie im Dialogfeld einen der Stile aus. Doppelklicken Sie darauf, um ihn anzuwenden.

So wird ein neues Profil gespeichert

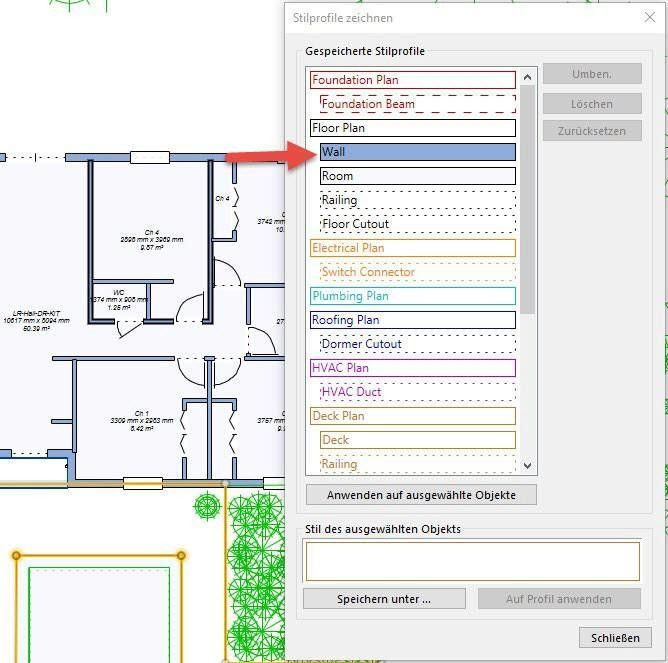

Wenn Sie ein neues Profil speichern möchten, wählen Sie in 2D das Objekt aus, das den Zeichenstil enthält, der gespeichert werden soll. Öffnen Sie dann das Dialogfeld „Zeichenstilprofil“. Wählen Sie „Speichern unter“ und geben Sie dem neuen Profil einen Namen. Der gespeicherte Zeichenstil wird jetzt als Standard auf neue Objekte des auf diesem Plan ausgewählten Typs angewendet. Beispiel: Wenn das ausgewählte Objekt eine Wand ist, die dem Stockwerksplan zugewiesen ist, wird das gespeicherte Profil auf alle neuen Wände angewendet, die zum Stockwerksplan hinzugefügt werden.

So wird ein vorhandenes Profil aktualisiert

Wenn Sie ein gespeichertes Zeichenstilprofil bearbeiten möchten, wählen Sie ein Objekt mit den gewünschten Zeichenstileinstellungen aus. Öffnen Sie dann das Dialogfeld „Zeichenstilprofil“. Wählen Sie das gespeicherte Profil aus, das aktualisiert werden soll und wählen Sie „Auf dieses Profil anwenden“ aus.
