Saltbox-Dach zeichnen

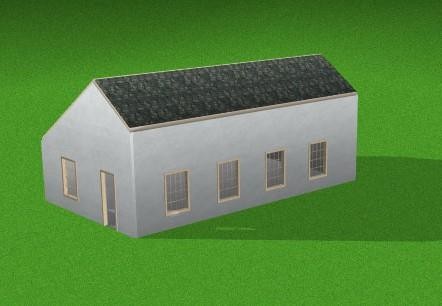

Saltbox-Dächer ähneln Giebeldächern, besitzen aber einen versetzten First. Sie sind zwar nicht symmetrisch, dafür aber sehr attraktiv und leicht zu erstellen.

So wird ein Saltbox-Dach gezeichnet

1 Klicken Sie auf der Registerkarte Dach-Plan in der Werkzeuggruppe auf das Vier-Punkt- Freihand-Dach-Werkzeug. Das Dialogfeld Vier-Punkt-Freihand-Dach-Werkzeug wird eingeblendet.

2 Geben Sie 1" (ein Zoll) in das Feld Überhangtiefe ein.

3 (optional) Wählen Sie Kein Überhang und klicken Sie auf OK.

4 Klicken Sie in der Bearbeitungsleiste auf 08:12.

5 Klicken Sie auf eine Wand im Design-Fenster, um den Startpunkt des Dachabschnitts festzulegen.

6 Halten Sie die Maustaste gedrückt und ziehen Sie sie vom Wandabschnitt weg. Eine Gummiband- Linie wird angezeigt und folgt dem Mauszeiger. Diese Linie beschreibt die Richtung, in der sich der Dachabschnitt anhebt. Während des Zeichnens werden die Maße angezeigt.

7 Drücken Sie die Maustaste und ziehen Sie ein Markierungsfeld um alle Punkte des Dachabschnitts, um ihn auszuwählen. Notieren Sie die Höhenlage, die als obere Höhenlage des Dachabschnitts angezeigt wird.

8 Klicken Sie im Menü Bearbeiten auf Kopieren oder drücken Sie die Tastenkombination STRG+C.

9 Klicken Sie im Menü Bearbeiten auf Einfügen oder drücken Sie die Tastenkombination STRG+V. Ein Duplikat des Dachabschnitts wird eingefügt.

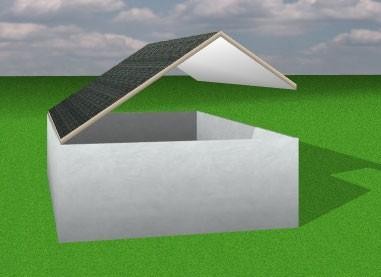

10 Drehen Sie den dicken Pfeil in der Mitte des Dachabschnitts um 180 Grad, so dass er in die entgegengesetzte Richtung des anderen Pfeiles weist.

11 Klicken Sie auf den unteren Rand des zweiten Dachabschnitts aus und ändern Sie die Größe des Daches.

12 Klicken Sie auf den gewünschten Dachabschnitt. In der Bearbeitungsleiste werden die verfügbaren Neigungen angezeigt.

13 Markieren Sie das Kontrollfeld Basishöhenlage, um die Entfernung vom Boden zur Spitze des Dachabschnitts zu messen.

14 Klicken Sie mit rechts auf den Höhenlagerelger und wählen Sie im Popup-Menü den Befehl Arbeitshöhe einstellen.

15 Geben Sie die in Schritt 7 notierte Zahl ein und klicken Sie auf OK.
