Dateien importieren

In Architekt 3D können zahlreiche Dateitypen importiert werden. Entwerfen Sie eigene zu importierende Möbel im 3D Benutzer-Workshop oder importieren Sie Designs aus anderen gängigen Softwareprogrammen – der Entwurf Ihres Traumhauses lässt sich über die Importfunktion schneller und einfacher realisieren als jemals zuvor.

So wird eine DXF/DWG-Datei importiert

1 Klicken Sie im Menü Datei auf Importieren, DXF/DWG-Datei. Das Dialogfeld DXF-Import wird eingeblendet.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die geöffnet werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Wenn Sie die gesuchte Datei gefunden haben, doppelklicken Sie darauf, um sie auszuwählen. Das Menü Maßstab wird angezeigt.

4 Markieren Sie das Kontrollfeld neben dem Maßstab, der verwendet werden soll.

5 Klicken Sie auf OK.

Hinweis: Nach dem Import der Datei müssen Sie die Linien in intelligente Objekte von Punch! konvertieren, um sie in 3D betrachten zu können. Weitere Informationen finden Sie unter “Details in intelligente Objekte konvertieren” ab Seite 270.

So wird eine SketchUp-Datei importiert

1 Klicken Sie im Menü Datei auf Importieren, SketchUp-Datei. Das Dialogfeld SketchUp-Design importieren wird eingeblendet.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die geöffnet werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Wenn Sie die gesuchte Datei gefunden haben, doppelklicken Sie darauf, um sie auszuwählen.

Hinweis: Während der Konvertierung der Datei wird der Fortschritt in der Statusleiste angezeigt.

Verbesserungen beim SketchUp‑Import

SketchUp‑Modelle werden nun vollständiger importiert als zuvor. Texturen werden nach LuxCore™ übernommen, Importe können in organisierten Benutzerbibliotheksordnern gespeichert werden, der Fortschritt ist bei längeren Importen sichtbar, und Objekte können direkt dem aktiven Teilplan zugewiesen werden. Optionen für Maßstab und Benennung machen die Platzierung klarer, während der geteilte Import oberste Gruppen in separate, bearbeitbare Objekte verwandeln kann.

SketchUp‑Modelle mit Kontrolle importieren

Das aktualisierte Importfeld gibt Ihnen klare Kontrolle darüber, wie SketchUp‑Objekte ins Projekt gelangen. Benennen Sie das Asset, überprüfen Sie seine Abmessungen, passen Sie den Maßstab an und wählen Sie, ob es als einzelnes Objekt importiert oder oberste Gruppen für eine einfachere Bearbeitung aufgeteilt werden sollen. Dies ist eine unkomplizierte Möglichkeit, importierte Modelle organisiert und einsatzbereit zu halten.

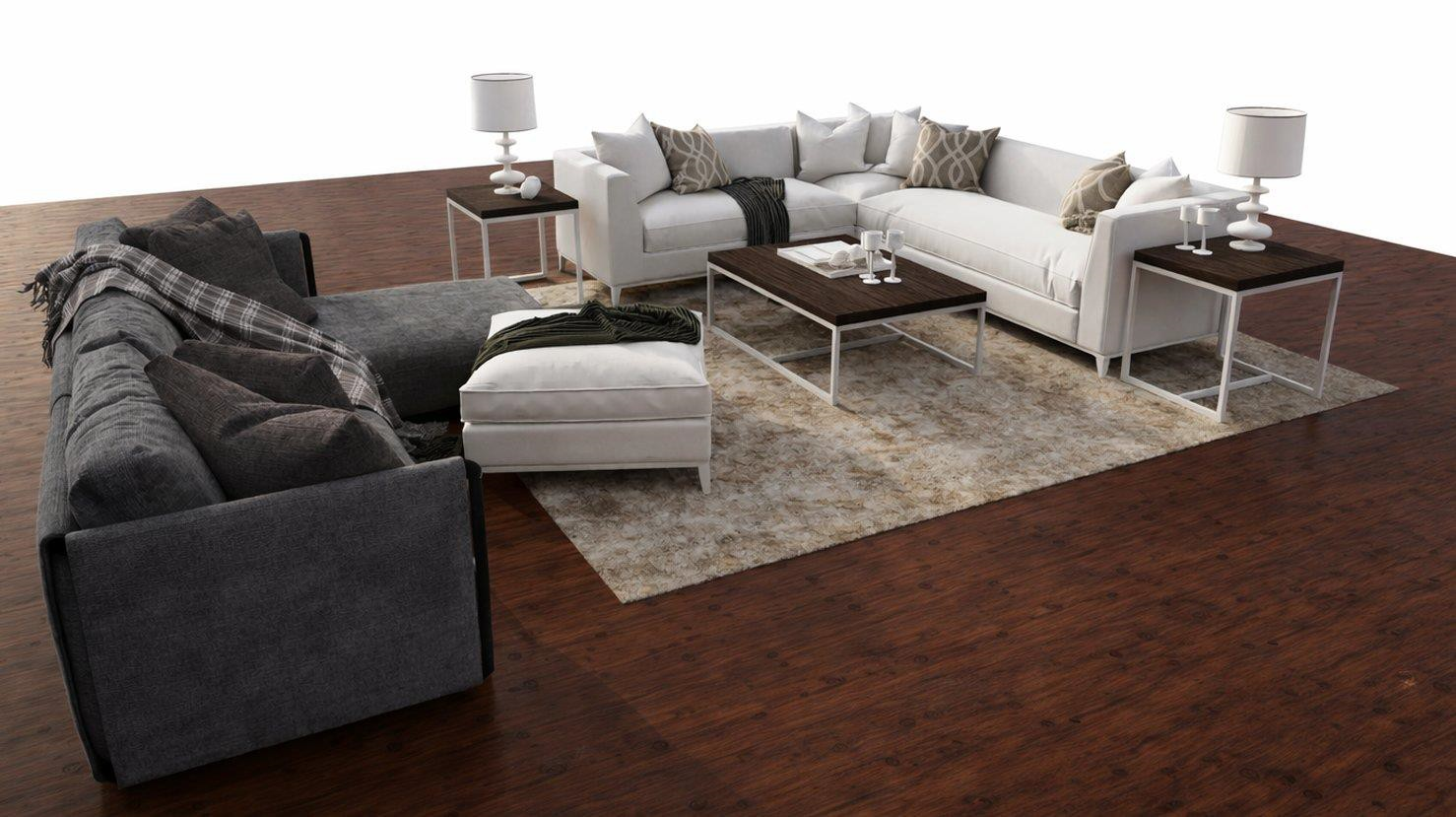

Importierte Modelle behalten ihren Materialcharakter

Importierte Möbel, Dekorelemente und Szenenobjekte behalten die Texturen, Oberflächen und Materialdetails, die ihren Charakter ausmachen. Dadurch bleibt die visuelle Qualität Ihrer Assets erhalten, und Innenraumszenen wirken reicher, präziser und bereit für hochwertige Renderings und Präsentationen.

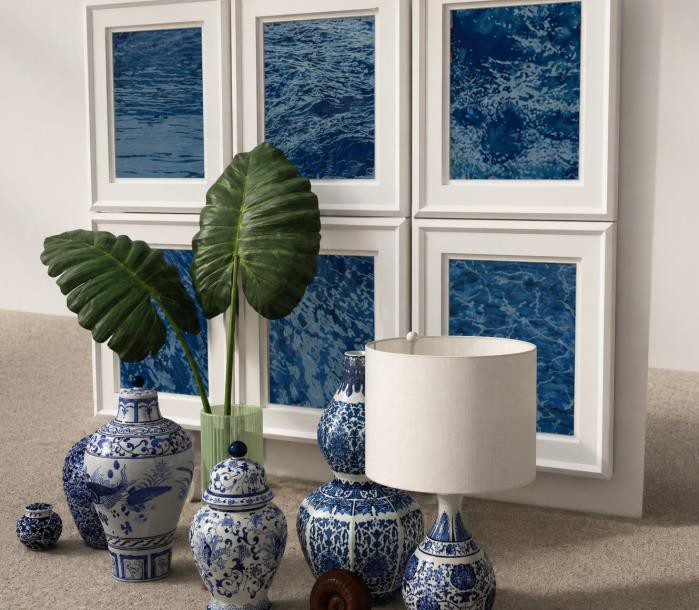

Dekorelemente weisen oft komplexe Oberflächen auf – glasierte Keramik, gemusterte Oberflächen, geschichtete Kunstwerke. Beim Import bleiben diese Details erhalten und tragen dazu bei, dass Innenraumszenen insgesamt haptischer und visuell fundierter wirken.

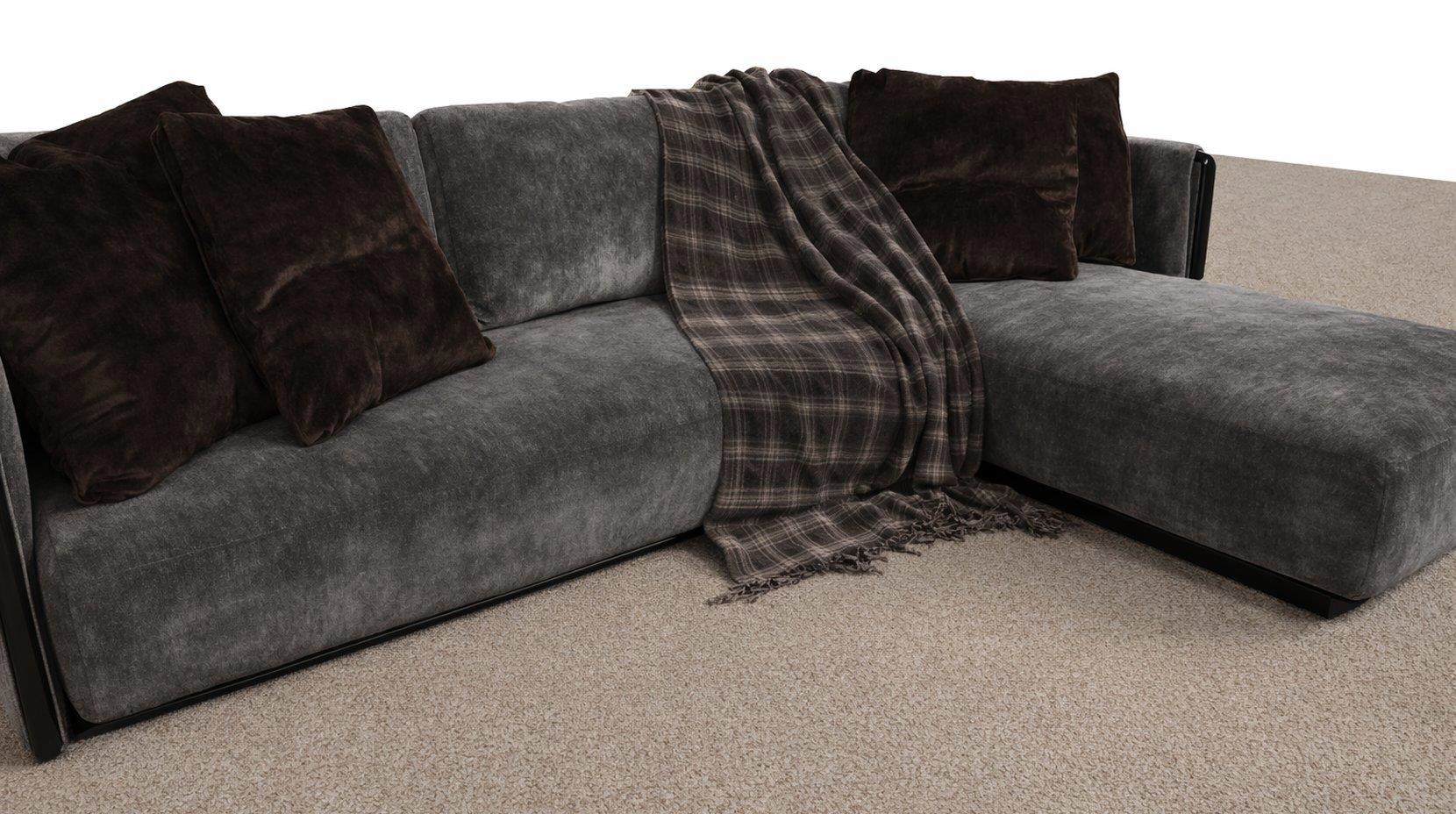

Gepolsterte Stücke weisen oft subtile Stoffvariationen, Nähte und Tonverschiebungen auf. Beim Import bleiben diese Details erhalten und tragen dazu bei, dass Möbel in Nahansichten haptisch und glaubwürdig wirken.

So wird ein 3D Benutzer-Workshop-Objekt importiert

1 Klicken Sie im Menü Datei auf Importieren, Punch! Benutzer-Workshop-Objekt. Das Dialogfeld Punch! 3D-Objekt wird eingeblendet.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die geöffnet werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Wenn Sie die gesuchte Datei gefunden haben, klicken Sie darauf, um sie auszuwählen.

4 Klicken Sie auf OK. Das Objekt wird in der Mitte des 2D-Designs angezeigt.

Hinweis: Doppelklicken Sie auf ein Objekt, um es erneut im 3D-Benutzer-Workshop zu öffnen.

So wird ein Material importiert

1 Klicken Sie im Menü Datei auf Importieren und anschließend auf Material in Bibliothek. Das Dialogfeld Öffnen wird angezeigt.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die eingefügt werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Wenn Sie die gesuchte Datei gefunden haben, klicken Sie darauf, um sie auszuwählen.

4 Klicken Sie auf Öffnen. Das Dialogfeld Material-Import wird angezeigt.

So wird ein Bild nahtlos gemacht

1 Klicken Sie im Dialogfeld Material-Import auf eine der Nahtlos-Optionen. Horizontal gleicht das Bild an den Seiten an. Vertikal gleicht das Bild oben und unten an. Beide gleicht das Bild sowohl horizontal als auch vertikal an. Keine nimmt keine Angleichung vor.

2 Klicken Sie auf eine der Überblendungsoptionen. Bei einer niedrigeren Überblendung konzentriert sich die Überblendung auf die Ränder des Bildes. Bei einer höheren Überblendung erstreckt sich die Überblendung auf das gesamte Bild

3 Geben Sie in das Feld Material-Dateiname einen Dateinamen ein.

4 Geben Sie in das Feld Material-Beschreibung eine Beschreibung für das neue Material ein. Material-Beschreibungen dürfen bis zu 78 Zeichen lang sein.

5 Geben Sie die echten Maße des Materialbildes in die Felder Breite und Höhe ein.

6 (optional) Markieren Sie Strecken in Bezug auf die Breite oder Höhe, um das Bild in dieser Richtung zu strecken anstatt es zu wiederholen.

7 (optional) Markieren Sie Transparentes Schwarz, um alle schwarzen Bereiche (RGB=0,0,0) des Materialbildes als transparent auszuweisen.

8 Wählen Sie den Speicherort der Bibliothek, in der das neue Material gespeichert werden soll.

9 Klicken Sie auf OK.

So wird ein Zubehör importiert

1 Klicken Sie im Menü Datei auf Importieren und anschließend auf Zubehör in Bibliothek. Das Dialogfeld Öffnen wird angezeigt.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die eingefügt werden soll oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Wenn Sie die gesuchte Datei gefunden haben, klicken Sie darauf, um sie auszuwählen.

4 Klicken Sie auf Öffnen. Das Dialogfeld Zubehör-Import wird angezeigt.

5 Geben Sie in das Feld Zubehör-Dateiname einen Dateinamen ein.

6 Geben Sie in das Feld Zubehör-Beschreibung eine Beschreibung für das neue Zubehör ein. Zubehör-Beschreibungen dürfen bis zu 78 Zeichen lang sein.

7 Geben Sie die echten Maße des Zubehörbildes in die Felder Breite und Höhe ein.

8 (optional) Markieren Sie Strecken in Bezug auf die Breite oder Höhe, um das Bild in dieser Richtung zu strecken anstatt es zu wiederholen.

9 (optional) Markieren Sie Transparentes Schwarz, um alle schwarzen Bereiche (RGB=0,0,0) des Zubehörbildes als transparent auszuweisen.

10 Wählen Sie den Speicherort der Bibliothek, in der das neue Zubehör gespeichert werden soll.

11 Klicken Sie auf OK.

So wird eine Pflanze importiert:

1 Klicken Sie im Menü Datei auf Importieren und anschließend auf Pflanze in Bibliothek. Das Dialogfeld Öffnen wird angezeigt.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die eingefügt werden soll, oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

3 Wenn Sie die gesuchte Datei gefunden haben, klicken Sie darauf, um sie auszuwählen.

4 Klicken Sie auf Öffnen. Die erste Seite des Pflanzenimport-Assistenten wird angezeigt.

5 Klicken Sie auf Importieren, um eine Informationsdatei (.pti-Datei) für diese Pflanze zu importieren.

6 Klicken Sie auf Weiter. Die Seite Beschreibung wird angezeigt.

7 Geben Sie in die entsprechenden Felder die Merkmale der Pflanze ein, die importiert werden soll.

8 Klicken Sie auf Weiter. Die Seite Voraussetzungen wird angezeigt.

9 Geben Sie die Bedürfnisse der Pflanze wie Sonnenlicht, Wasserbedarf und Bodenbeschaffenheit ein.

10 Klicken Sie auf Weiter. Die Seite Verschiedenes wird angezeigt.

11 Geben Sie die Pflanzen-Klimazone und die Wachstumsrate ein.

Hinweis: Weitere Informationen über regionale Anforderungen und Temperaturvoraussetzungen finden Sie unter „Klimazonen anzeigen“ auf Seite 25.

12 Klicken Sie auf Weiter. Die Seite Fertig stellen wird angezeigt.

13 Wählen Sie die Pflanzenkategorie aus, in die die Pflanze importiert werden soll.

Hinweis: Manche Kategorien enthalten Unterkategorien. Erweitern Sie einfach die Hauptkategorie, um die Unterkategorien anzuzeigen.

14 (optional) Geben Sie in das Feld Speichern als einen neuen Namen ein.

15 Klicken Sie auf Fertig stellen. Die Pflanze wird mit den eingegebenen Details importiert und automatisch in der Vorschauleiste angezeigt.

Die Pflanzendetails können im Dialogfeld Pflanzendetails bearbeitet werden.

So wird ein 3D-Hintergrund importiert

1 Klicken Sie im Menü Datei auf Importieren und anschließend auf 3D-Hintergrund. Das Dialogfeld Öffnen wird angezeigt.

2 Geben Sie in das Feld Dateiname den Namen der Datei ein, die eingefügt werden soll, oder suchen Sie in anderen Ordnern oder auf anderen Laufwerken nach der Datei.

Wenn Sie die gesuchte Datei gefunden haben, klicken Sie darauf, um sie auszuwählen, und klicken dann auf Öffnen. Das Dialogfeld 3D-Hintergrund-Import wird angezeigt. Es enthält eine Vorschau mit dem Hintergrund hinter Ihrem Hausdesign.

3 Wählen Sie im Fenster Ort der Bibliothek die Bibliothek aus, in die der Hintergrund importiert werden soll. Manche Kategorien enthalten Unterkategorien. Erweitern Sie einfach die Hauptkategorie, um die Unterkategorien anzuzeigen.

Hinweis: Standardmäßig wird in die Bibliothek Benutzerdefiniertes Material importiert. Bei Bedarf können neue Kategorien für importierte Elemente erstellt werden, um diese Dateien z. B. in einem eigenen Order zu verwalten. Mit der Bibliotheksverwaltung können importierte Dateien später in andere Bibliotheken verschoben werden.

4 Geben Sie einen Dateinamen und eine Beschreibung des Hintergrundes in die entsprechenden Felder ein.

5 Legen Sie die Berechnungsoptionen fest.

6 Klicken Sie auf OK. Der Hintergrund ist in der 3D-Ansicht sichtbar und wird in der ausgewählten Bibliothek in der Vorschauleiste angezeigt.

So werden Hintergrund-Bilder angewendet

■ Hintergrund-Bilder werden genauso angewendet wie Material und Farben.
