hilft Ihnen, ein vollständigeres und baufertiges Design zu erstellen, indem er die strukturellen Details hinter den sichtbaren architektonischen Elementen des Rahmenwerks hinzufügt.

Rahmenwerk-Tab mit Werkzeugen für Konstruktionsdetails

Das Trägerbalken-Werkzeug wird verwendet, um Trägerbalken in Ihr Gebäudedesign einzufügen. Trägerbalken sind wichtige Bauelemente, die Böden, Dächer und andere Strukturelemente stützen. Mit diesem Werkzeug können Sie beispielsweise einen Balken unter einer Bodenaussparung platzieren, eine Deckstruktur unterstützen oder Bereiche verstärken, die zusätzliche Stabilität benötigen. Das Hinzufügen von Trägerbalken macht Ihr Design realistischer und strukturell vollständiger.

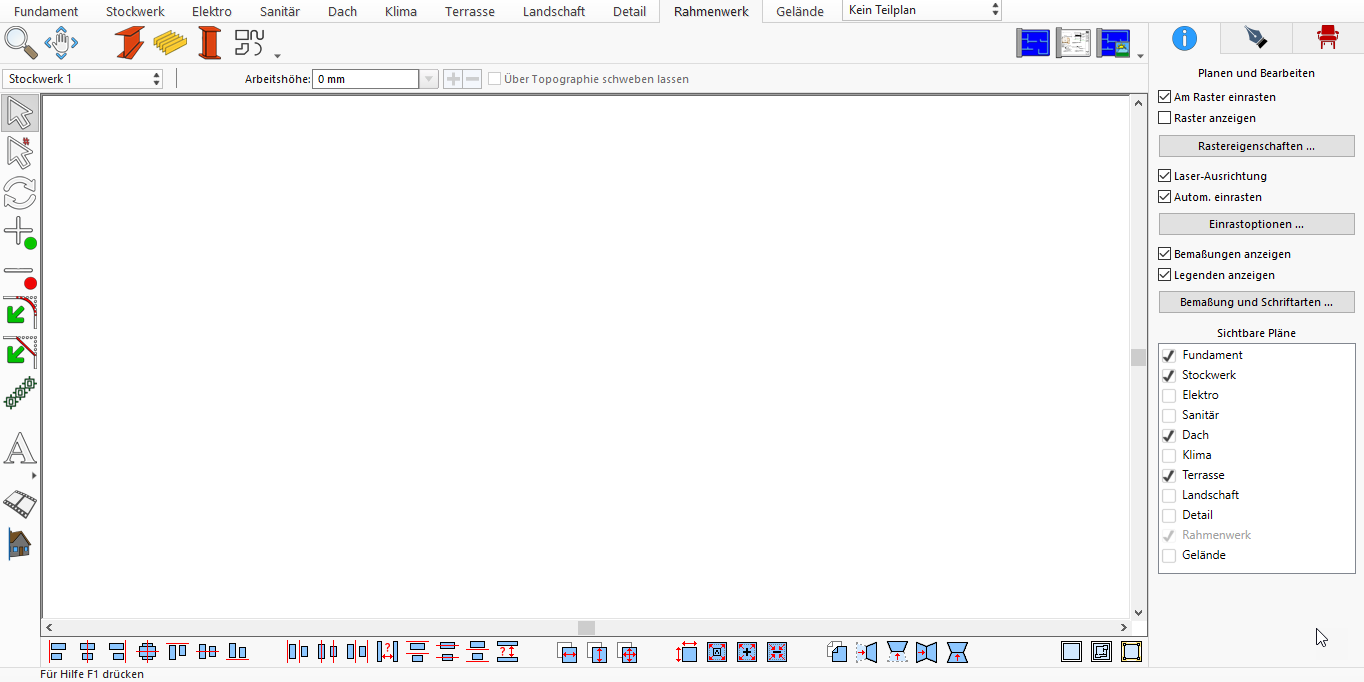

Um das Trägerbalken-Werkzeug zu verwenden, gehen Sie zum Rahmenwerk-Tab in der Hauptsymbolleiste und wählen Sie die Balken-Option aus. Vor oder nach dem Zeichnen des Balkens können Sie seine Größe im Eigenschaften-Panel anpassen, indem Sie Breite und Tiefe festlegen. Sie können außerdem den Balkentyp auswählen, z. B. Stahl, Massivholz, Mehrschicht- Holz, Laminat-Holz, LVL (Laminated Veneer Lumber) oder PSL (Parallel Strand Lumber). Klicken Sie dann im Zeichenbereich, um den Balken zu platzieren und Länge sowie Richtung festzulegen.

Wenn Sie während des Zeichnens die SHIFT-Taste gedrückt halten, werden Winkelbeschränkungen aufgehoben, um eine flexiblere Platzierung zu ermöglichen.

Nach dem Platzieren des Balkens können Sie seine Position bei Bedarf überprüfen und anpassen.

Im Rahmenwerk-Render-Modus werden Balken und ihre Verstärkungen in der 3D-Ansicht
