Unregelmäßige Wände zeichnen

Mit Architekt 3D können Sie diagonale Wände zeichnen, Giebelwände erstellen und Wandsegmente erhöhen. Erstellen Sie einen einzigartigen Stockwerksplan mit wenigen Mausklicks.

So werden diagonale Wände gezeichnet

1 Klicken Sie auf der Registerkarte Stockwerksplan auf das Werkzeug Innenwand.

2 Klicken Sie in der Vorschauleiste auf die gewünschte Wandstärke.

3 Drücken und halten Sie die UMSCHALT-Taste gedrückt, klicken Sie ins Design-Fenster und ziehen Sie. Die Wand folgt dem Mauszeiger und zeigt automatisch die Wandlänge an.

4 Lassen Sie die Maustaste los, wenn die gewünschte Länge der diagonalen Wand erreicht wurde.

Hinweis: Architekt 3D verfolgt Wände standardmäßig entlang angrenzender Wände. Wenn Sie diese Einschränkung aufheben möchten, beginnen Sie von der Mitte des Raumes aus zu zeichnen und ziehen die Maus in Richtung der Wand.

So werden abgeschrägte Wände vorgegeben

1 Klicken Sie auf den Wandabschnitt, der an das Giebeldach angepasst werden soll. Die Bearbeitungsleiste Wand wird angezeigt.

2 Klicken Sie auf die Schaltfläche Wandstil und wählen Sie im Popup- Menü Giebelstil.

3 Geben Sie die Basis-Höhe ein. Die Basis-Höhe, erkennbar an dem blauen Balken, entspricht normalerweise der Deckenhöhe.

4 Geben Sie Neigung A und B ein, wenn eine Abstimmung mit einer Dachlinie erzielt werden soll.

5 Geben Sie die Höhe C und D ein (wenn nötig in Entsprechung der Dachlinie). Klicken Sie auf OK.

So werden Wände rotiert

1 Klicken Sie in der Werkzeuggruppe Bearbeiten auf das Auswahl- Werkzeug.

2 Klicken Sie auf eine Wand, um sie auszuwählen.

3 Klicken Sie im Menü Bearbeiten auf Rotieren. Das Dialogfeld Rotieren wird eingeblendet.

4 Klicken Sie auf Grad oder Radiant und geben Sie in das Feld Winkel den gewünschten Wert ein, um den die Wand gedreht werden soll.

5 Klicken Sie auf OK. Die ausgewählte Wand oder Wandgruppe wird um den angegebenen Wert gedreht.

So werden Wände in Schritten von 1 Grad rotiert

1 Klicken Sie auf das Objekt, das rotiert werden soll. An den Ecken des Objekts erscheinen so genannte Kontrollpunkte.

2 Drücken und halten Sie die UMSCHALT-Taste gedrückt und drücken Sie auf die linke oder rechte Pfeiltaste, um das Objekt in die jeweilige Richtung zu rotieren.

So wird die Länge eines Wandsegments vom Mittelpunkt aus vorgegeben

1 Klicken Sie in der Werkzeuggruppe Bearbeiten auf das Werkzeug Segment skalieren (benutzerdef. Länge) .

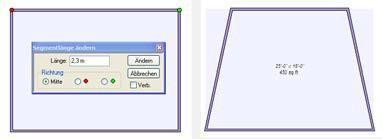

2 Klicken Sie auf eine Innenwand. Das Dialogfeld Segmentlänge ändern wird eingeblendet.

Der rote und grüne Punkt entsprechen den Endpunkten der ausgewählten Wand. Der Punkt, den Sie auswählen, entspricht der Seite, deren Größe geändert wird.

3 Geben Sie die gewünschte Länge ein und klicken Sie auf Ändern. Die Größe des Wandsegments wird geändert.

4 (optional) Markieren Sie das Kontrollfeld des roten Punktes, um den Standort des linken Endes des Wandsegments zu ändern und klicken Sie auf Ändern.

5 (optional) Markieren Sie das Kontrollfeld des grünen Punktes, um den Standort des rechten Endes des Wandsegments zu ändern und klicken Sie auf Ändern.

6 (optional) Entfernen Sie die Markierung des Feldes Verbunden, wenn die Größe der Wand geändert werden soll, ohne dass die angrenzende Wand im rechten Winkel zu ihr verbleibt.

Hinweis: Geben Sie die Maße in Zentimetern oder in Metern und Zentimetern ein und trennen Sie die Werte durch einen Bindestrich. 3,048-0 steht z. B. für 3,048 Meter, während 25,3998 als 25,3998 Zentimeter interpretiert wird.
