Giebelwandsegmente vorgeben

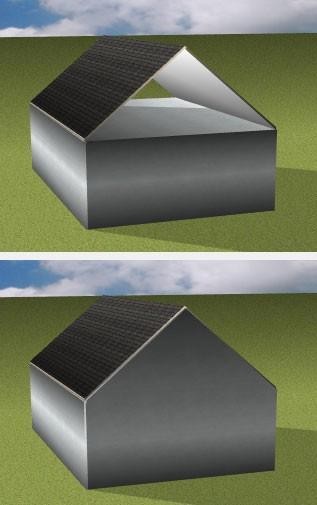

Wenn eine gezeichnete Wand mit einem Giebeldachabschnitt gedeckt werden soll, können Sie die Wand ganz einfach an die Neigung des Daches anpassen. Dabei spielt es keine Rolle, ob Sie das Dach zuerst zeichnen oder erst das Wandsegment ändern.

So wird ein Giebelwandsegment festgelegt

1 Klicken Sie auf den Wandabschnitt, der an das Giebeldach angepasst werden soll. Die Bearbeitungsleiste Wand wird angezeigt.

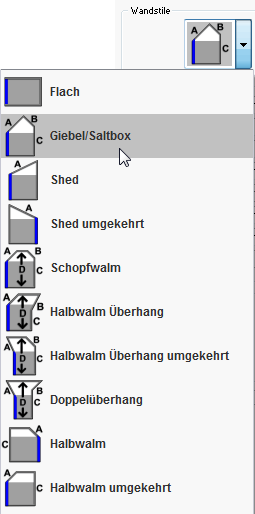

2 Klicken Sie auf die Schaltfläche Wandstil und wählen Sie im Popup-Menü Giebelstil.

3 Geben Sie die Basis-Höhe ein. Die Basis-Höhe, erkennbar an dem blauen Balken, entspricht normalerweise der Deckenhöhe.

4 Geben Sie die Neigung A und B entsprechend der Neigung des zukünftgen Dachabschnitts ein.

5 Geben Sie die Höhe C und D ein (wenn nötig in Entsprechung der Dachlinie). Klicken Sie auf OK.
