3D-Ausschnitt verwenden

A3D-UltimateA3D-Platinum A3D-Gold A3D-Silver Garden-Designer

Mit dem 3D-Ausschnittwerkzeug von Punch! Home Design Software können Sie einzelne Ebenen des Stockwerksplans freilegen. Legen Sie aus nahezu jedem Blickwinkel eine Ebene nach der anderen frei, um die Zimmeranordnung, die Platzierung der Möbel und ähnliche Aspekte besser beurteilen zu können. Sie können beliebig viele Ausschnittlinien hinzufügen, doch es kann immer nur eine aktiv sein.

Das Werkzeug „3D-Ausschnitt“ steht in der Werkzeugleiste „Bearbeiten“ zur Verfügung und wird im Design-Fenster platziert, wo Sie die Länge und den Winkel der Ausschnittlinie vorgeben. Der Ausschnitt kann in drei Richtungen erfolgen, die Sie auf der Registerkarte „Eigenschaften“ festlegen. Sie wird angezeigt, wenn das Werkzeug aufgerufen oder eine Ausschnittlinie ausgewählt wurde.

	img		img		img

​ Vertikal Horizontal von oben Horizontal von unten

Vertikaler Ausschnitt

Bei der vertikalen Richtung wirkt Ihr Design wie ein Puppenhaus, in das Sie hineinsehen können. Bei aktiver vertikaler

Richtung zeigen Pfeile auf der Ausschnittlinie an, in welcher Richtung der Ausschnitt verläuft. Auf der Registerkarte

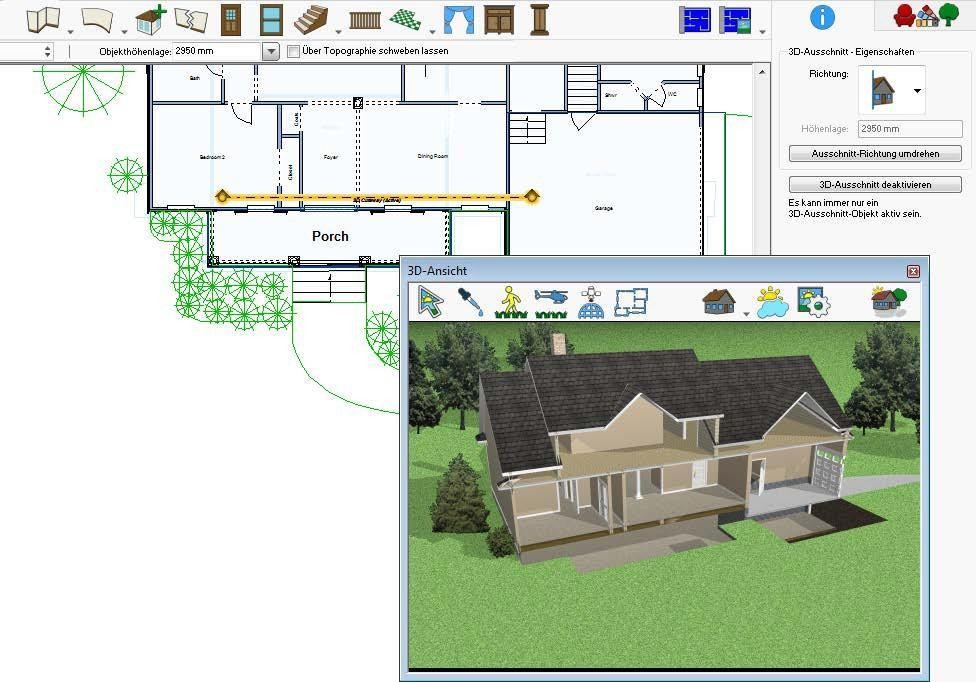

„Eigenschaften“ können Sie die Richtung ändern. In diesem Beispiel wurde die Ausschnittlinie auf der Vorderseite des Hauses platziert und weist auf die Rückseite.

In diesem Beispiel wurde die Ausschnittlinie auf der Vorderseite des Hauses platziert und weist auf die Rückseite.

So wird ein vertikaler Ausschnitt platziert

1 Klicken Sie in der Werkzeugleiste „Bearbeiten“ auf das Werkzeug 3D-Ausschnitt.

2 Klicken Sie auf der Registerkarte „Eigenschaften“ auf das Dropdown-Menü Richtung und wählen Sie Vertikal.

3 Zeichnen Sie die Ausschnittlinie mit der Zeichenmethode Klicken und ziehen und legen Sie damit die gewünschte Länge und den Winkel fest. Nach der Platzierung können Sie die Linie an eine andere Stelle ziehen, um den Ausschnitt anzupassen.

(optional) Klicken Sie auf Ausschnittrichtung umdrehen, wenn der Ausschnitt in eine andere Richtung verlaufen soll. Die Pfeile an den Endpunkten der Ausschnittlinie zeigen die aktuelle Richtung des Ausschnitts an.

4 Öffnen Sie eine 3D-Ansicht und navigieren Sie an die gewünschte Stelle des Designs.

So wird die Anzeige des Ausschnitts vorgegeben

1 Wählen Sie die Ausschnittlinie aus, die aktiviert oder deaktiviert werden soll.

2 Klicken Sie auf der Registerkarte „Eigenschaften“ auf 3D-Ausschnitt deaktivieren, um ihn zu deaktivieren, oder auf 3D-Ausschnitt aktivieren, um ihn zu aktivieren.

(alternativ) Klicken Sie mit der rechten Maustaste auf die Ausschnittlinie und wählen Sie zum Deaktivieren „3D-Ausschnitt deaktivieren“ oder zum Aktivieren auf „3D-Ausschnitt aktivieren“.

So wird der Ausschnitt in der Höhenlage-Ansicht angezeigt

■ Klicken Sie mit der rechten Maustaste ins Design und wählen Sie Ausschnitt in Höhenlage-Ansicht anzeigen.

Horizontaler Ausschnitt

Ein horizontaler Ausschnitt kann von der Ober- oder Unterseite des Designs erfolgen. Wenn eine der horizontalen

Ausschnittrichtungen aktiv ist, können Sie die Höhenlage der Ausschnittlinie festlegen, um zu kontrollieren, wie viel vom Design weggeschnitten wird. Die Höhenlage stellt einen absoluten Wert ausgehend von 0 dar und keinen relativen Wert in Bezug zur Ober- oder Unterseite Ihres Designs. Beträgt die Höhenlage Ihres Ausschnitts zum Beispiel 20 cm, wird das Design 20 cm von oben nach unten oder 20 cm von unten nach oben ausgeschnitten.

Wenn Sie eine Ausschnittlinie platzieren, um die Ober- oder Unterseite Ihres Designs freizulegen, spielen Länge und Richtung der Linie keine Rolle, da die Ausschnittebene auf der Höhenlage der Linie basiert und nicht auf ihrem Winkel oder der Länge.

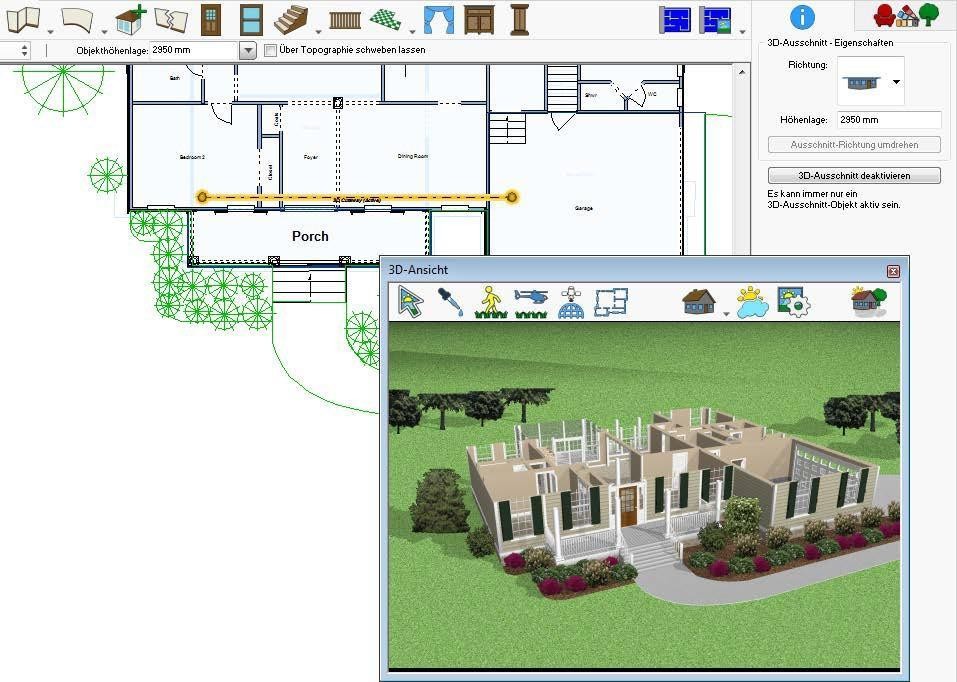

In diesem Beispiel wurde die Ausschnittlinie auf der Höhenlage 25 cm platziert und der Ausschnitt erfolgt von der Oberseite des Hauses.

So wird ein horizontaler Ausschnitt platziert

1 Klicken Sie in der Werkzeugleiste „Bearbeiten“ auf das Werkzeug 3D-Ausschnitt.

2 Klicken Sie auf der Registerkarte „Eigenschaften“ auf das Dropdown-Menü Richtung und wählen Sie Von oben oder Von unten.

3 Zeichnen Sie mit der Zeichenmethode Klicken und ziehen und legen Sie die gewünschte Länge und den Winkel fest. Nach der Platzierung können Sie die Linie an eine andere Stelle ziehen, um den Ausschnitt anzupassen.

4 Geben Sie die Höhenlage für die Ausschnittlinie ein und drücken Sie die EINGABE-Taste.

5 Öffnen Sie eine 3D-Ansicht und navigieren Sie an die gewünschte Stelle des Designs.

So wird die Anzeige des Ausschnitts vorgegeben

1 Wählen Sie die Ausschnittlinie aus, die aktiviert oder deaktiviert werden soll.

2 Klicken Sie auf der Registerkarte „Eigenschaften“ auf 3D-Ausschnitt deaktivieren, um ihn zu deaktivieren, oder auf 3D-Ausschnitt aktivieren, um ihn zu aktivieren.

(alternativ) Klicken Sie mit der rechten Maustaste auf die Ausschnittlinie und wählen Sie zum Deaktivieren „3D-Ausschnitt deaktivieren“ oder zum Aktivieren auf „3D-Ausschnitt aktivieren“.
