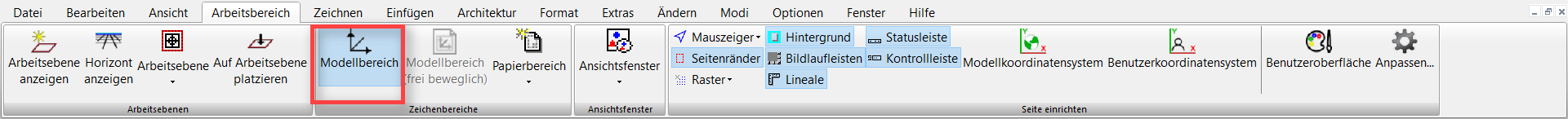

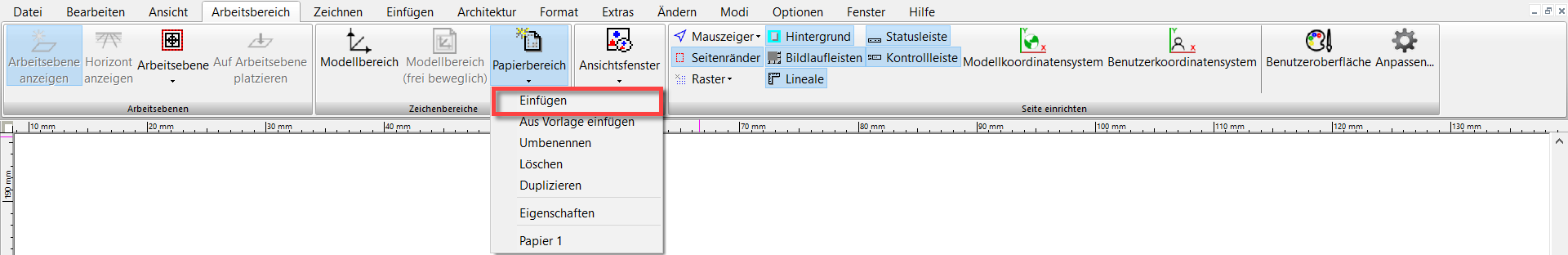

Menü: Ansicht, Modellbereich / Einfügen, Papierbereich

Für Erstellung und Layout Ihrer Zeichnung bietet TurboCAD zwei Zeichnungsumgebungen: Modellbereich und Papierbereich.

• Der Modellbereich ist die Umgebung, in der Sie Ihre Zeichnung erstellen, die meistens als Modell bezeichnet wird. In diesem Bereich fertigen Sie Entwürfe und Konstruktionen an, indem Sie zweidimensionale Zeichnungen oder dreidimensionale Modelle erstellen.
• Der Papierbereich ist die Umgebung, in der Sie das endgültige Layout für den Ausdruck Ihrer Zeichnung auf Papier festlegen. Im Papierbereich ordnen Sie in der Regel die Elemente einer Zeichnung auf einem Bogen Papier an.

Hinweis:* Mit der OptionFrei beweglicher Modellbereichkönnen Sie die Werkzeuge des Modellbereichs in einem Ansichtsfenster des Papierbereichs verwenden.*

Mit der kleinen Schaltfläche am Schnittpunkt der Lineale in der oberen linken Ecke können Sie zwischen dem Modell- und dem Papierbereich wechseln.

Hinweis:* Wenn die *Lineale* ausgeblendet sind, wird die Schaltfläche nicht angezeigt.*

Links unten im Bildschirm befinden sich außerdem Registerkarten für den Arbeitsbereich. Standardmäßig werden die Dateien mit jeweils einer Registerkarte für den Papierbereich geöffnet. Klicken Sie auf die Registerkarten, um zwischen den Bereichen zu wechseln.

Hinweis:* Wenn die Bildlaufleisten ausgeblendet sind, werden diese Registerkarten nicht angezeigt.*
