Flächen-UV-Darstellung

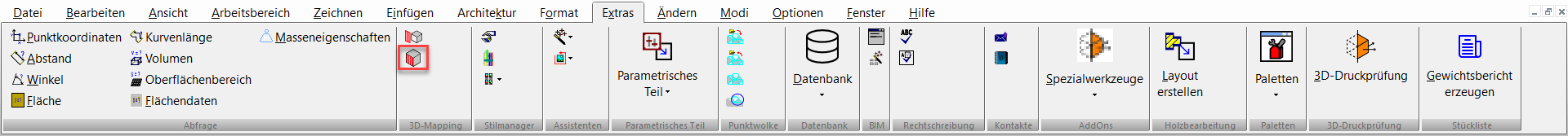

Menü: Extras, Flächen-UV-Darstellung

Flächen-UV-Darstellung wird verwendet, um eine UV-Darstellung der ausgewählten ACIS-Fläche als separates Objekt zu erhalten.

So erzeugen Sie eine UV-Flächendarstellung:

1. Aktivieren Sie die Funktion Flächen-UV-Darstellung.
2. Klicken Sie auf die Fläche des 3D-Objekts, für das Sie eine Flächen-UV-Darstellung erstellen möchten.
3. Positionieren Sie die UV-Darstellung an der gewünschten Stelle in der Zeichnung.

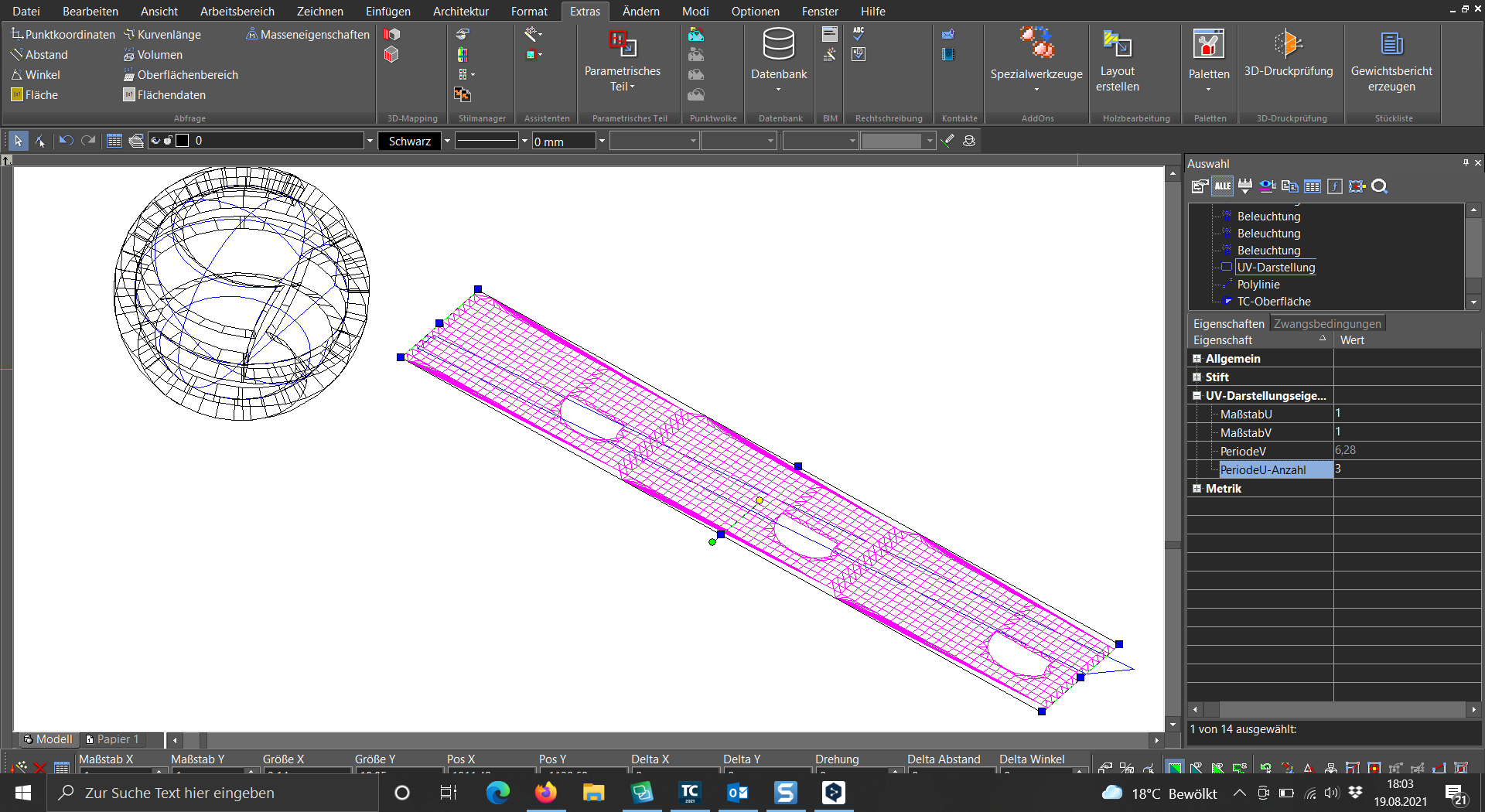

Die Flächen-UV-Darstellung hat folgende Eigenschaften, die sich in der Palette Auswahlinformationen bearbeiten lassen: Maßstab U, Maßstab V, PeriodeV, PeriodeU-Anzahl.

Kontextmenüoption:

Periodizität verwenden: Diese Option ermöglicht die Steuerung der UV-Darstellung unter Verwendung der Periodizität der Flächengleichung.

Oberfläche auf Fläche

Menü: Extras, Oberfläche auf Fläche

Die Funktion Oberfläche auf Fläche wird verwendet, um eine 3D-Mapping-Oberfläche aus einer ausgewählten UV-Darstellung und einer 2D-Kontur, die auf der UV-Darstellung liegt, zu erzeugen.

So erzeugen Sie eine Oberfläche auf einer Fläche:

1. Aktivieren Sie die Funktion Oberfläche auf Fläche.
2. Wählen Sie das Flächen-UV-Darstellungsobjekt aus
3. Wählen Sie ein geschlossenes 2D-Element, das auf der Flächen-UV-Darstellung liegt.
4. Klicken Sie auf Auswahl beenden.

Unter Stärke lässt sich die Stärke der 3D-Map-Oberfläche festlegen. Bei dem sich ergebenden Objekt handelt es sich nicht um einen ACIS-Körper, sondern um eine TC-Oberfläche.
