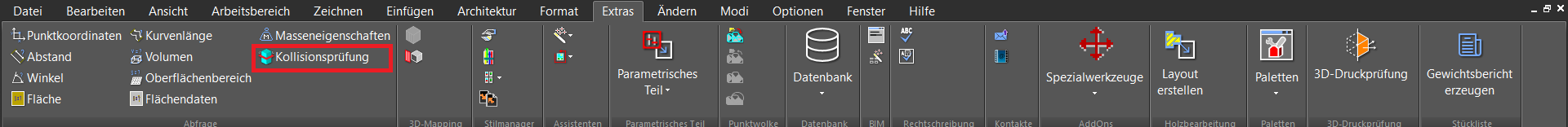

Menü: Extras, Kollisionsprüfung

Der Zweck dieses Werkzeugs ist die Erkennung von Konflikten in der Zeichnung mit mehreren Elementen. Wenn ein Konflikt erkannt wird, wird der Benutzer aufgefordert, eine Excel-Datei zu speichern, in der Details zu allen Konflikten gespeichert werden.

So verwenden Sie die Kollisionsprüfung:

1. Zeichnen Sie mehrere 3D-Körper.
2. Aktivieren Sie das Werkzeug Kollisionsprüfung.
3. Wählen Sie die 3D-Körper aus, für die Sie die Kollisionsprüfung durchführen möchten, oder wählen Sie Gesamte Zeichnung aus in der Kontrollleiste oder im Kontextmenü.
4. Klicken Sie auf Auswahl beenden.

Falls Konflikte erkannt werden, werden Sie aufgefordert, den Speicherort für die Excel-Datei auszuwählen. Andernfalls wird eine Meldung angezeigt, dass keine Kollisionen erkannt wurden.

Die Excel-Datei enthält Details zu den Konflikten und den Konfliktstellen.

Kontextmenüoptionen:

Gesamte Zeichnung: Wählt die gesamte Zeichnung für die Kollisionsprüfung aus.

Elemente auswählen: Ermöglicht die Auswahl von 3D-Elementen, für die die Kollisionsprüfung durchgeführt werden soll.

Auswahl beenden: Auswahl beenden und Kollisionsprüfung durchführen.
