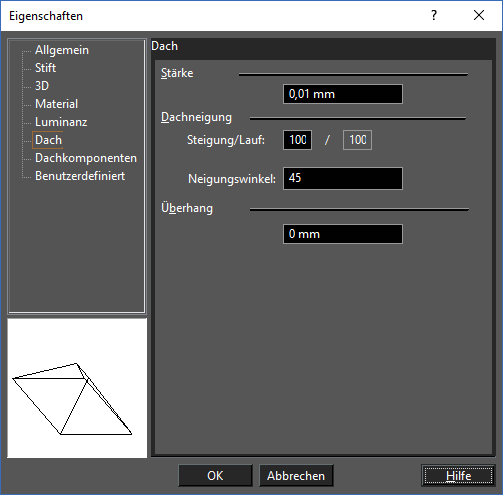

Stärke, Neigungswinkel und Überhang (Vorsprung) des Dachs.

Stärke: Die Dicke des Dachs.

Steigung/Lauf: Definiert die Steigung für den Dachwinkel im Standardformat für das Verhältnis Steigung/Lauf. Für metrische Einheiten beträgt das Verhältnis X zu 100 (X/100). Für englische Einheiten beträgt das Verhältnis X zu 12 (X/12).

Neigungswinkel: Je größer der Winkel, desto steiler die Neigung des Dachs.

Hinweis: Mit diesem Parameter wird die Neigung des ganzen Dachs geändert. Verwenden Sie das Werkzeug Neigungswinkel bearbeiten, um die Neigung von nur einer Fläche zu ändern.

Falls Sie in den Zeichnungseinstellungen unter Winkeloptionen die Option Im Uhrzeigersinn als Winkelrichtung eingestellt haben, passen Sie den Neigungswinkel entsprechend an, d.h. ein Dachwinkel von 45 Grad entspricht aufgrund der veränderten Winkelrichtung 315 Grad. Eine Eingabe von 45 Grad würde eine Fehlermeldung verursachen, da die Dachneigung in die entgegengesetzte Richtung (nach innen) verlaufen würde.

Überhang: Die Länge, mit der das Dach über den definierten Dachumriss hinausragt.

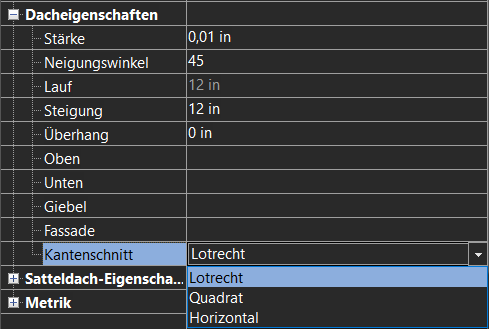

In der Palette Auswahlinformationen finden Sie die zusätzliche Eigenschaft Kantenschnitt.

Kantenschnitt: Bietet zwei Optionen: Lotrecht, Quadrat und Horizontal.

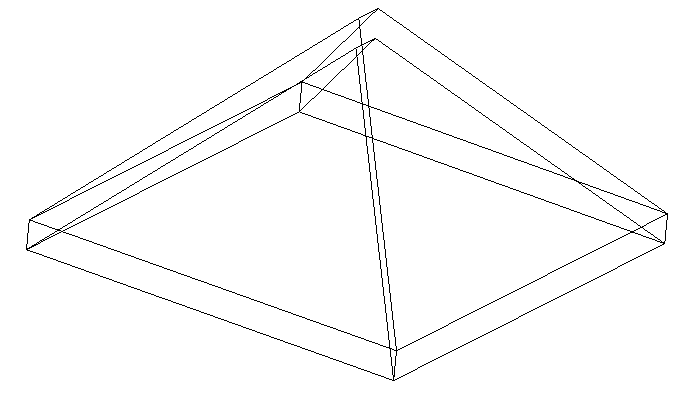

Wenn Lotrecht eingestellt ist, verläuft die Kante rechtwinklig zum Boden (vertikal):

Wenn Quadrat eingestellt ist, verläuft die Kante rechtwinklig zur Ebene des zugehörigen Dachabschnitts. Bei der Einstellung Horizontal verläuft die Kante horizontal zum Boden.

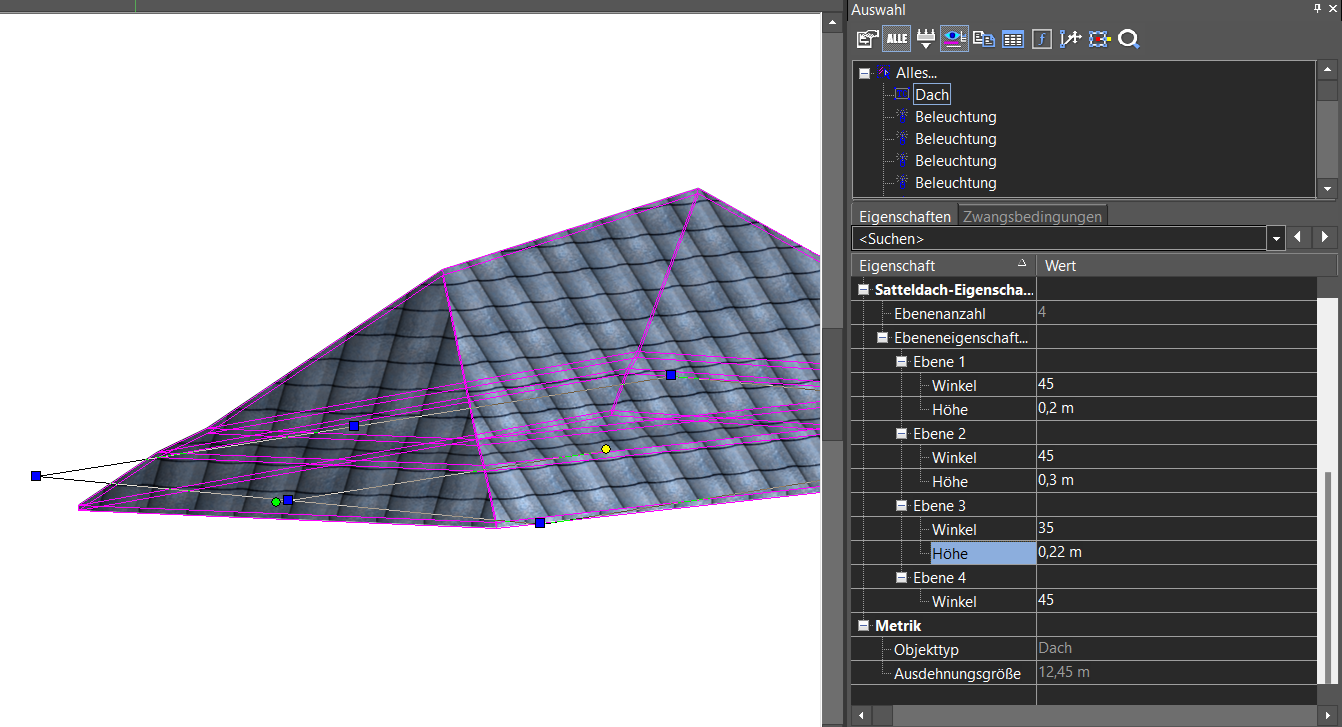

Satteldach-Eigenschaften

Eine Dachebene hat zwei Eigenschaften: Höhe und Winkel. Der Benutzer kann Ebenen bearbeiten:

• Ebene hinzufügen/löschen
• Höhe und Winkel für jede Ebene bearbeiten

Zum Bearbeiten können Sie die Palette Auswahlinformationen oder die Eigenschaften des Dachs (Seite Dachebenen) verwenden. Das abgestufte Dach ist nur für den "lotrechten" Kantenschnitt verfügbar.

Alle Dachwerkzeuge (Neigungswinkel bearbeiten, In Dachplatte umwandeln, Dachmodifikator hinzufügen, Durchbruch einfügen) sind für mehrstufige Dächer verfügbar.

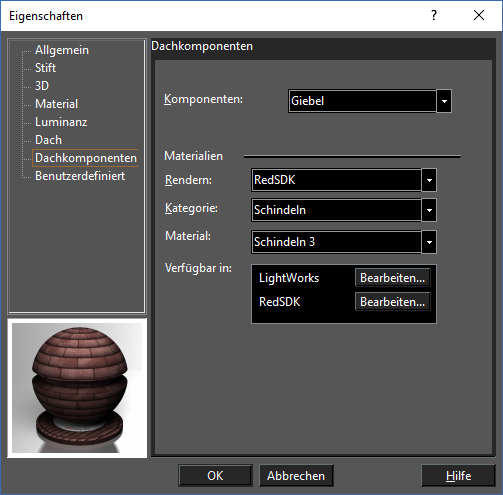

Dachkomponenten

Die Eigenschaften für Dachkomponenten erlauben die Einstellung verschiedener Materialien für jede der Dachkomponenten. Komponenten werden definiert als: Oben, Unten, Giebel und Traufe.
