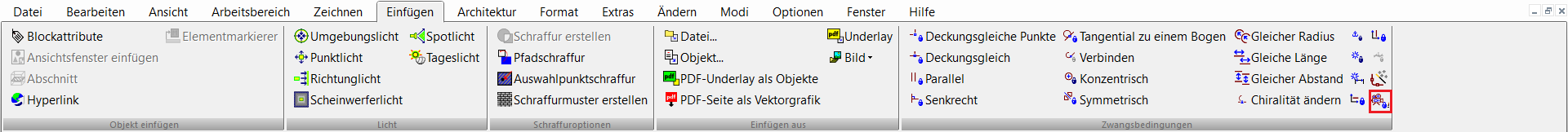

Menü: Zwangsbedingungen, Animation

Dieses Werkzeug ermöglicht es dem Benutzer, Bemaßungen in TurboCAD-Zeichnungen zu animieren. Mit Hilfe von Animationen kann der Benutzer die Begrenzung der beweglichen Teile in einer mechanischen Konstruktion visualisieren. Der Benutzer kann die Animation in einer Schleife abspielen, die Animation anhalten, um verschiedene Parameter zu überprüfen, die Animation von der gleichen Stelle aus erneut abspielen, die Animation Schritt für Schritt inkrementieren oder dekrementieren, die Verzögerung der Animationen wählen und auch die Animationsschritte nach seinen Bedürfnissen auswählen.

Vor Verwendung der Funktion muss die Bemaßung in der Zeichnung ausgewählt werden. Die Bemaßung ist gültig, wenn sie zur Kalkulatorpalette hinzugefügt wurde.

In der Kalkulatorpalette lässt sich auch die zu animierende Variable auswählen.

So erstellen Sie eine Constraint-Animation:

1. Zeichnen Sie ein beliebiges 2D-Objekt mit aktivierter Option Zwangsbedingungen automatisch hinzufügen.
2. Fügen Sie dann einen beliebigen Bemaßungstyp zu diesem gezeichneten 2D-Objekt hinzu.
3. Aktivieren Sie die Funktion Constraint-Animatio****n.
4. Klicken Sie auf die dem 2D-Objekt hinzugefügte gültige Bemaßung. Das Dialogfeld Constraint-Animation wird geöffnet.
5. Stellen Sie die Zwangsbedingungsparameter ein und drücken Sie dann auf Abspielen, um die Animation anzusehen.

Parameter:

Anfang: Definiert die Länge, den Abstand, die Größe oder den Winkel der Anfangsbemaßung für die Animation.

Endpunkt: Definiert die Länge, den Abstand, die Größe oder den Winkel der Endbemaßung für die Animation.

Schritte: Definiert die Anzahl der erforderlichen Schritte/Sprünge vom Start- zum Endpunkt.

Verzögerung: Definiert die Zeitverzögerung pro Schritt.

Abspielen: Spielt die Animation ab.

Anhalten: Stoppt die Animation.

Endlosschleife: Spielt die Animation beim Erreichen des Endes in wiederholt ab.
