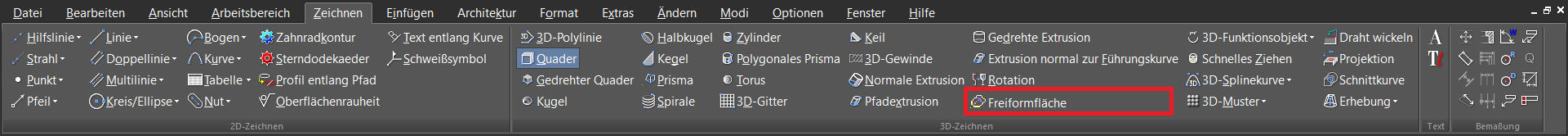

Menü: Zeichnen, 3D-Objekt, 3D-Profilobjekt, Freiformfläche

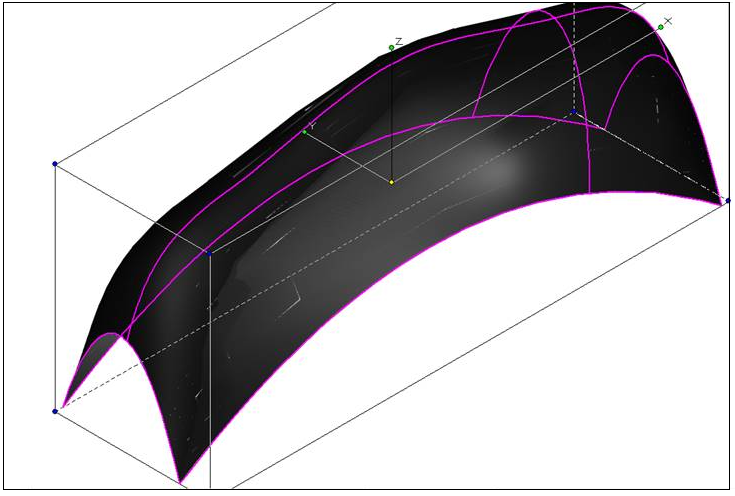

Das Erzeugen einer Freiformfläche ist der Vorgang des Anpassens einer NURB-Oberfläche an eine Reihe von äußeren Kurvengrenzen. Das Freiformflächenwerkzeug ergänzt vorhandene Skinning- und Ausformungswerkzeuge um eine Technik, die häufig zum Füllen oder Schließen von Öffnungen in Oberflächenmodellen verwendet wird. Zur Steuerung der inneren Oberflächenform bietet eine Freiformfläche auch die Möglichkeit, Leitkurven anzugeben.

So erstellen Sie ein Freiformflächenobjekt:

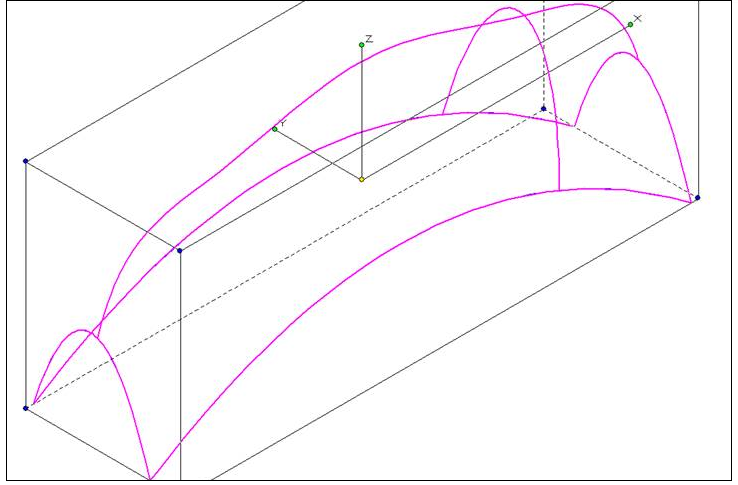

1. Definieren Sie ein Umlaufprofil. Ein Umlaufprofil ist eine Reihe von Kurven, Polylinien, Bögen (2D oder 3D), die eine geschlossene Schleife bilden. Die Schleife des Profils darf sich nicht selbst schneiden.
2. Definieren Sie Leitlinien. Dies können Punkte, Kurven, Polylinien oder Bögen sein. Leitlinien sind ein optionaler Parameter bei der Erstellung von Freiformflächen.
3. Wählen Sie das geschlossene Umlaufprofil aus.

4. Aktivieren Sie die Option Zusammengesetztes Profil verwenden (falls erforderlich) im Kontextmenü oder in der Kontrollleiste.

5. Wählen Sie Beenden aus dem Kontextmenü oder der Kontrollleiste.


Wenn Sie die Informationen über das Freiformflächenobjekt in der Palette Auswahlinformationen auswählen und dann anzeigen lassen, ist außerdem eine Option MaxSpannen vorhanden, die, wenn sie verändert wird, die Freiformflächenausdehnung entsprechend dem vom Benutzer eingegebenen Wert ändert. Der Wert steuert die maximale Anzahl von B-Spline-Spannweiten in jeder Richtung, die die Freiformfläche haben kann. Kleine Werte führen zu Oberflächen mit wenigen Freiheitsgraden, die große Lücken aufweisen können, während große Werte zu Oberflächen mit vielen Kontrollpunkten führen können, was sich nachteilig auf die Leistung auswirkt.
