Menü: Ändern, Objekt stutzen

Das Werkzeug Objekt stutzen lässt sich verwenden, um Dachplatten und Wände mit geschlossenen 2D-Objekten zu stutzen.

Hinweis: Das 2D-Objekt muss sich auf der gleichen Arbeitsebene wie das zu stutzende 3D-Objekt befinden. Verwenden Sie den Befehl Arbeitsebene durch Objekt , um die korrekte Arbeitsebene einzustellen, bevor Sie das 2D-Objekt zeichnen, anhand dessen das 3D-Objekt gestutzt werden soll. Da die Arbeitsebene für Wände horizontal und nicht vertikal ist, sind die Effekte beim Stutzen begrenzt.

So stutzen Sie ein Architekturobjekt mit dem Stutzwerkzeug:

1. Aktivieren Sie das Werkzeug Objekt stutzen.
2. Aktivieren Sie die Option Geschlossene Kontur aus geschlossenem Objekt extrahieren in der Kontrollleiste oder im Kontextmenü.

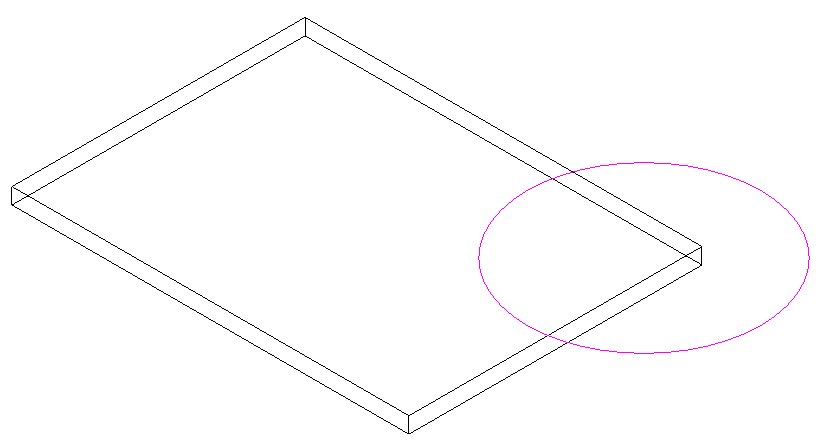

3. Wählen Sie das Objekt aus, die als Stutzelement verwendet werden soll.

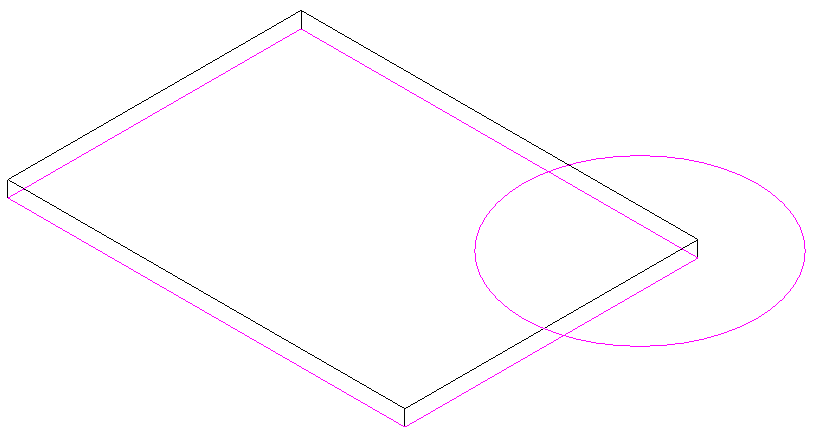

4. Wählen Sie das zu stutzende Objekt aus.

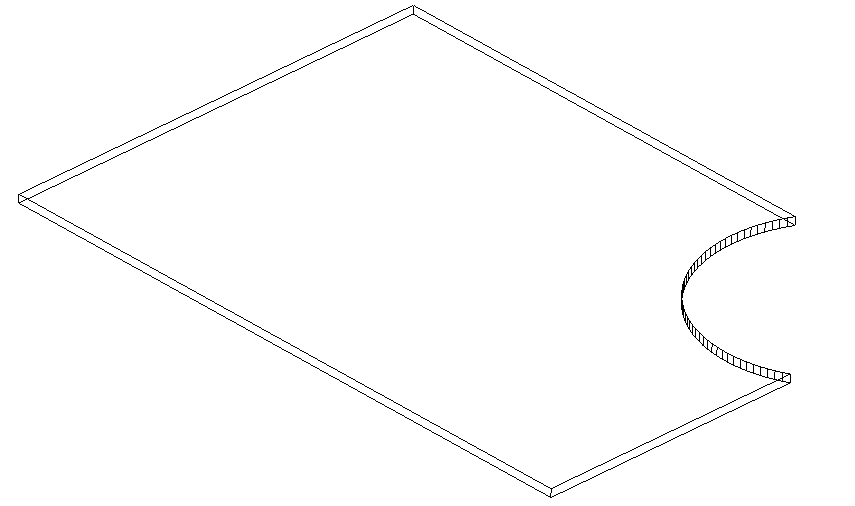

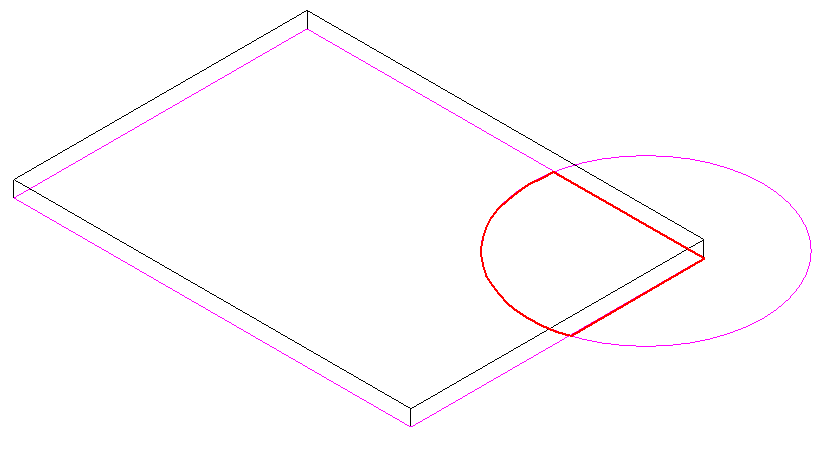

5. Wählen Sie den zu stutzenden Teil des Objekts aus.
