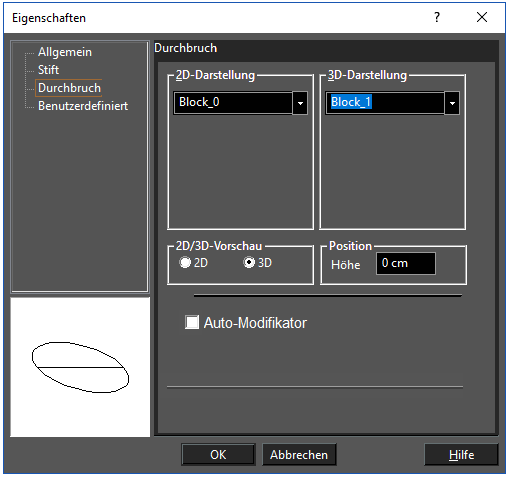

Vor dem Einfügen eines Durchbruchs müssen die zu dessen Darstellung verwendeten 2D- und 3D-Blöcke (bereits erstellt) ausgewählt werden. Öffnen Sie hierzu das Fenster Eigenschaften, indem Sie mit der rechten Maustaste auf das Symbol Durchbruch einfügen klicken.

2D-Darstellung, 3D-Darstellung: Die zur Darstellung des Durchbruchs verwendeten Blöcke. Der 2D-Block wird in Planansichten, der 3D-Block in allen anderen Ansichten verwendet.

2D/3D-Vorschau: Die Vorschau wird auf der linken Fensterseite angezeigt, so dass Sie prüfen können, ob der richtige Block ausgewählt ist.

Position, Höhe: Der Abstand zur Arbeitsebene, auf der der Durchbruch eingefügt wird. Dies kann bei Fenstern hilfreich sein, die in einer bestimmten Höhe vom Boden positioniert werden sollen.

Auto-Modifikator: Diese Option ermöglicht es, einen Durchbruch mit einem nicht rechteckigen Umriss einzufügen.

Tipp: Wenn Sie mehrere Arten von Durchbrüchen erstellen und speichern möchten, können Sie einzelne Stile erstellen (Fenster Eigenschaften*, Seite* Allgemein). Auf diese Weise müssen Sie nicht Eigenschaften von Durchbrüchen neu erstellen, die bereits eingefügt wurden. Siehe Voreingestellte Eigenschaftswerte.
