RedSDK- und LightWorks-Funktionen sind nur mit den optional erhältlichen Rendermodulen verfügbar.

Menü: Ansicht, Kamera, Eigenschaften

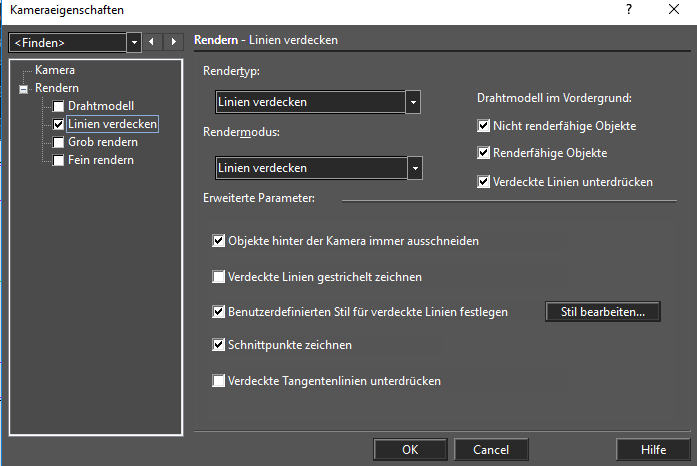

Parameter für den Rendermodus Linien verdecken.

Rendertyp: Das Grafikmodul, das zum Erstellen der gerenderten Ansicht verwendet wird.

• Linien verdecken: Standardanzeigemodus – transparentes Rendern.
• LightWorks: Nicht transparentes Rendern.
• Visualisierung: Verdeckte Linie als gestrichelte Linie.

Rendermodus: Für beide Rendertypen stehen die folgenden Modi zur Verfügung:

• Linien verdecken: Zeigt nur die Kontur an. Die Anzeige von Schnittpunkten und verdeckten Linien hängt von den Optionen im unteren Bereich dieses Fensters ab. Farben werden angezeigt.
• OpenGL, Verborgen: Nicht transparentes Drahtmodell-Rendern, bei dem verdeckte Linien unterdrückt werden. Farben werden nicht angezeigt.
• OpenGL, verborgene Materialfarbe: Nicht transparentes Drahtmodell-Rendern, bei dem verdeckte Linien unterdrückt werden. Materialien und Beleuchtungen werden ebenfalls gerendert.
• Verdeckte Linienkanten: Stellt Kanten als verdeckte Linien dar.

Objekte hinter der Kamera immer ausschneiden**:** Erstellt Querschnitte, indem eine Kamera innerhalb des Objekts platziert wird. Das Objekt wird dabei durch eine Ebene, die senkrecht zur Kamerarichtung verläuft, geschnitten.

Verdeckte Linien gestrichelt zeichnen: Zeigt alle verdeckten Linien gestrichelt an.

Benutzerdefinierten Stil für verdeckte Linien festlegen: Ermöglicht es Ihnen, einen benutzerdefinierten Linienstil für verdeckte Linien festzulegen. Klicken Sie auf Stil bearbeiten, um im Fenster Eigenschaften die Seite Stift aufzurufen.

Schnittpunkte zeichnen: Blendet die Linien von Objektschnittpunkten ein.

Verdeckte Tangentenlinien unterdrücken: Blendet verdeckte Tangentenlinien aus.

Hinweis: Ausführliche Informationen über das Rendern mit TurboCAD finden Sie unter Rendern.
