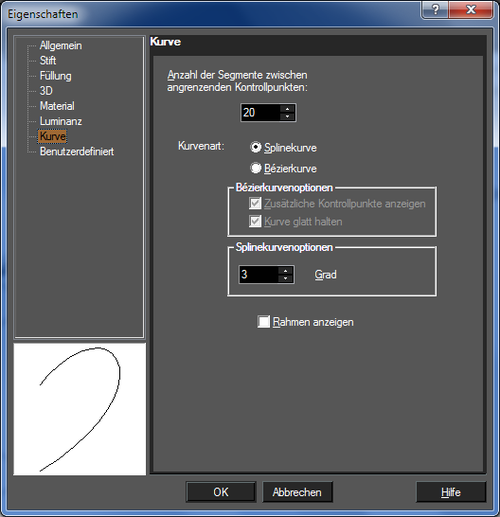

Kurveneigenschaften können im Fenster Eigenschaften auf der Seite Kurve festgelegt werden.

Anzahl der Segmente zwischen angrenzenden Kontrollpunkten: Kurven bestehen aus vielen kleinen Liniensegmenten, die zwischen Kontrollpunkten gezeichnet werden. Eine hohe Anzahl von Segmenten führt zu einer glatteren Kurve, eine niedrige Anzahl lässt die Kurve eher zusammengesetzt aussehen.

Hohe Anzahl von Segmenten

Niedrige Anzahl von Segmenten

Kurvenart: Wählen Sie zwischen einer Bézierkurve oder Splinekurve. Bézierkurven schneiden die Kontrollpunkte; Splinekurven bewegen sich in Richtung der Kontrollpunkte, schneiden sie aber nicht (mit dieser Option wird ein Spline durch Kontrollpunkte und nicht ein Spline durch Einfügepunkte) erstellt.

Bézierkurve

Splinekurve

Bézierkurvenoptionen: Wenn die Kurve eine Bézierkurve ist, sind die folgenden Optionen verfügbar:

• Zusätzliche Kontrollpunkte anzeigen: Zusätzliche Kontrollpunkte werden angezeigt, wenn der Modus Knoten bearbeiten aktiv ist (siehe Bearbeitungswerkzeugund Spline- und Bézierkurven bearbeiten). Dadurch wird auch das Kontrollkästchen Kurve glatt halten aktiviert.
  Normale Kontrollpunkte im Modus Knoten bearbeiten
  Zusätzliche Kontrollpunkte im Modus Knoten bearbeiten
• Kurve glatt halten: Wenn Sie dieses Kontrollkästchen aktivieren, bleiben die zusätzlichen Kontrollpunkte der einzelnen Knoten linear, so dass an einem Knoten keine scharfen Kanten erstellt werden können. Wenn diese Option deaktiviert ist, können alle zusätzlichen Knoten unabhängig voneinander verschoben werden.
  Kurve glatt halten – Zusätzliche Knoten bleiben linear
  Kontrollkästchen Kurve glatt halten deaktiviert

Warnung: Durch Änderungswerkzeuge wie Teilen oder Stutzen kann eine Kurve stark geändert werden, da gelöschte Kontrollpunkte keine Wirkung mehr haben.

Splinekurvenoptionen: Der Gradwert erzeugt eine Splinekurve der n-ten Ordnung und wirkt sich auf die Glattheit der Splinekurve aus.

Rahmen anzeigen: Wenn Sie dieses Kontrollkästchen aktivieren, wird ein Polylinienrahmen angezeigt, der die Kontrollpunkte der Kurve verbindet. So wird optisch dargestellt, wie die Kurve gezeichnet wird.
