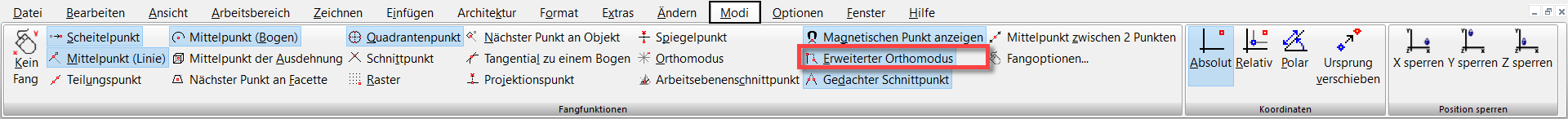

Menü: Modi, Fangfunktionen, Erweiterter Orthomodus

Fang an Punkten, die orthogonal zu vorhandenen Punkten liegen. Die Option Magnetischen Punkt anzeigen muss aktiviert sein.

1. Beginnen Sie mit einer Polylinie mit zwei linearen Segmenten und fügen Sie anschließend das dritte Segment wie folgt ein:

2. Um das dritte Segment abzuschließen, halten Sie den Mauszeiger zunächst über den Anfangspunkt. Es wird eine Hilfslinie angezeigt, die von diesem Punkt aus vertikal verlängert wird. Sie können Punkte entlang dieser Linie fangen.

3. Von diesem Punkt aus können auch horizontale Hilfslinien verlängert werden, wenn sich der Mauszeiger rechts oder links davon befindet.


Hinweis: Wenn die Option Hilfslinien immer zeigen im Fenster Zeichenhilfen aktiviert ist, werden auch dann Hilfslinien angezeigt, wenn Sie den Mauszeiger davon weg bewegen.
