Methode für die UV-Parametrisierung festlegen


Projektion: In diesem Fall werden die Koordinaten für die UV-Parametrisierung für jede Facette auf eine bestimmte Ebene projiziert.

Aktuelle UV-Daten verwenden: In diesem Fall werden die bereits eingestellten Strukturkoordinaten verwendet. Diese Methode kann für Modelle nützlich sein, die aus anderen Programmen stammen und bei denen Strukturkoordinaten eingestellt wurden (auf dem Bild unten wird ein Beispiel für ein Modell aus SketchUP verwendet).


LSCM (Dreiecke):

Nur von TurboCAD Pro Platinum unterstützt

LSCM (Least Squares Conformal Maps, kleineste Quadrate in konformen Abbildungen) ist ein komplexerer Algorithmus, der bessere Ergebnisse beim Entpacken erzielt.

Für die Anwendung dieses Algorithmus gibt es aktuell die wichtige Einschränkung, dass alle Facetten aus Dreiecken bestehen müssen.

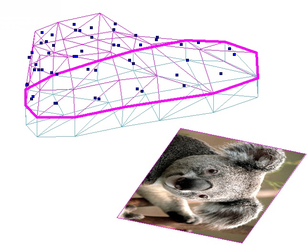

Zum Beispiel hat dieses Segment Facetten, die praktisch orthogonal zueinander liegen:

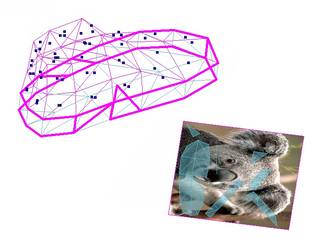

Mit der Projektionsmethode ist das Ergebnis wie folgt:

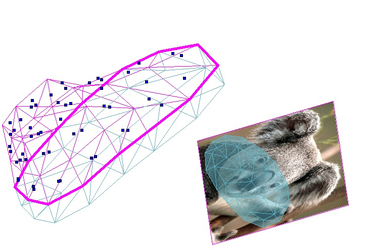

Mit LSCM wird folgendes Ergebnis erzielt:

.

** Projektionsrichtung für die UV-Parametrisierung festlegen**

Hinweis: Diese Option ist nur für die Methode Projektion gültig.

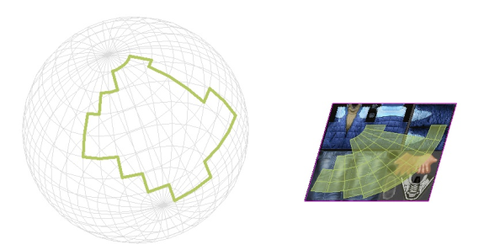

Automatisch: In diesem Fall wird die Projektionsrichtung automatisch vom Programm gewählt.

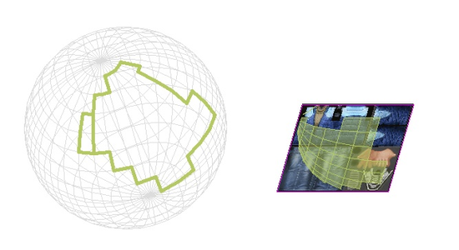

X-Achse: In diesem Fall wird als Projektionsrichtung die X-Achse der aktuellen Arbeitsebene verwendet.

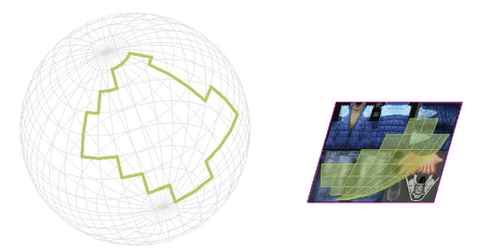

Y-Achse: In diesem Fall wird als Projektionsrichtung die Y-Achse der aktuellen Arbeitsebene verwendet.

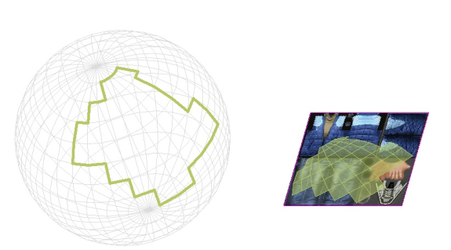

Z-Achse: In diesem Fall wird als Projektionsrichtung die Z-Achse der aktuellen Arbeitsebene verwendet.

Werte für die UV-Parametrisierung festlegen

Selbstüberschneidungen in 2D-Teilen beheben: Diese Option wirkt sich auf das Vorhandensein von selbstüberschneidenden Facetten in 2D-Teilen aus. Dies kann beim Rendern zu Artefakten führen. Wenn diese Option aktiviert ist, wird beim Entpacken das Vorhandensein von Selbstüberschneidungen geprüft und es erfolgt der Versuch einer Neusegmentierung mit dem Ziel, Selbstüberschneidungen zu entfernen. Dieser Vorgang kann einige Durchgänge und viel Zeit erfordern, wird aber für komplexe Körper empfohlen.

Deaktiviert

Aktiviert

Löcher in 2D-Teilen entfernen: Wenn diese Option aktiviert ist, erfolgt der Versuch einer Zusammenführung von großen und kleinen 2D-Teilen. Dazu ist eine Reduzierung der Anzahl kleiner 2D-Teile nötig.

Hinweis: Diese Option ist nur für die Methode Projektion gültig.
