1. Verwenden Sie eine Polylinie, um im Papierbereich in der Ansicht Plan eine aus mehreren Segmenten bestehende Abschnittslinie zu zeichnen.

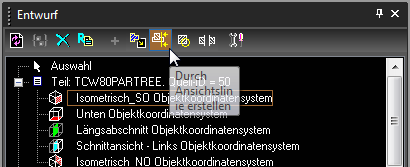

2. Klicken Sie in der Entwurfspalette auf Durch Ansichtslinie erstellen.

3. Wenn Sie der Ansicht Text zuweisen möchten (wie z. B. einen Buchstaben), geben Sie ihn in der Kontrollleiste im Feld
   Text ein.
4. Wählen Sie zuerst die Ansicht aus, deren Schnittansicht erstellt werden soll.

5. Dann wählen Sie die Ansichtslinie aus. In diesem Fall ist das die Polylinie.

6. Im nächsten Schritt definieren Sie die Sichtrichtung. Verschieben Sie den Mauszeiger, um zwischen den beiden Richtungsoptionen zu wechseln.

7. Bestätigen Sie durch Klicken die korrekte Richtung.


Hinweis: Sie können die Sichtrichtung auch nach dem Erstellen der Abschnittslinie ändern. Öffnen Sie im Fenster Eigenschaften der Abschnittslinie die Seite Format*. Aktivieren (oder deaktivieren) Sie hier das Kontrollkästchen* Seite wechseln*.*

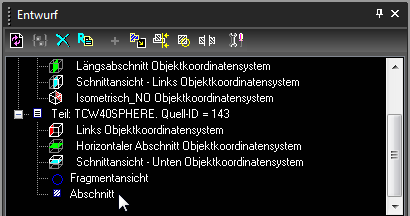

Die ausgerichtete Ansicht wird erstellt und in der Entwurfspalette aufgelistet. In der Zeichnung wird sie jedoch noch nicht angezeigt.

Fügen Sie die ausgerichtete Ansicht in die Zeichnung ein, und legen Sie den Maßstab gemäß der Ansicht Plan fest.

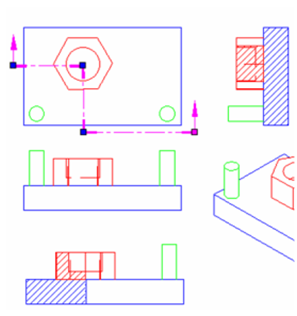

Standardmäßig ist dies eine ausgerichtete Ansicht. Die Anzeige entspricht dem „Auffalten" der Polylinie.

1. Um zu einer nicht ausgerichteten Ansicht zu wechseln, öffnen Sie im Fenster Eigenschaften der Ansichtslinie die Seite Format. Deaktivieren Sie das Kontrollkästchen Ausgerichtete Ansicht.

   Die Ansicht ist nun nicht mehr "aufgefaltet".

2. Eine weitere Möglichkeit zum Ändern einer ausgerichteten Schnittansicht besteht darin, das Bearbeitungswerkzeug bei der Polylinie zu verwenden.

3. Ändern Sie die Polylinie durch Verschieben, Hinzufügen oder Löschen von Knoten. Beim Ändern der Polylinie wird die Schnittansicht aktualisiert.

   Wenn Sie Zeichen auf der Abschnittslinie hinzufügen oder ändern möchten, verwenden Sie im Fenster Eigenschaften der Abschnittslinie die Seiten Allgemein und Text. Siehe Abschnittslinieneigenschaften.

Hinweis: Beachten Sie, dass zwischen einem Abschnitt und einer Schnittansicht ein Unterschied besteht. Mit der 3D-Funktion Abschnitt (siehe Unterteilen von Volumenkörpern**) wird ein tatsächlicher Abschnitt eines 3D-Objekts erstellt, wohingegen mit einer Schnittansicht die Sicht in Richtung der Abschnittslinie angezeigt wird.

In diesem Beispiel ist die untere Ansicht eine Schnittansicht mit Sichtrichtung der Linie A-A.

Das folgende Beispiel zeigt den bei der Linie A-A erstellten Abschnitt.
