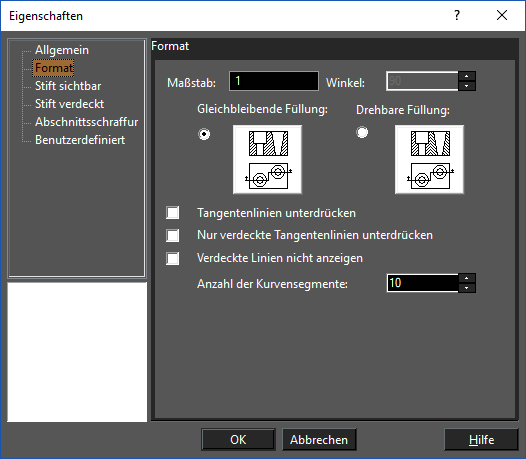

In diesem Fenster können Sie den Maßstab der Ansicht ändern.

Ausrichtung der Füllung: Wählen Sie Drehbare Füllung oder Gleichbleibende Füllung. Dies legt fest, ob sich das Füllmuster bei Abschnittslinien mit internen Knoten und Versatz dreht oder nicht.

Maßstab: Definiert den Maßstab des Entwurfsobjekts.

Winkel: Legt den Winkel der Fülldrehung fest, wenn die Füllung drehbar ist.

Tangentenlinien unterdrücken: Blendet alle Tangentenlinien aus.

Nur verdeckte Tangentenlinien unterdrücken: Unterdrückt das Überzeichnen, wenn zwei oder mehr Linien sich aufgrund von Tangentialität überschneiden.

Verdeckte Linien nicht anzeigen: Diese Option definiert, ob alle verdeckten Linien eines Entwurfsobjekts angezeigt oder ausgeblendet werden. Dadurch lässt sich das Verhalten besser vorhersehen, da verdeckte Linien nicht mit Fangfunktionen interagieren.

Anzahl der Kurvensegmente: Diese Option definiert die Anzahl der Segmente zwischen benachbarten Kontrollpunkten und wird auf alle Kurven innerhalb des Entwurfsobjekts angewendet. Dies ist eine Speichersparoption.

Layergruppe: Wählen Sie eine Layergruppe aus. Die Layergruppe kann sowohl sichtbare als auch nicht sichtbare Layer enthalten.
