Nur von TurboCAD Pro Platinum unterstützt

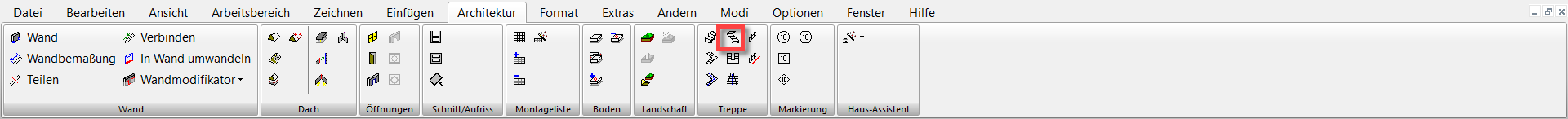

Menü: Architektur, Treppe und Geländer, Wendeltreppe

Erstellt eine Wendeltreppe.

1. Aktivieren Sie Wendeltreppe und öffnen Sie die Seite Treppe in den Eigenschaften für die Treppe. In diesem Beispiel ist die Treppe Rechtsläufig. Die verbleibenden Parameter steuern die vertikalen und horizontalen Maße der Treppe.


Hinweis: Weitere Treppeneigenschaften, wie z. B. Stufen- und Setzstufendicke, Unterschneidung und Materialien können im Stilmanager eingestellt werden. Siehe Treppenstile**. Nachdem Sie die Stile definiert haben, können Sie den Treppentyp auf der Seite Allgemein der Eigenschaften einstellen.

1. Die nächsten drei Klicks definieren die Bemaßungen der Treppe. Der erste Klick definiert den Mittelpunkt, der zweite Klick den Innenradius und der dritte Klick den Außenradius der Treppe. Sie können diese Werte auch in der Kontrollleiste eingeben.

   Der Abstand zwischen Innen- und Außenradius bestimmt die Stufenlänge. Falls sich dieser Wert von der in den Eigenschaften eingestellten Stufenlänge unterscheidet, wird die Stufenlänge entsprechend überschrieben. Der Wert kann jedoch zu einem späteren Zeitpunkt in den Eigenschaften geändert werden.
2. Stellen Sie dann ausgehend vom Kreismittelpunkt den Anfangswinkel ein. Der Anfangswinkel bestimmt, an welcher Stelle die erste Stufe erscheint

   Die Wendeltreppe wird erstellt.


Dies ist die rechtsläufige Treppe in der isometrischen Ansicht. Die Höhe der Treppe wird durch die Anzahl der Steigungen multipliziert mit der Höhe der Steigung bestimmt. Beide Werte können in den Eigenschaften angepasst werden.
