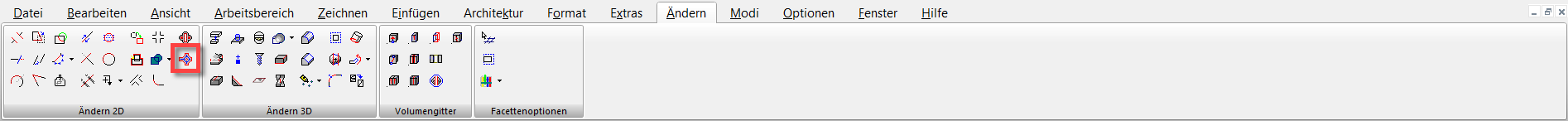

Menü: Ändern, Dickes Profil

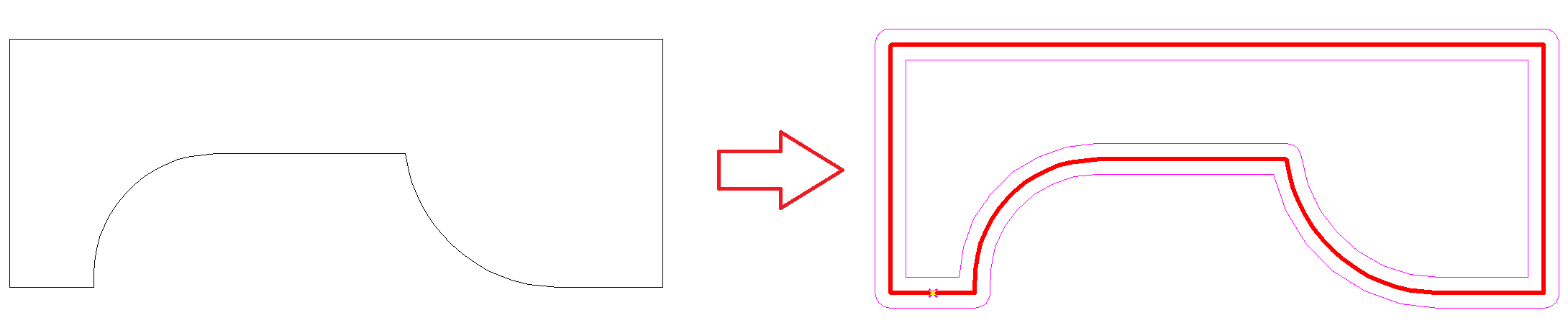

Dieses Werkzeug mit Optionen für Breite und Ecktyp lässt sich auf aus Linien/Polylinien/Kreisen/Bögen bestehenden Objektgruppen anwenden, die sich auf der gleichen Ebene befinden. Auf diese Weise lassen sich 2D-Profile (geschlossene Objekte mit Fläche) aus Polylinien und Kurven erzeugen. Sie können entweder offene oder geschlossene 2D-Linien, Bögen, Polylinien oder Kurven (Spline oder Bézier) auswählen und das Profil dieser Objekte verdicken, indem Sie eine Breite auf beiden Seiten des Objekts als Verstärkung definieren. Das Werkzeug lässt sich mit definierter Breite und Ecktyp auf Objektgruppen anwenden. Dabei entsteht eine Reihe von Polylinien, miteinander verbundener Polylinien (diese beiden Optionen stehen für TurboCAD-Versionen ohne ACIS zur Verfügung), ein Bereich oder eine Reihe von ACIS-Blechelementen (nur TurboCAD Pro & Pro Platinum).

Hinweis: Die Profile werden automatisch anhand der für die Originalobjekte definierten Breite verdickt.

Beispiel:

1. Anwendung bei geschlossenen Polylinien

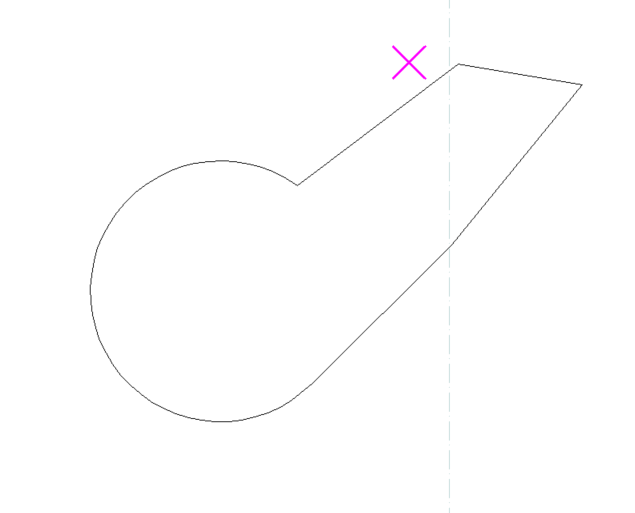

Originalobjekt ist eine geschlossene Polylinie mit Linien- und Bogensegmenten:

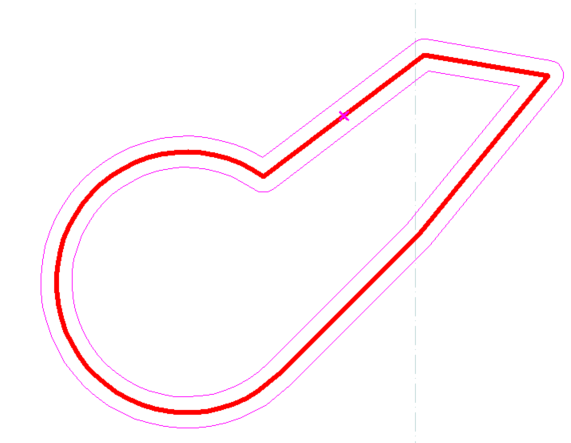

Nach Verwenden des Werkzeugs Dickes Profil (mit einer Breite von 15 mm auf beiden Seiten und abgerundeten Ecken).

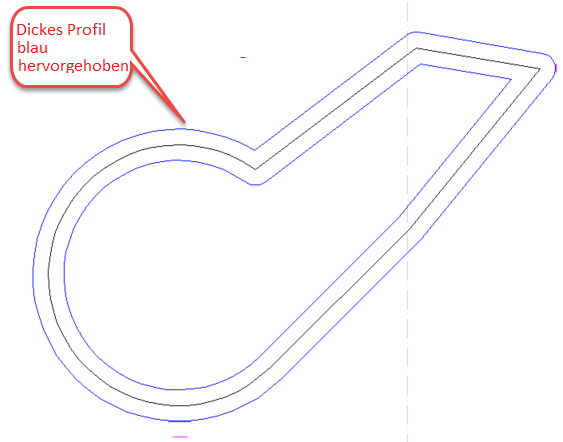

Fertiges Objekt mit dickem Profil nach Klicken auf Beenden.

2. Anwendung bei offenen Bögen

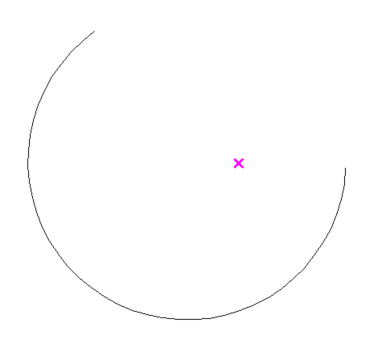

Originales Bogensegment:

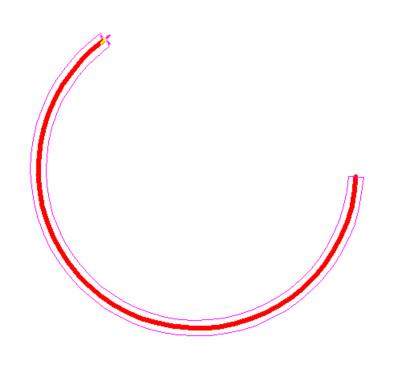

Nach Verwenden des Werkzeugs Dickes Profil (mit einer Breite von 5 mm auf beiden Seiten des Bogens):

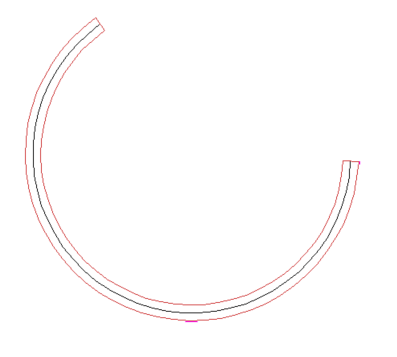

Fertiges Objekt mit dickem Profil nach Klicken auf Beenden**:**

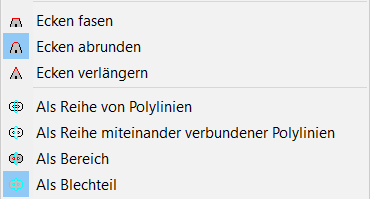

Kontextmenüoptionen:

Ecken fasen: Ecken des sich ergebenden Objekts werden gefast.

Ecken abrunden: Ecken des sich ergebenden Objekts werden abgerundet.

Ecken verlängern: Ecken des sich ergebenden Objekts werden verlängert.

Als Reihe von Polylinien: Das sich ergebende Objekt besteht aus einer Reihe von Polylinien.

Als Reihe miteinander verbundener Polylinien: Das sich ergebende Objekt besteht aus einer Reihe miteinander verbundener Polylinien.

Als Bereich: Das sich ergebende Objekt besteht aus einem Bereich, der sich extrudieren lässt.

Als Blechteil: Das sich ergebende Objekt besteht aus einem ACIS-Volumenkörper, auf den sich die Funktion Blech verstärken anwenden lässt.
