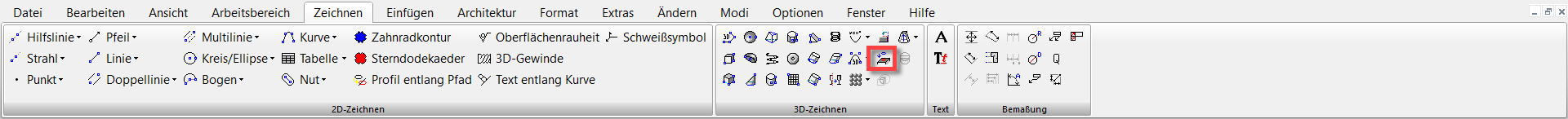

Menü: Ändern, Projektion

Projiziert eine 2D-Kurve auf eine Volumenkörperfläche (keine einfache Fläche). Die 2D-Kurve kann offen oder geschlossen sein.

Dieses Beispiel zeigt eine 2D-Polylinie und eine Normale Extrusion aus einer Polylinie mit Liniensegmenten. Wählen Sie zuerst die 2D-Kurve aus. Wählen Sie dann die Fläche aus. Obwohl die Normale Extrusion ein Objekt ist, werden die Flächen bei diesem Werkzeug noch als Einzelflächen betrachtet.

Hinweis: Selbst wenn Sie eine Projektion auf eine Fläche wie diese durchführen, muss der Objekttyp ein Volumenkörper sein, wie unter den Eigenschaften des Objekts auf der Seite 3D festgelegt.

Die Projektionskurven werden erstellt. Bei einer planaren Fläche können die Kurven auf die gedachte Ausdehnung der Fläche platziert werden.

In dieser Ansicht ist die Projektion besser zu erkennen.

Wenn Sie auf eine gekrümmte Fläche projizieren, wird die Projektion in Richtung Mitte der gekrümmten Fläche skaliert.

Local Menu Options:

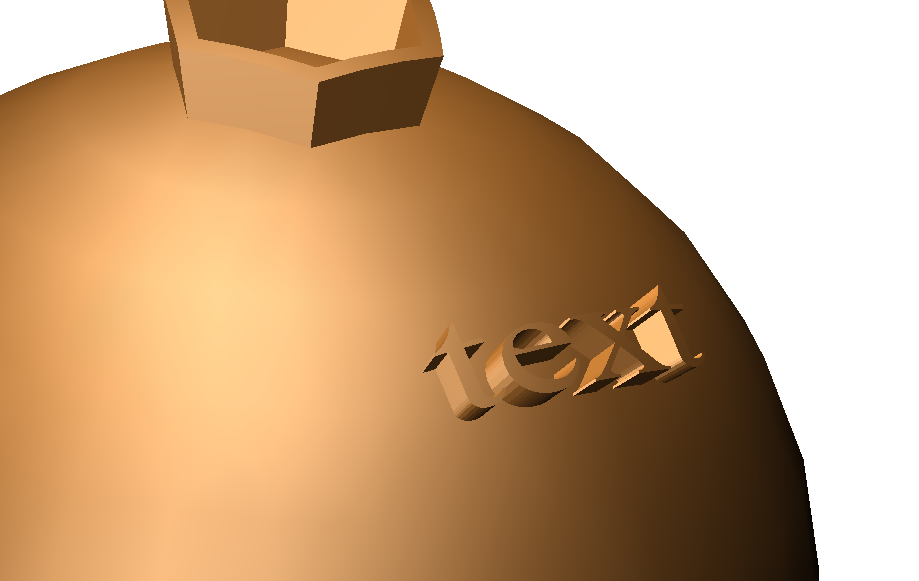

• Imprint

Projiziert Kanten und Eckpunkte direkt auf die ausgewählte Körperoberfläche und erzeugt so eingeprägte Flächen und Bereiche auf der Volumengeometrie.

Wenn diese Option deaktiviert ist, wird die projizierte Geometrie als Drahtgitterobjekte erstellt, anstatt den Zielkörper zu verändern.

Projektions- und Abdruckvorgänge werden auf den gesamten ausgewählten Körper angewendet, anstatt auf eine einzelne ausgewählte Fläche beschränkt zu sein. Dadurch kann die projizierte Geometrie nahtlos über verbundene Flächen und gekrümmte Bereiche fortgesetzt werden.

Zur verbesserten Positionierung und Ausrichtung während Projektionsvorgängen können die folgenden Werkzeuge verwendet werden:

• Nächstgelegenes an Facette – Objektfang
• Nach Normalen zur Facette ausrichten
• Objekt-CS

Bearbeitung von geprägten Flächen

Geprägte Flächecan be used in other modeling workflows, including:

• Facettenversatz
• Entität extrahieren
• Facette bearbeiten
• Verknüpfen

Führt die resultierende projizierte Geometrie nach Möglichkeit zu einer einzigen 3D-Polylinie zusammen.

Diese Option ist nur verfügbar, wenn Imprint deaktiviert ist.
