Menü: Zeichnen, Punkt, Mittellinie

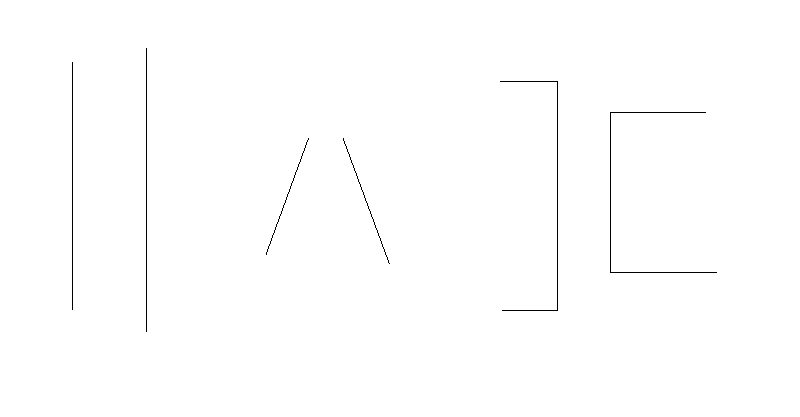

Dieses Werkzeug erstellt ein assoziatives Mittellinienelement zwischen Linien oder Liniensegmenten.

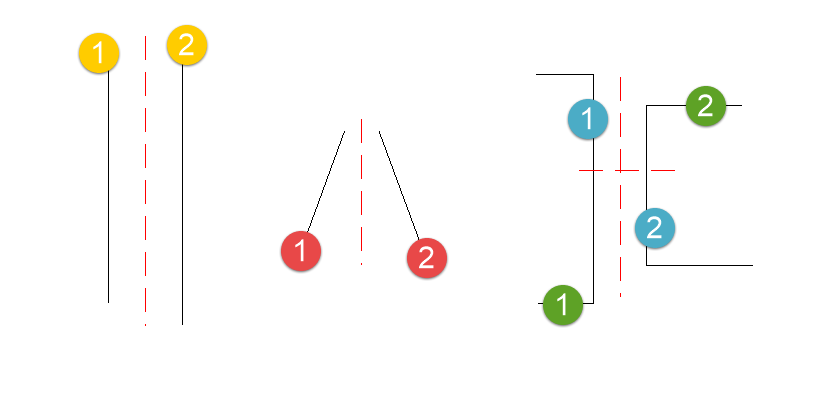

So erstellen Sie eine Mittellinie:

1. Aktivieren Sie das Werkzeug Mittellinie.
2. Klicken Sie auf eine Linie oder auf ein Liniensegment.
3. Klicken Sie auf eine weitere Linie oder auf ein weiteres Liniensegment.

Wenn Sie eine zugeordnete Linie bzw. ein zugeordnetes Liniensegment verschieben, wird auch die Mittellinie mit dem Element verschoben. Wird jedoch die eigentliche Mittellinie verschoben, wird sie vom zugeordneten Element getrennt.

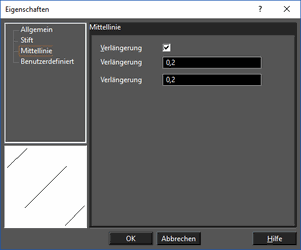

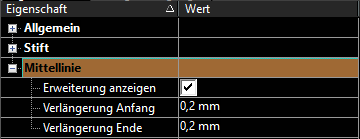

Eigenschaften

Verlängerung: Legt fest, ob die Verlängerungslinien der Mittellinie angezeigt werden sollen.

Verlängerung Anfang: Legt die Länge fest, die der Anfangspunkt der Mittellinie über die durchschnittliche Länge der beiden zugeordneten Linien oder Liniensegmente hinaus geht.

Verlängerung Ende: Legt die Länge fest, die der Endpunkt der Mittellinie über die durchschnittliche Länge der beiden zugeordneten Linien oder Liniensegmente hinaus geht.
