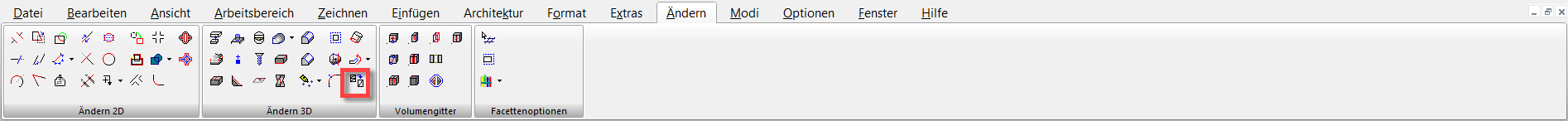

Menü: Ändern, 3D-Objekt, TC-Oberflächenvereinfachung

Vereinfacht Gitter durch Reduktion der gesamten Polygonanzahl. Dieses Werkzeug kann z. B. dazu verwendet werden, die Anzahl der Polygone in einem mit dem Laser gescannten Modell zu verringern (beispielsweise von 400000 auf 4000 Dreiecke). Die Funktion TC-Oberflächenvereinfachung wird aktiviert, wenn eine boolesche 3D-Operation mit zwei oder mehr Volumengittern (SMeshs) durchgeführt wurde.

1. Wählen Sie das Volumengitter oder die TC-Oberfläche. (Um ein Volumengitter bzw. eine TC-Oberfläche für ein Objekt wie eine Kugel zu erzeugen, müssen Sie die Kugel zunächst explodieren und anschließend die 3D-Eigenschaften des Objekts auf Volumengitter bzw. TC-Oberfläche einstellen.)

2. Wählen Sie den prozentualen Anteil, der beibehalten werden soll.

3. Klicken Sie auf die Schaltfläche Beenden oder wählen Sie Beenden aus dem Kontextmenü.


Kontextmenüoptionen:

Begrenzungen ignorieren, Begrenzungen am Ende verkürzen, Begrenzungen reparieren: Dieser Schalter teilt dem Vereinfachungswerkzeug mit, wie die Modellbegrenzungen bearbeitet werden sollen (eine Begrenzung stellt einen Satz an Kanten dar, bei dem jede Kante nur zu einem Dreieck gehört).

Volle Aktualisierung vor der Vereinfachung durchführen: Sie sollten diese Einstellung für den Fall verwenden, dass die Vereinfachung fehlschlägt oder unkorrekte Ergebnisse erzielt werden. Üblicherweise schlägt eine Vereinfachung dann fehl, wenn das Eingabemodell inkorrekt war. Sie können versuchen, das Modell zu reparieren, indem Sie in einem solchen Fall die Aktualisierungsoption verwenden.
