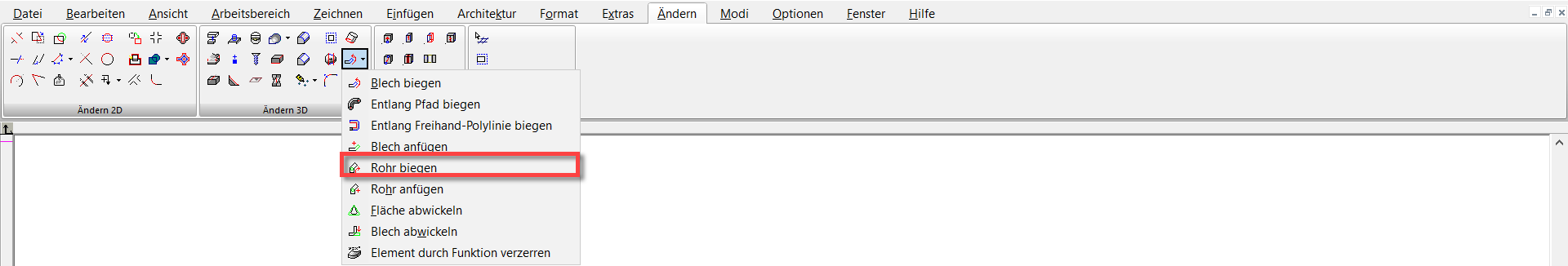

Menü: Ändern, 3D-Objekt, Blech, Rohr biegen

Biegt einen ACIS-Volumenkörperzylinder.

1. Beginnen Sie mit einem Zylinder und aktivieren Sie Rohr biegen. Wählen Sie den Zylinder aus, der gebogen werden soll. Der nächste Klick definiert den Abstand, bei dem die Biegung beginnt.

2. Bei diesem Abstand handelt es sich um den Achsabstand, der ebenfalls in der Kontrollleiste eingestellt werden kann. Hier können Sie auch den Radius und den Winkel definieren.

3. Der nächste Klick definiert den Azimutwinkel, der die Biegerichtung relativ zur Zylinderachse bestimmt.

   Das Endergebnis wird in der Vorschau angezeigt. Alle Werte können anschließend noch in der Kontrollleiste geändert werden.

4. Aktivieren Sie die Option Linke Seite, wenn Sie das andere Ende des Zylinders biegen möchten.

5. Wählen Sie Beenden aus dem Kontextmenü oder der Kontrollleiste, um die Biegung zu erstellen.

   Sie können dieses Werkzeug mehrfach für das gleiche Objekt verwenden.
