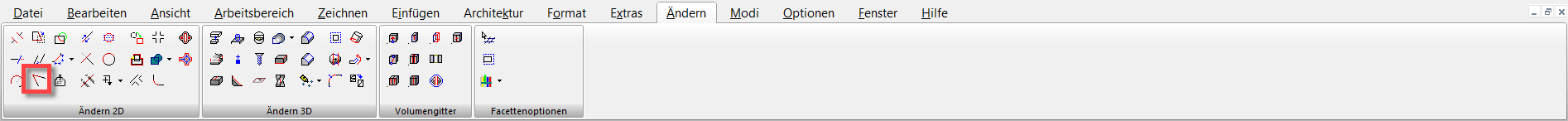

Menü: Ändern, 2 Linien zusammenführen

Verlängert zwei Linien, Doppellinien oder Bögen, so dass sich ihre Endpunkte berühren.

1. Wählen Sie das erste Objekt aus.

1. Wählen Sie auch das zweite Objekt aus. Die Objekte werden verkürzt oder verlängert, damit sie sich berühren.

Wenn ein Objekt verkürzt werden muss, wählen Sie den Teil des Objekts aus, der erhalten bleiben soll.

Kontextmenüoptionen:

Lücken löschen: Schließt die Lücke in der zweiten Linie.

Linienschnitte löschen: Entfernt die Linienschnitte in der ersten Linie, um das Linienende auszugleichen.

Bereinigen: Bildet einen sauberen Schnittpunkt.

Wenn Sie die Option Bereinigen deaktivieren, bleibt die zuerst ausgewählte Linie ungebrochen.

Zu Polylinie: Führt beide Linien als Polylinie zusammen.

Hinweis: Einige Kontextmenüoptionen lassen sich nur für Doppellinien anwenden.

Hinweis: Sie können die Funktion 2 Linien zusammenführen auch für Spline- und Bézierkurven verwenden. Jedoch führt dies zu einem geraden Verlängerungselement auf der Kurve und nicht zu kurvigen Fortführungen wie bei Bögen. 3D-Polylinien und Splines können ebenfalls zusammengeführt werden, allerdings wird die sich daraus ergebende Geometrie auf der Arbeitsebene der beiden Objekte platziert.

Hinweis: Die meisten Standardbearbeitungswerkzeuge, wie z. B. Stutzen, Dateien teilen, 2 Linien zusammenführen*, Linie kürzen, Linie verlängern* funktionieren auch mit Wänden**.
