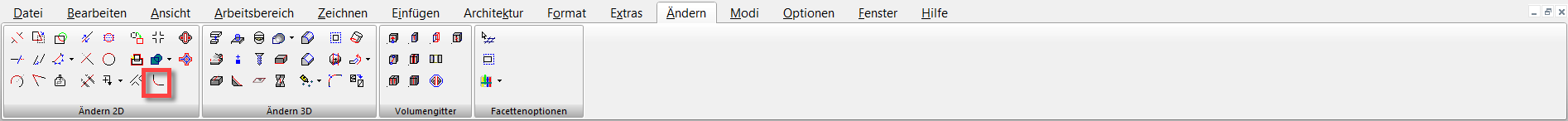

Menü: Ändern, 2D-Abrundung

Verbindet zwei Linien (entweder Einfach- oder Doppellinien) oder Bögen (mit Ausnahme elliptischer Bögen) mit einem genau angepassten Bogen. Die abgerundeten Objekte müssen sich nicht schneiden und können überlappen. Das Ergebnis ist eine gerundete Ecke.

Hinweis: Sie können Ecken auch mit dem Bearbeitungswerkzeug abrunden (siehe Zwei Liniensegmente abrunden). Weitere Informationen zum Abrunden von Polylinienbreiten finden Sie unter 3D-Abrundung.

1. Geben Sie den Abrundungsradius in die Kontrollleiste ein.
2. Wählen Sie die erste Linie oder den ersten Bogen zum Biegen aus.

3. Wählen Sie die angrenzende Linie oder den angrenzenden Bogen aus. Die Ecke wird abgerundet.

   Wenn die Objekte sich überlappen, werden sie gestutzt, um die Abrundung zu erstellen. Wählen Sie die Objektseite aus, die erhalten bleiben soll.


Kontextmenüoptionen:

Polylinie: Rundet alle Ecken eines Polygons oder einer Polylinie in einem Schritt ab.

1. Geben Sie den Abrundungsradius in die Kontrollleiste ein.
2. Wählen Sie das aus mehreren Segmenten bestehende, abzurundende Objekt aus.
3. Wählen Sie Polylinie aus dem Kontextmenü oder der Kontrollleiste.

   Alle Ecken werden abgerundet.


Als Linien und Bögen: Das erzeugte Objekt wird in Linien und Bögen zerlegt.

Als Polylinie: In der Standardeinstellung Als Polylinie bleibt das abgerundete Objekt als einzelnes Objekt erhalten, auch wenn die Objekte ursprünglich getrennt waren.

Im Auswahlmodus können Sie prüfen, ob die Abrundungen einzelne Objekte sind.

Die anderen Kontextmenüoptionen sind bei Doppellinien anzuwenden. Siehe Doppellinienoptionen.

Hinweis: Sie können das Abrundungswerkzeug auch für Spline- und Bézierkurven verwenden. Jedoch führt dies zu einem geraden Verlängerungselement auf der Kurve und nicht zu kurvigen Fortführungen wie bei Bögen.

Hinweis: Sie können das Abrundungswerkzeug zum Ändern eines Radius eines Kreises oder Bogens ändern auf einer 3D-Polylinie verwenden. Dies funktioniert jedoch nur für Bögen, die sich zwischen zwei geraden Segmenten befinden. Wählen Sie dazu einfach die beiden geraden Segmente aus. Der Bogen wird am Radius der Abrundung angepasst.
