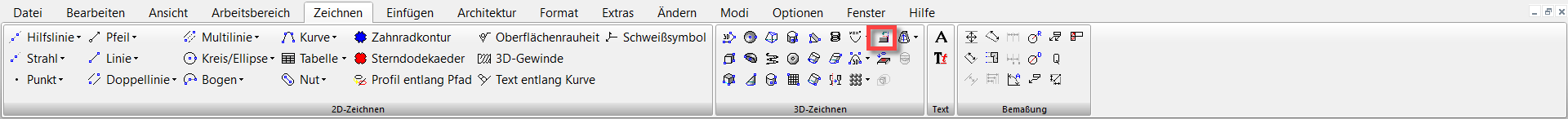

Menü: Ändern, Draht wickeln

Das Werkzeug Draht wickeln wickelt ein 2D-Objekt (Linie, Polylinie, Bogen, Kurve) um einen 3D-Volumenkörper. Dies erzeugt nützliche Pfade für Extrusionen und Pfadextrusionen.

Für das Wickeln muss mindestens ein Scheitelpunkt der 2D-Grafik auf der ursprünglichen Fläche des 3D-Objekts liegen.

So wickeln Sie einen Draht:

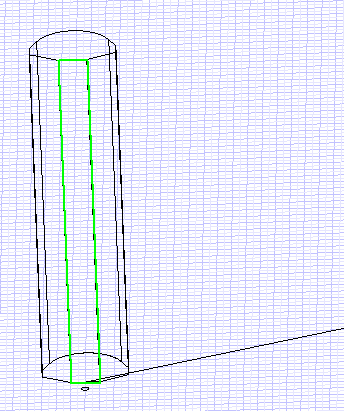

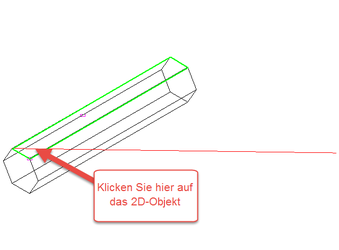

1. Definieren Sie die erste Zielfläche auf dem Körper.

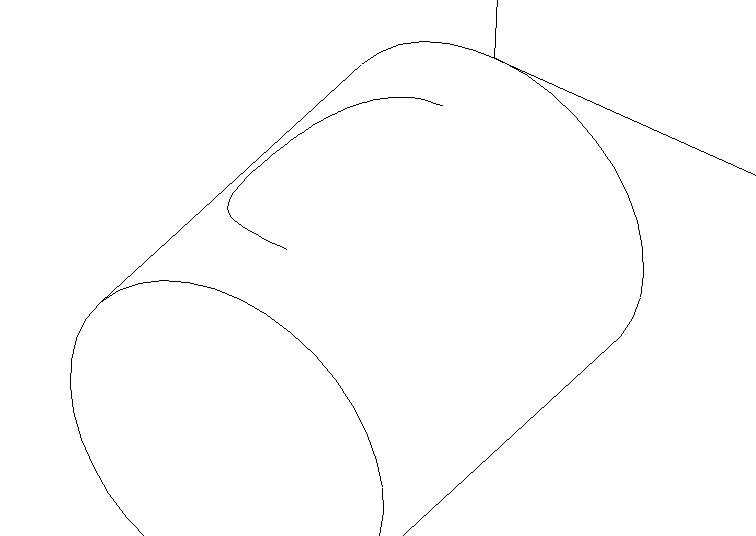

2. Definieren Sie eine planare 2D-Grafik, die von diesem Werkzeug unterstützt wird.

3. Es muss sich mindestens ein Punkt der 2D-Grafik auf der ersten Wickelfläche befinden.

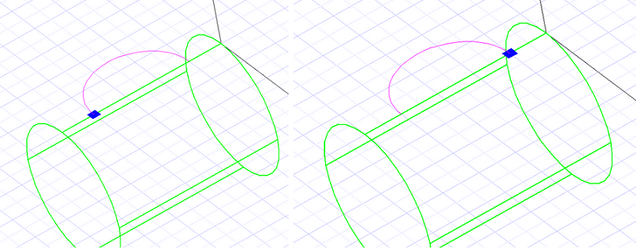

Falls sich sowohl Anfangs- als auch Endpunkt auf der ersten Fläche befinden, werden Sie aufgefordert, den Anfangspunkt auszuwählen.

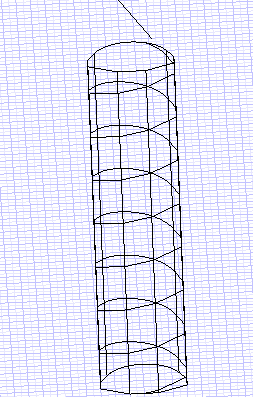

Ergebnis:

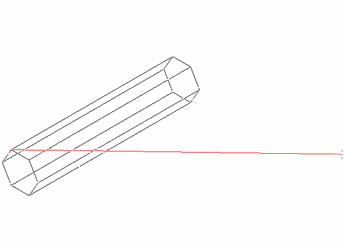

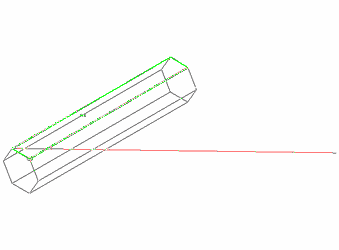

Weiteres Beispiel:

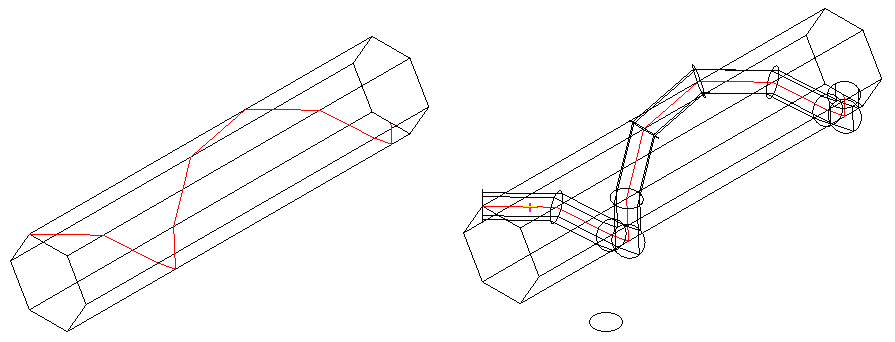

Diese Grafik zeigt, wie der Draht als Pfad verwendet wird:

Kontextmenüoption:

Quellobjekt löschen: Legt fest, ob das Originalobjekt in der Zeichnung nach dem Wickelvorgang beibehalten (inaktiv) oder gelöscht (aktiv) wird.
