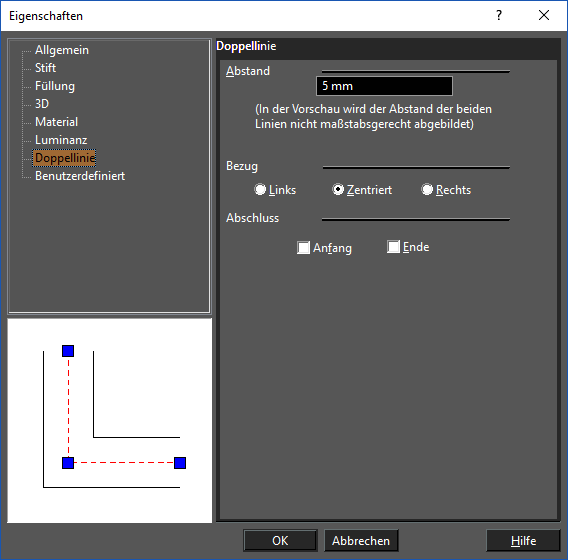

Doppellinien verfügen über besondere Eigenschaften, die Sie im Fenster Eigenschaften auf der Seite Doppellinie einstellen können.

Abstand: Der Abstand zwischen den Linien. Beim Dehnen oder Ziehen einer Doppellinie ändert sich dieser Abstand nicht.

Bezug: Legen Sie fest, ob die Doppellinie zentriert, links oder rechts gezeichnet werden soll. Die linke und rechte Seite ist auf den Anfangspunkt ausgerichtet. Diese Einstellung beeinflusst das Fangen des Objekts und die Position der Knoten (bei aktiviertem Bearbeitungswerkzeug).

Abschluss: Schließt die Endpunkte der Doppellinie.

Abschluss am Ende

Abschluss am Anfang

Tipp: Eine andere Möglichkeit zum Erstellen von Abschlüssen bietet das Bearbeitungswerkzeug (Knotenbearbeitung). Klicken Sie mit der rechten Maustaste auf den Endknoten und wählen Sie Doppellinie schließen aus dem Kontextmenü.
