Die vollständige Copilot Professional FAQ finden Sie hier mit detaillierten Antworten, Beispielanfragen und Tipps zu jedem Copilot-Assistenten.

Der Copilot von TurboCAD ist ein innovatives, KI-gestütztes Tool, das den Entwurfsprozess revolutioniert. Diese fortschrittliche Funktion ist ein Drei-in-Eins-Assistent, der fachkundige Beratung, datenbasierte Einblicke und umfangreiche Wissensdatenbank-Unterstützung bietet, um CAD-Projekte voranzutreiben. Mit Copilot profitieren Anwender von einer reibungsloseren Navigation, einem schnelleren Projektfortschritt und verbesserten Entwurfsresultaten durch Expertenanalysen.

Wichtige Aspekte von Copilot

1. Beantwortung von Software-Anfragen: Copilot bietet fachkundige Antworten auf Fragen zu TurboCAD und gewährleistet so eine optimale Nutzung der Software.
2. Datengestützte Erkenntnisse: Copilot analysiert CAD-Projekte und liefert wertvolle Informationen für Designentscheidungen.
3. Umfangreiche KI-Wissensdatenbank: Copilot greift auf eine riesige KI-gestützte Wissensdatenbank zurück, um verschiedene Fragen zu beantworten, von Designprinzipien bis hin zu Branchentrends.
4. Erstellung visueller Inhalte: Copilot nutzt fortschrittliche Text-zu-Bild-KI-Technologie, um hochwertige Texturen und Hintergründe zu generieren, die das Rendern von Fotos verbessern und die Designvisualisierung optimieren. Mit dieser Funktion können Benutzer auf einfache Weise realistische und detaillierte Umgebungen erstellen und so ihre CAD-Projekte und Präsentationen weiter bereichern.

Wie Copilot funktioniert

Das intelligente Framework von Copilot umfasst mehrere Funktionen, die jeweils von einem spezialisierten Team aus KI-Agenten und -Assistenten unterstützt werden. Wenn eine Frage gestellt wird, leitet das KI-System die Anfrage auf der Grundlage des spezifischen Themas oder Stichworts intelligent an die entsprechenden Assistenten weiter.

Copilot-AktivierungDazu gibt er die Registrierungsinformationen und den Copilot-Schlüssel in das Registrierungsdialogfeld ein, um Copilot zu aktivieren, siehe auch Copilot-Registrierung.

Copilot-Varianten

Es gibt zwei Copilot-Varianten:

• Copilot Help
• Copilot Professional

Copilot-Hilfe

Die Copilot-Hilfe ist auf DOC- und GKB-Modelle beschränkt und nutzt Retrieval-Augmented Generation (RAG), um relevante Inhalte in der TurboCAD-Dokumentation zu suchen. Dazu gehören Ressourcen wie das Benutzerhandbuch, FAQs, Videos auf dem YouTube-Kanal, Dokumente zu neuen Funktionen, Pressemitteilungen, Blogs und ausgewählte Kategorien aus dem Benutzerforum. Durch die Bereitstellung von Zusatzinformationen für die KI zusammen mit der Frage des Benutzers ist diese Funktion ideal für Benutzer, die Hilfe zur TurboCAD-Dokumentation und allgemeines Wissen suchen.

Copilot Professional

Copilot Professional unterstützt alle Modelle, darunter DOC (Document Assistant), CAD (Computer-Aided Design Assistant), GKB (General Knowledge Base Assistant), IMG (Image Assistant) und IMGHD (High-Definition Image Assistant). Es bietet erweiterten Benutzern umfassende Funktionen und umfasst alle Features von Copilot Help. Darüber hinaus bietet es CAD-Datenanalyse und -Berechnungen, Bildgenerierung für Texturen, Hintergründe und Prototyp-Inspirationen sowie die Erstellung hochauflösender Bilder für detaillierte Visualisierungen und Präsentationen. Damit ist es ideal für Power-User, Fachleute und Organisationen, die erweiterte CAD-Funktionen und hochwertige visuelle Inhalte benötigen.

Für Abfragen unterstützte Modelltypen

Copilot arbeitet mit mehreren spezialisierten Registerkarten, wobei jede Registerkarte für einen bestimmten Arbeitsablauf, ein bestimmtes KI-Modell oder eine bestimmte Funktion ausgelegt ist. Anfragen werden entsprechend der aktuell aktiven Copilot-Registerkarte verarbeitet, sodass Anfragen automatisch an den entsprechenden KI-gestützten Arbeitsablauf weitergeleitet werden können, ohne dass Befehlspräfixe erforderlich sind.

Je nach ausgewähltem Reiter kann Copilot Funktionen im Zusammenhang mit CAD-Anleitungen, Rendering, Bilderzeugung, Unterstützung bei der Dokumentation, Teilesuche, Abfragen der Wissensdatenbank, Präsentations-Workflows und weiteren KI-gestützten Vorgängen bereitstellen.

Bei Eingabe einer Anfrage bestimmt der aktive Copilot-Reiter, wie die Anfrage interpretiert wird und welche KI-Agenten, Tools oder Assistenten zur Verarbeitung des Vorgangs eingesetzt werden. Dieser reiterbasierte Workflow sorgt für eine besser organisierte und optimierte Interaktion über verschiedene Copilot-Funktionen hinweg.

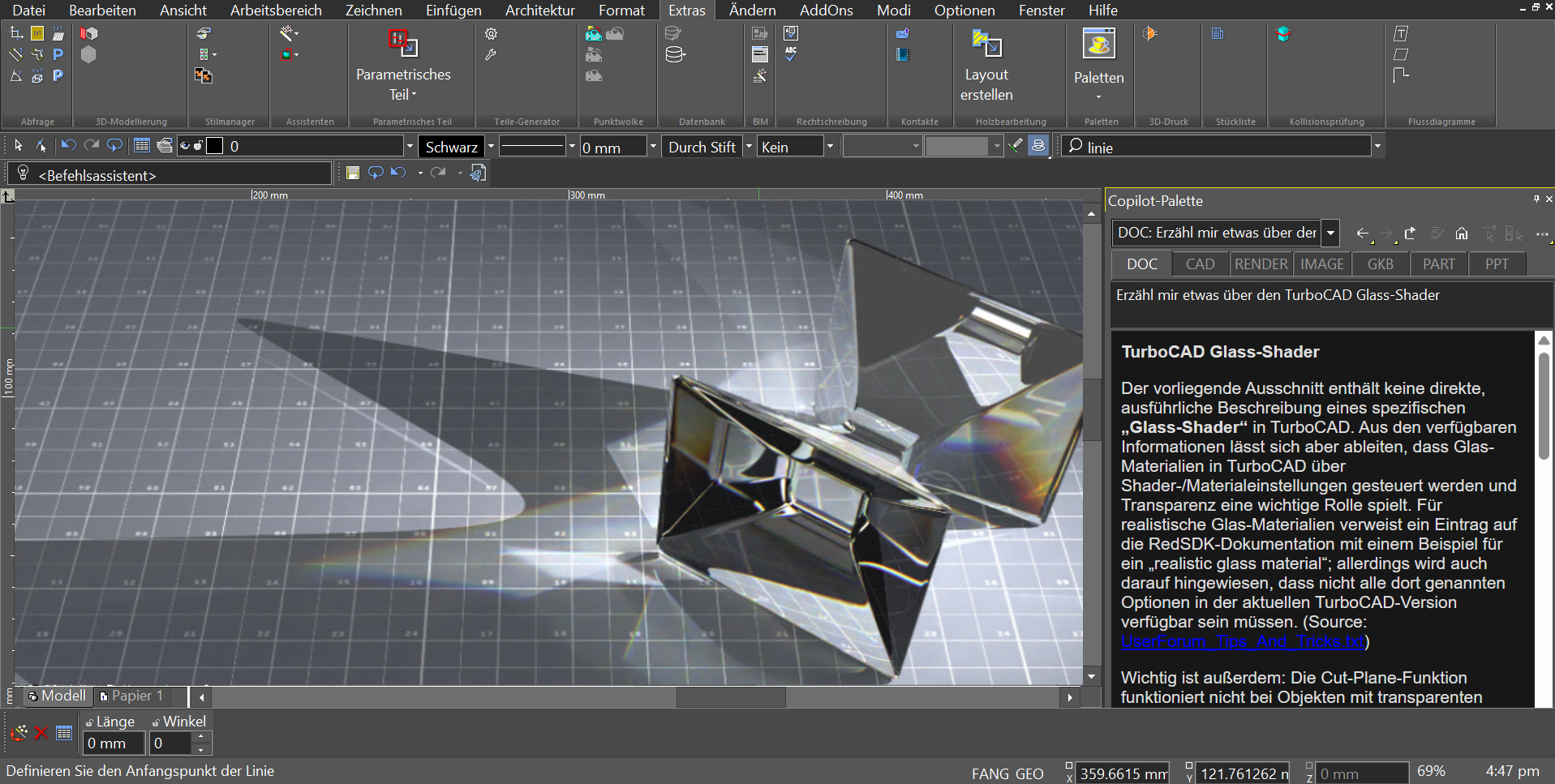

DOC (Dokumentenassistent)

• Ruft Informationen aus der TurboCAD-Dokumentation ab, darunter das Benutzerhandbuch, häufig gestellte Fragen (FAQ) und vieles mehr
• Bietet Antworten auf Fragen zu den Funktionen, Werkzeugen und der Funktionalität von TurboCAD
• Hilft Benutzern dabei, die Verwendung von TurboCAD und seinen verschiedenen Komponenten zu verstehen

Beispielfragen:

• DOC: Was ist der Zweck der Copilot-Funktion in TurboCAD?
• DOC: Wie greife ich auf das Benutzerhandbuch für TurboCAD zu?
• DOC: Was sind die neuen Funktionen im aktuellen TurboCAD-Update?

CAD (Computer-Aided Design Assistant))

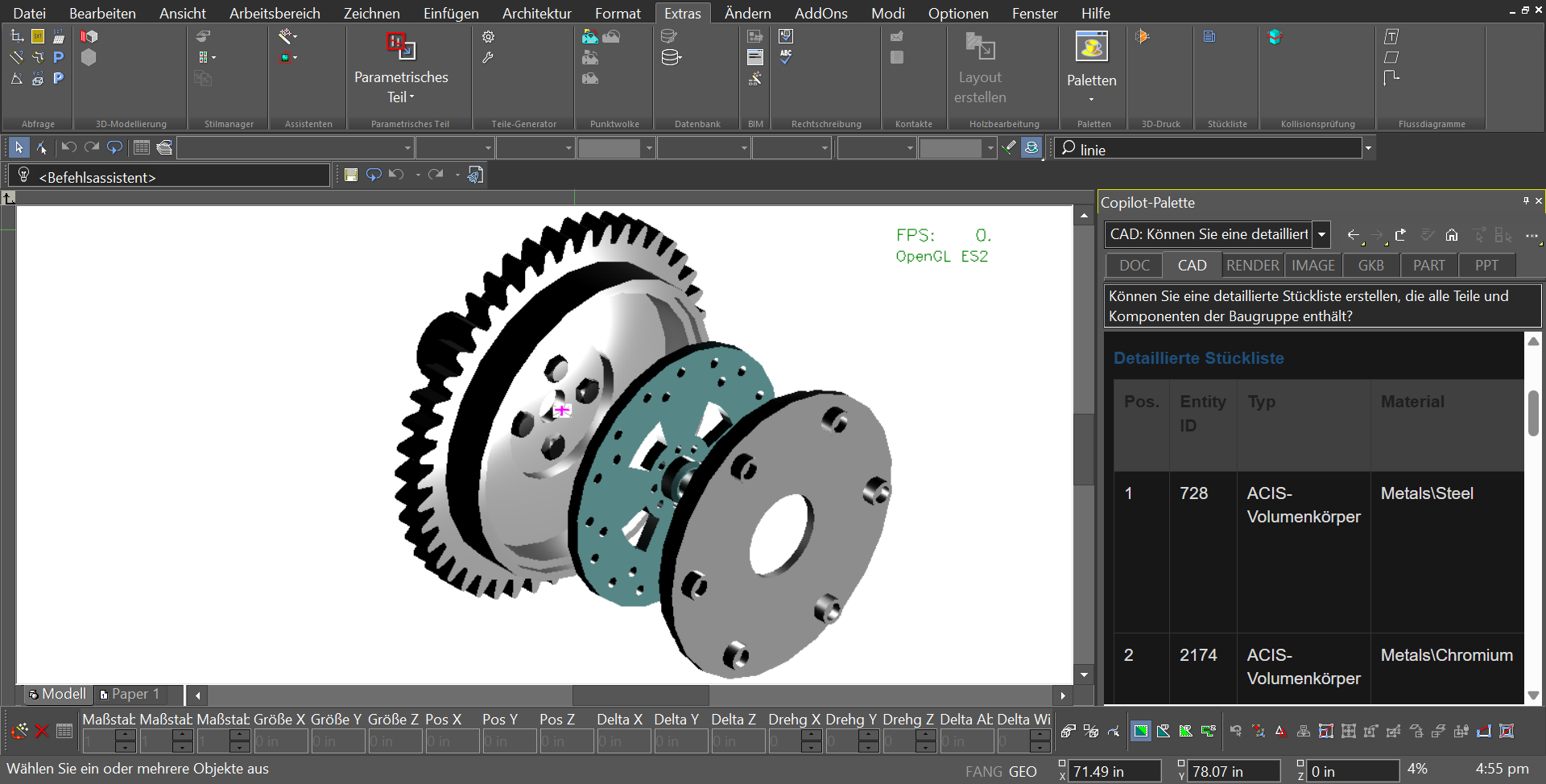

• Analysiert mathematische Eigenschaften und Attribute Ihrer CAD-Daten.
• Ermöglicht datengestützte Erkenntnisse und Berechnungen.
• Hilft Benutzern, ihre CAD-Daten zu verstehen und damit zu arbeiten.

Beispielfragen:

• CAD: Wie groß ist das Volumen des ausgewählten Objekts?
• CAD: Wie viele Elemente enthält meine Datei?
• CAD: Wie groß ist die Oberfläche der ausgewählten Fläche?

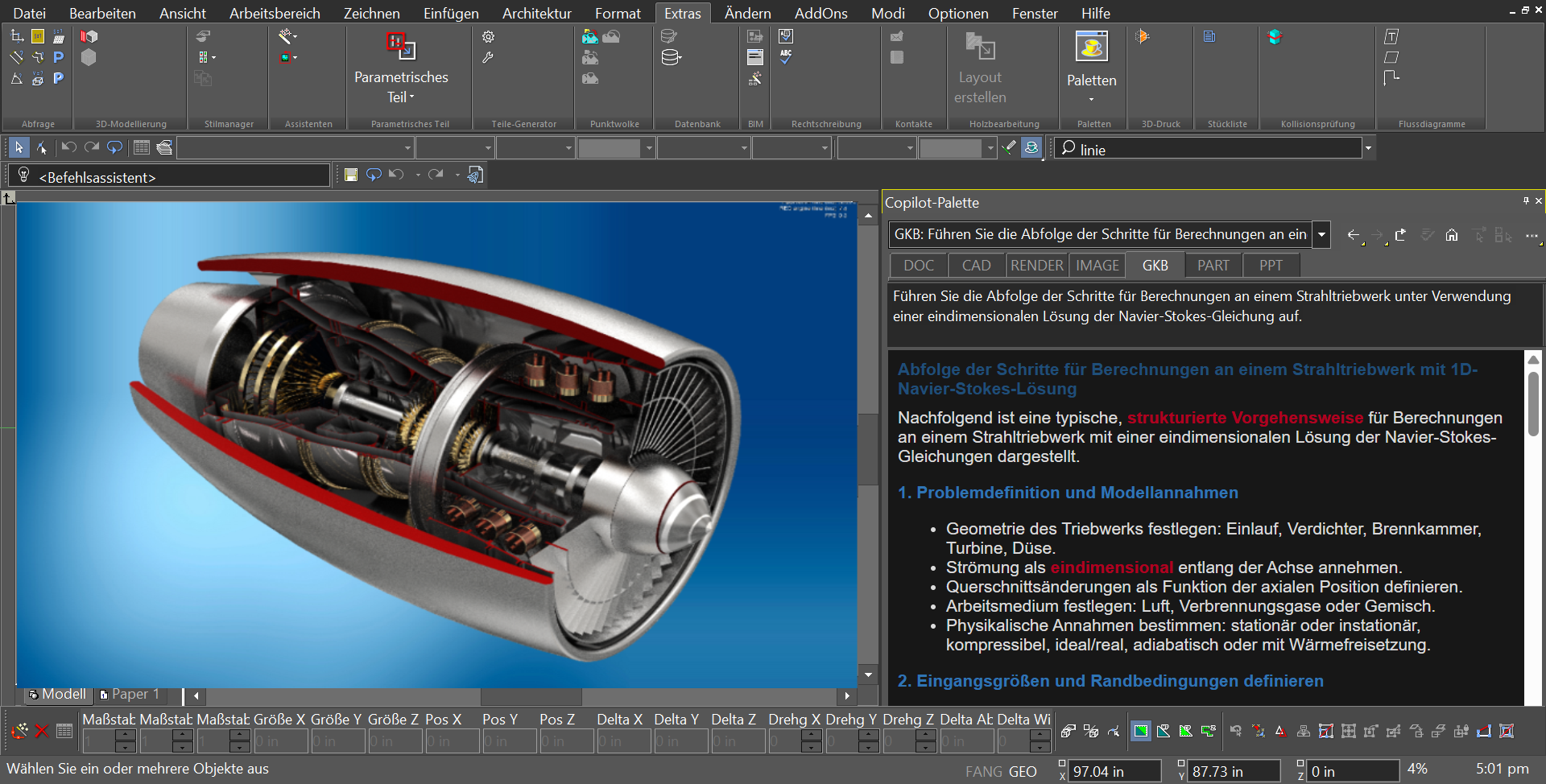

GKB (Allgemeiner Wissensdatenbank-Assistent)

• Bearbeitet allgemeine Wissensfragen und liefert Informationen zu verschiedenen Themen und Konzepten.
• Deckt ein breites Spektrum an Themen ab, darunter CAD-Konstruktionsprinzipien, Software und vieles mehr.
• Hilft Benutzern, ihr Wissen und Verständnis von CAD und verwandten Themen zu erweitern.

Beispielfragen:

• GKB: Welche verschiedenen Arten von CAD-Software gibt es?
• GKB: Was ist der Unterschied zwischen 2D- und 3D-Modellierung?
• GKB: Was sind einige gängige CAD-Konstruktionsprinzipien?

IMG (Bildassistent)

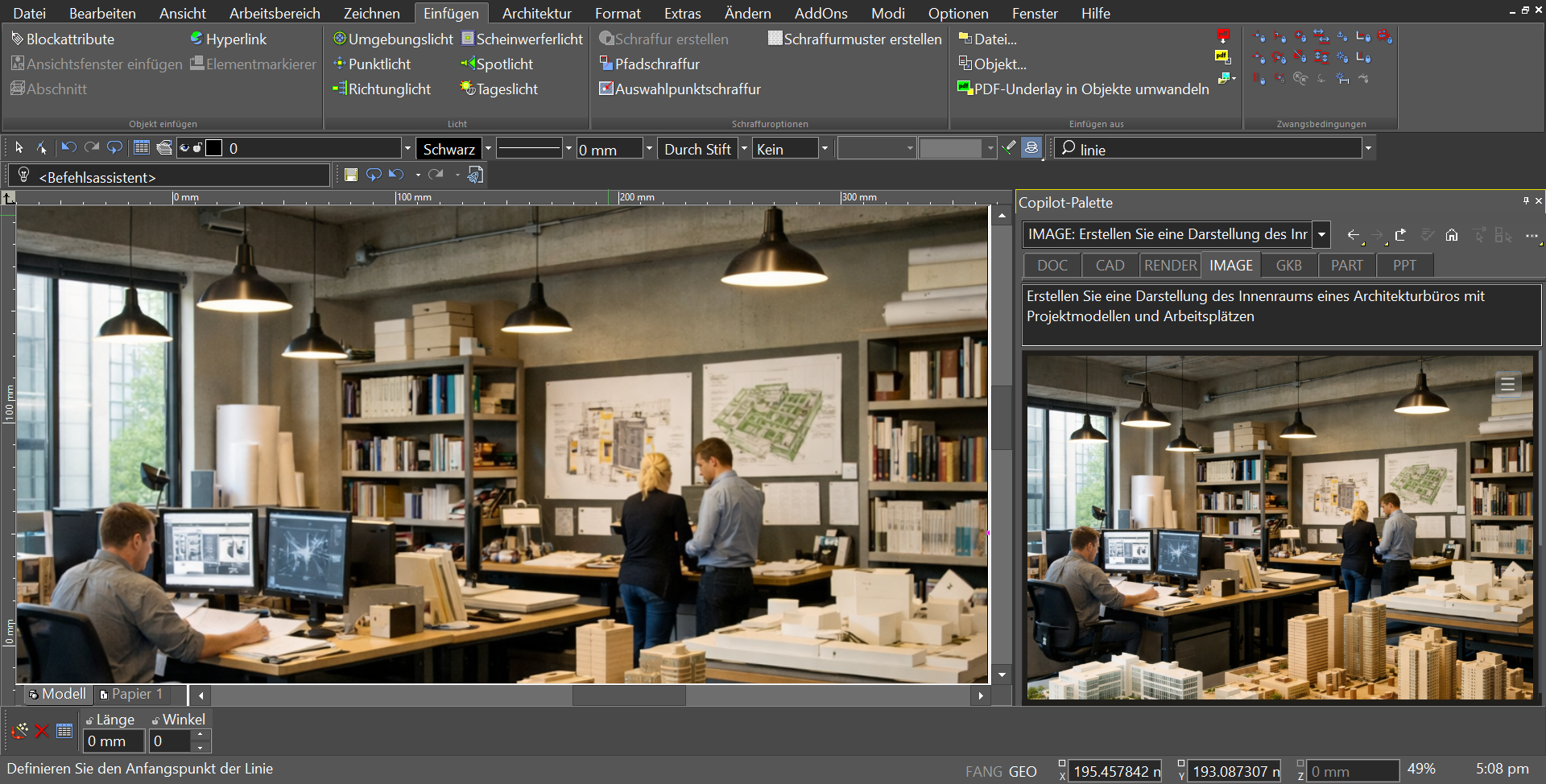

• Erzeugt Bilder für Texturen, Hintergründe und Prototyp-Inspirationen.
• Erstellt visuelle Inhalte, die das Design und die Kreativität unterstützen.
• Hilft Benutzern, ihre Ideen durch Bilder zu erkunden und auszudrücken.

Beispielfragen:

• IMG: Erzeuge eine Textur für eine Holzoberfläche.
• IMG: Erstelle ein Hintergrundbild einer Skyline.

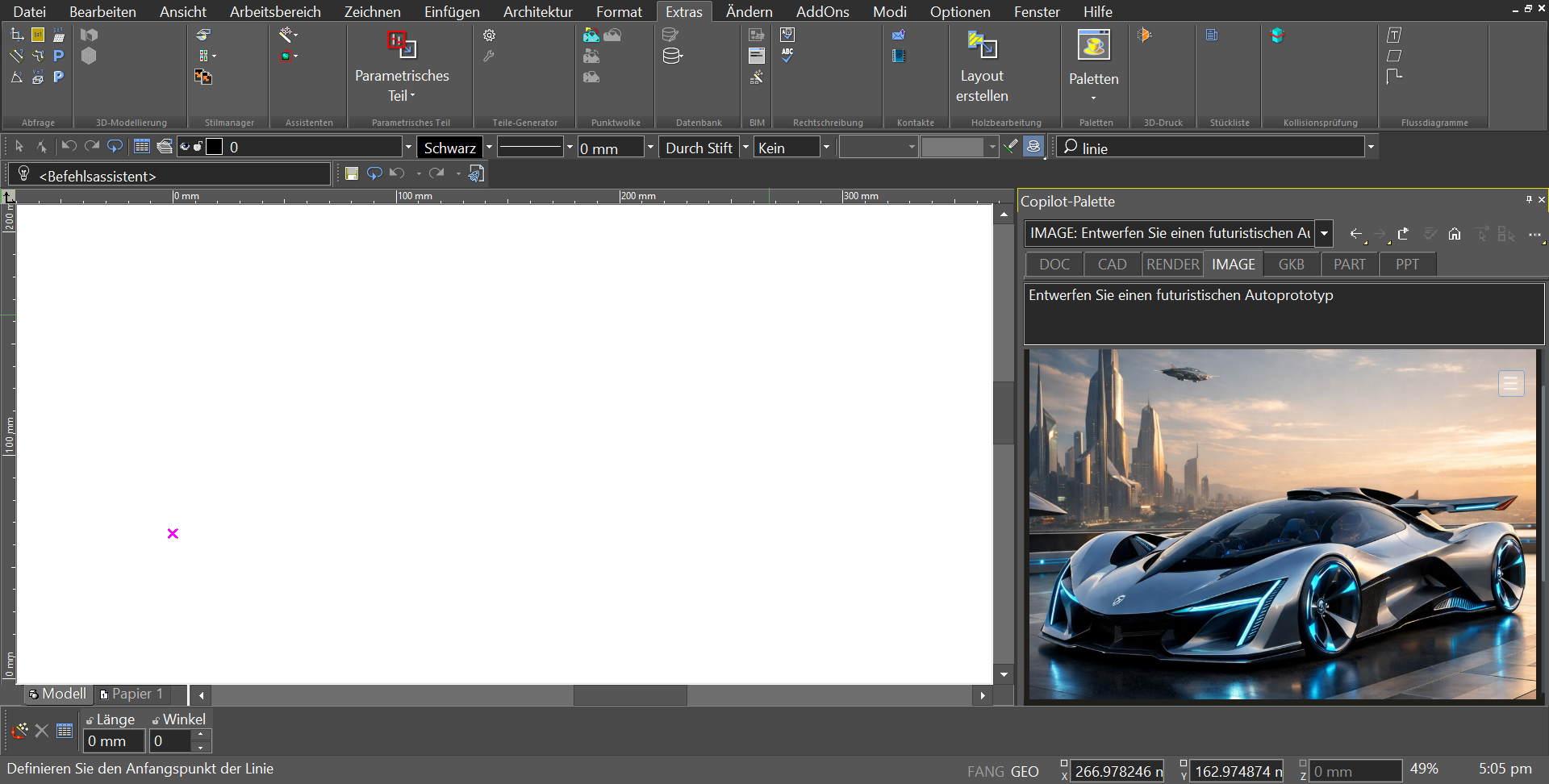

• IMG: Entwirf einen futuristischen Auto-Prototyp.

IMGHD (Assistent für hochauflösende Bilder)

Erstellt hochauflösende Bilder für detaillierte Visualisierungen und Präsentationen.

Generiert fotorealistische Bilder für verschiedene Zwecke.

Hilft Benutzern bei der Erstellung hochwertiger visueller Inhalte.

Beispielfragen:

IMGHD: Erstellen Sie ein hochauflösendes Bild eines modernen Wolkenkratzers.

IMGHD: Erstellen Sie eine detaillierte Visualisierung einer Luxusyacht.

IMGHD: Entwerfen Sie ein hochauflösendes Bild einer futuristischen Stadtlandschaft.

Bild als Materielle Textur

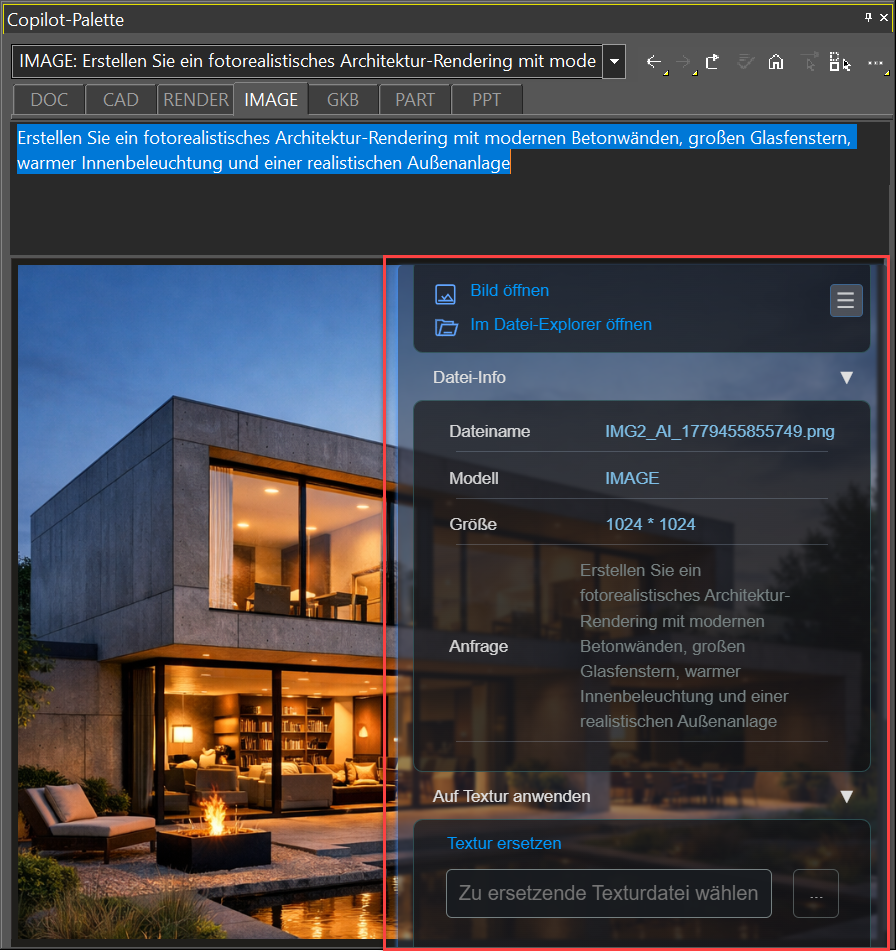

Copilot IMAGE-Workflows ermöglichen die Aktualisierung von Materialtexturen direkt aus generierten Copilot-Bildern, ohne den Material-Editor öffnen zu müssen. Dieser Workflow ermöglicht es, generierte KI-Bilder und -Texturen schnell auf bestehende Render-Materialien anzuwenden, was das Experimentieren mit Texturen und die Vorbereitung des Renderings vereinfacht.

Anstatt Materialparameter manuell zu bearbeiten und Textur-Maps über den Material-Editor zu ersetzen, kann Copilot das generierte Bild direkt über eine bestehende Texturdatei speichern und Render-Szenen, die das Material verwenden, automatisch aktualisieren. Dies trägt dazu bei, sich wiederholende Textur-Ersetzungsvorgänge zu reduzieren und bietet einen schnelleren Workflow zum Testen mehrerer Texturvarianten innerhalb einer Szene.

Diese Funktion ist im Abschnitt Kopie speichern und Szene aktualisieren des IMAGE-Aufgabenfensters verfügbar.

Im Folgenden finden Sie die Schritte zum Aktualisieren einer Materialtextur mithilfe eines von Copilot generierten Bildes:

1. Öffnen Sie die Copilot-Palette.
2. Wählen Sie die Registerkarte BILD.
3. Erstellen oder öffnen Sie ein Bild, das als Textur verwendet werden soll.
4. Erweitern Sie den Abschnitt Panel-Ansicht umschalten.

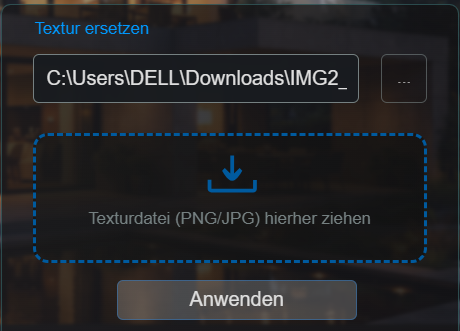

1. Geben Sie den Pfad zur Zieldatei auf eine der folgenden Arten an:
2. Klicken Sie auf die Schaltfläche … und wählen Sie die Texturdatei aus.
3. Ziehen Sie eine Texturdatei per Drag & Drop in den Drag-&-Drop-Bereich.
4. Klicken Sie auf Übernehmen

Copilot speichert das erzeugte Bild in der ausgewählten Texturdatei.

Bei Bedarf wird das Bildformat automatisch an das Format der Zieltextur angepasst.

Alle Render-Szenen, die die aktualisierte Textur verwenden, werden automatisch aktualisiert.

PPT (Text‑zu‑CAD Assistent)

• Wandelt einfache Textbefehle direkt in CAD‑Modelle um.
• Ermöglicht die schnelle Erstellung von 2D‑Zeichnungen und 3D‑Objekten ohne manuelle Modellierung.
• Hilft Benutzern, komplexe Formen und Szenen mit klaren, beschreibenden Anweisungen zu generieren.

Beispielfragen:

PPT: Zeichne ein mechanisches Zahnrad mit 40 Zähnen, 100 mm Teilkreisdurchmesser und einem Druckwinkel von 20°.

PPT: Erstelle einen 3D‑Zylinder mit 50 mm Durchmesser und 150 mm Höhe, vertikal ausgerichtet.

PPT: Zeichne einen Landschaftsplan mit einer rechteckigen Terrasse (5×3 m) und einem runden Teich (2 m Radius).

PPT: Zeichne einen 3D‑Würfel mit 100 mm Kantenlänge, zentriert im Ursprung.

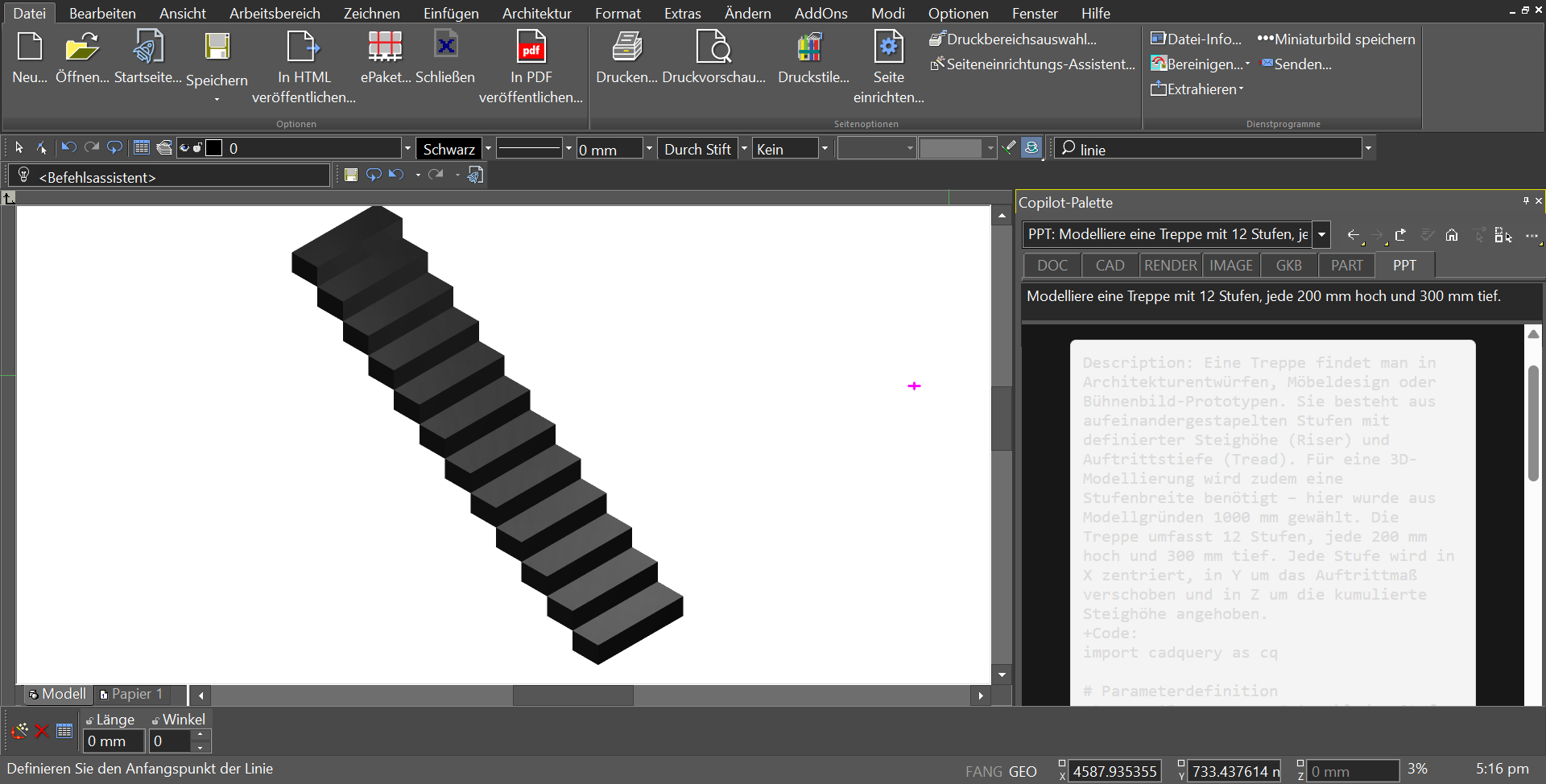

PPT: Modelliere eine Treppe mit 12 Stufen, jede 200 mm hoch und 300 mm tief.PPT: Erstelle einen Autoreifen mit einem Design aus Leichtmetallfelge und realistischem Reifenprofil.

RENDER

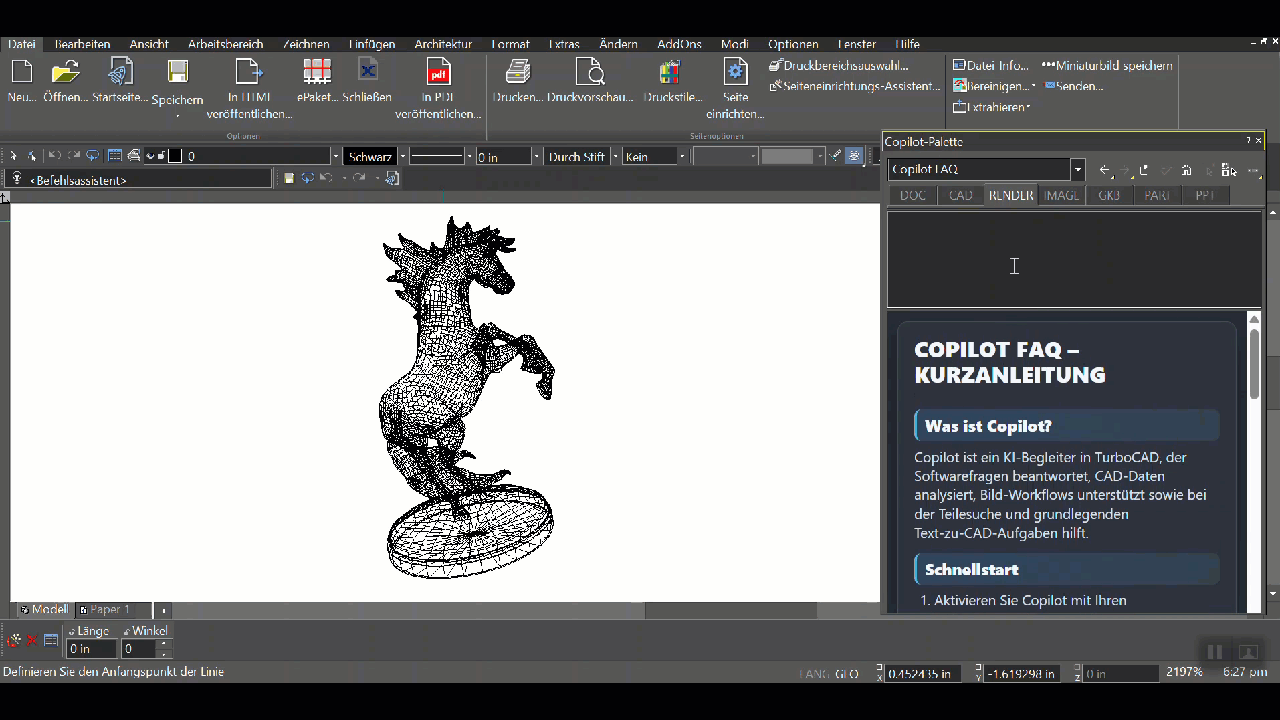

Copilot Render erstellt mithilfe von Befehlen in natürlicher Sprache KI-gestützte konzeptionelle und fotorealistische Renderings direkt aus vorhandenen CAD-Zeichnungen und -Modellen. Durch die Beschreibung des gewünschten Erscheinungsbilds, der Materialien, der Beleuchtung, der Farben, der Umgebung oder des Rendering-Stils lassen sich verbesserte visuelle Darstellungen generieren und direkt im Zeichenarbeitsbereich anzeigen.

Der Rendering-Workflow nutzt die aktuell geöffnete Zeichnung und den aktiven Ansichtsbereich als visuelle Referenz und generiert auf Basis der eingegebenen Eingabe ein verbessertes Renderbild. Das resultierende Renderbild wird über dem aktiven Zeichnungsansichtsbereich angezeigt, wobei die ursprüngliche CAD-Geometrie und die Kameraausrichtung beibehalten werden.

Vor der Verwendung von Copilot Render muss eine Zeichnung oder ein Modell im Arbeitsbereich geöffnet sein.

Copilot Render unterstützt Arbeitsabläufe für Architektur, Produktvisualisierung, Konzeptentwürfe, Fahrzeuge, Industriekomponenten, Gaming-Produkte und Präsentationsbilder. Render-Eingabeaufforderungen können auch verwendet werden, um alternative visuelle Konzepte zu erkunden, indem Materialien, Farben, Beleuchtungsstile oder das Erscheinungsbild der Umgebung geändert werden.

Die erstellten Renderbilder werden lokal gespeichert und automatisch erstellten benannten Copilot-Ansichten zugeordnet. Bei jedem Rendervorgang wird eine benannte Ansicht mit dem Präfix Copilot_ und einem numerischen Index erstellt (z. B. Copilot_1, Copilot_2 usw.). Diese benannten Ansichten bewahren die Kameraposition und das zugehörige Renderbild, sodass die Renderansichten später wiederhergestellt werden können, ohne das Bild neu zu generieren.

Diese Ansichten sind in der Palette „Benannte Ansichten“ verfügbar.

Copilot Render unterstützt:

• Modellraum
• Papierraum
• GDI Smart Draw
• Drahtgitter-Modus
• Alle Darstellungsarten
• ePack-Unterstützung
• Ansichtsfenster im Papierraum

Schritte zum Erstellen eines Renderings mit Copilot Render:

1. Öffnen oder erstellen Sie eine Zeichnung oder ein 3D-Modell in TurboCAD.
2. Öffnen Sie die Copilot-Palette.
3. Wählen Sie die Registerkarte RENDER.
4. Geben Sie eine Rendering-Anweisung in natürlicher Sprache ein, die das gewünschte visuelle Ergebnis beschreibt.

Beispiel:

• „Erstellen Sie ein fotorealistisches Architektur-Rendering mit realistisch dargestelltem Glas und Sonnenuntergangsbeleuchtung.“
• „Erstelle ein Rendering einer luxuriösen Gaming-Maus mit RGB-Beleuchtung und reflektierenden Oberflächen.“
• „Erstelle ein Rendering eines Premium-Sportwagens mit metallisch-roter Lackierung und Spiegelungen im Studio.“
• Klicken Sie auf Absenden.
• Copilot verarbeitet die Anfrage und erstellt ein Renderbild auf Basis der aktiven Zeichnungsansicht.
• Das erstellte Renderbild wird direkt im aktiven Zeichnungsfenster angezeigt.
• Eine entsprechende Copilot-benannte Ansicht wird automatisch erstellt und in der Zeichnung gespeichert.

Copilot-Ansichten

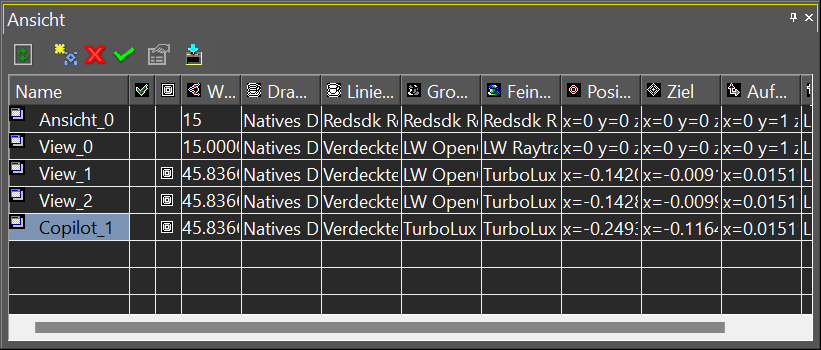

Nach jedem Rendervorgang erstellt TurboCAD automatisch eine benannte Copilot-Ansicht, die mit dem erzeugten Renderbild verknüpft ist.

Eine benannte Copilot-Ansicht speichert:

• Kameraposition
• Kameraausrichtung
• Pfad zum zugehörigen Renderbild

Durch das Aktivieren einer „Copilot Named View“ werden sowohl die ursprüngliche Kameraansicht als auch die zugehörige Render-Überlagerung im aktiven Zeichenfenster wiederhergestellt.

Durch das Wechseln zwischen „Copilot Named Views“ lassen sich mehrere Render-Varianten schnell in derselben Zeichenumgebung in der Vorschau anzeigen und vergleichen.

So entfernen Sie eine Render-Überlagerung aus dem aktiven Fenster:

• Eine benannte Ansicht aktivieren, die nicht von Copilot stammt
• Oder die Kameraansicht leicht drehen

PART (Copilot Part Finder)

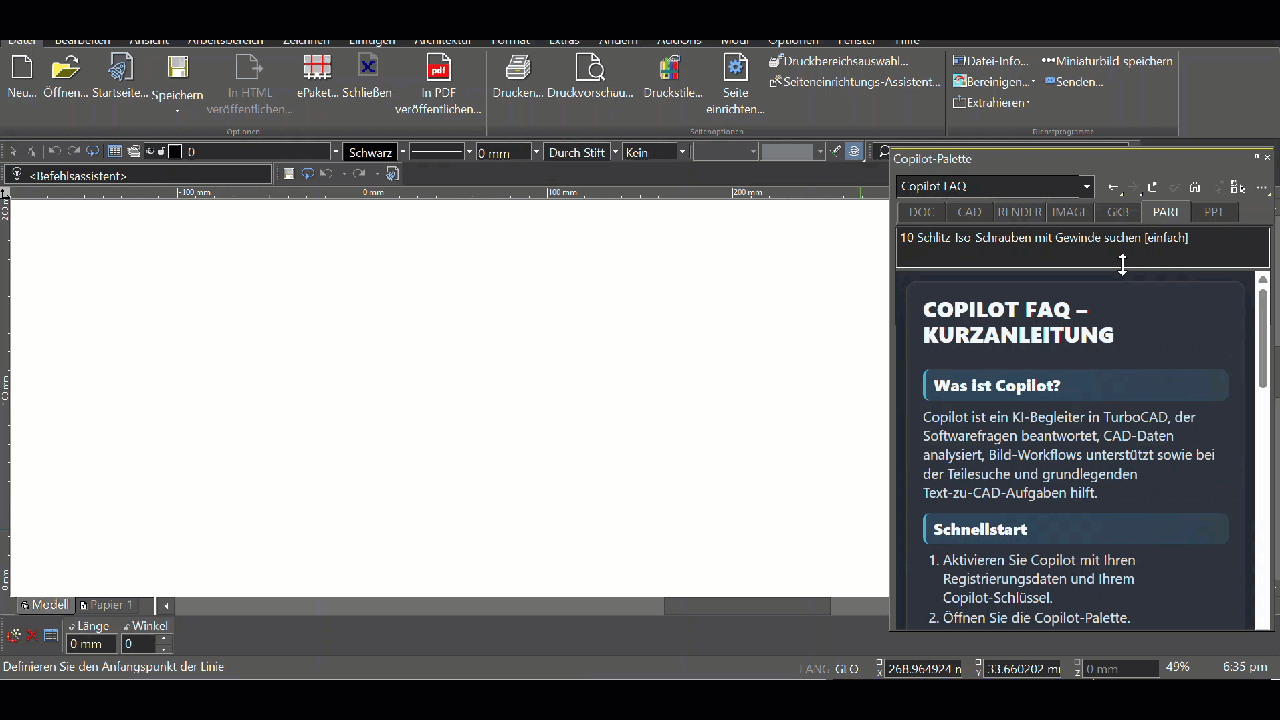

Über die Registerkarte „PART“ können CAD-Teile mithilfe von Abfragen in natürlicher Sprache gesucht, in der Vorschau angezeigt und direkt in den Zeichenbereich eingefügt werden. Durch die Eingabe beschreibender Teileanfragen sucht Copilot nach passenden Komponenten und zeigt interaktive Vorschauergebnisse direkt in der Copilot-Palette an.

Dieser Arbeitsablauf vereinfacht die Teilesuche und reduziert den Zeitaufwand für die manuelle Suche in Katalogen oder externen Bibliotheken. Die Suchergebnisse umfassen visuelle Vorschauen und zugehörige Teileinformationen, sodass Komponenten vor dem Einfügen in die Zeichnung schnell identifiziert werden können.

Teile können direkt in die aktive Zeichnung eingefügt werden, indem man auf ein Vorschaubild klickt oder sie per Drag-and-Drop aus der Copilot-Palette in den Modell- oder Papierbereich zieht.

Im Folgenden finden Sie die Schritte zum Suchen und Einfügen von Teilen über die Registerkarte „PART“:

1. Öffnen Sie die Copilot-Palette.
2. Wählen Sie die Registerkarte PART.
3. Geben Sie eine Teilabfrage in natürlicher Sprache ein.

Beispiel:

• „10 ISO-Schrauben mit Schlitz und Außengewinde suchen“
• „Sechskantmuttern suchen“
• „Innensechskantschrauben suchen“
• „Gleitlager suchen“
• Klicken Sie auf Absenden.
• Copilot verarbeitet die Anfrage und zeigt passende Teile mit Vorschaubildern und zugehörigen Informationen an.
• Fügen Sie ein Teil auf eine der folgenden Arten ein:
• Klicken Sie auf ein Vorschaubild des Teils, um das Teil direkt in die Zeichnung einzufügen.
• Ziehen Sie die Teilvorschau aus der Copilot-Palette per Drag & Drop in den Modellbereich oder den Papierbereich.
• Das ausgewählte Teil wird in den aktiven Zeichenbereich eingefügt.
