Eigenschaftengruppendefinitionen (EGD) werden verwendet, um festzulegen, welche Objekte mit Eigenschaftenmarkierern verknüpft werden und um den Wertetyp für Elementmarkierer zu definieren. Definitionen für Eigenschaftengruppen werden in der Stilmanagerpalette zugewiesen.

1. Wählen Sie Eigenschaftengruppendefinitionen im Stilmanager.
2. Klicken Sie auf die Schaltfläche Neuen Stil erstellen am oberen Rand der Palette.

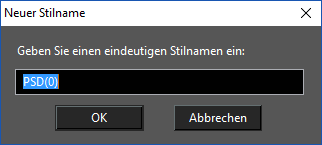

3. Geben Sie im Dialogfeld Neuer Stilname einen Namen ein und klicken Sie auf OK.
4. Wählen Sie die neue Eigenschaftengruppendefinition im Stilmanager aus.

5. Wählen Sie Eigenschaftendefinitionen im unteren Teil der Stilmanagerpalette aus und klicken Sie auf die angrenzende Schaltfläche Wert.

6. Das Dialogfeld Eigenschaftengruppendefinition wird geöffnet.

7. Wählen Sie die Objekte aus, für die die Eigenschaftengruppe zutrifft und fahren Sie mit den Eigenschaftendefinitionen für diese Gruppe fort (entweder Automatisch, Manuell oder beides). Bitte beachten Sie, dass nur solche Objekte, die für Elementmarkierer funktionieren, mit Eigenschaftengruppendefinitionen verknüpft werden.

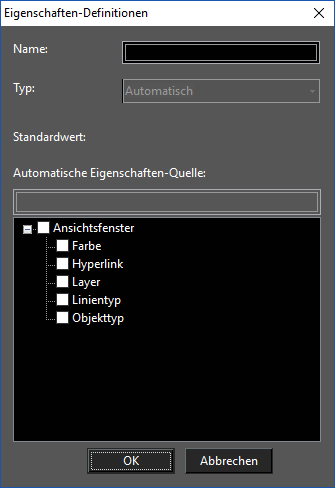

Automatische Definitionen

Automatische Definitionen für Eigenschaftengruppendefinitionen werden verwendet, um Daten direkt von den Objekttypen zu extrahieren.

1. Wählen Sie eine einzelne Eigenschaft aus der Eigenschaftenliste aus. Der Name, der die Eigenschaft wiedergibt, wird automatisch zugewiesen.

2. Verändern Sie den Namen, falls gewünscht.
3. Klicken Sie auf OK, um die Eigenschaftendefinition zu erstellen.

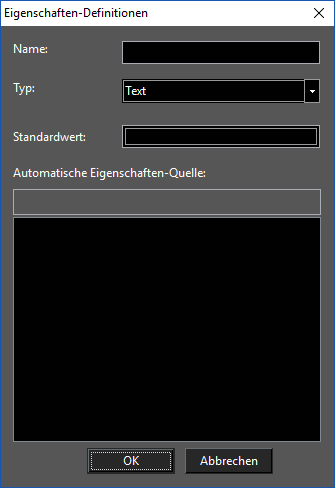

Manuelle Definitionen

Manuelle Definitionen für Eigenschaftengruppendefinitionen werden verwendet, um festgelegte Objekttypendaten zu extrahieren.

1. Geben Sie einen Typ für die Eigenschaftendefinition an. Zu den Optionen gehören:

Ganzzahl: Eine festgelegte Zahl im Ganzzahlformat, z. B. 5, 20, 3
Realer Modus**:** Eine festgelegte Zahl im Realformat, z. B. 1,5, 2,645, 3,14159
Text: Eine Textzeichenfolge, z. B. Hergestellt von der Troponopo GmbH
Boolesch: Ein Wahr/Falsch-Wert. Dies ermöglicht es Ihnen, eine Kontrollkästchen-Eigenschaft hinzuzufügen, z. B. (Eigenschaftenname=Sicherheitsglas)
Auto-Inkrement – Ganzzahl: Ein automatisch inkrementierter Ganzzahlwert, z. B. 0, 1, 2
Auto-Inkrement – Zeichen: Ein automatisch inkrementierter Zeichenwert, z. B. A, B, C

1. Geben Sie einen Standardwert für die Eigenschaftendefinition an.
2. Geben Sie einen Namen für die Eigenschaftendefinition an.
3. Klicken Sie auf OK, um die Eigenschaftendefinition zu erstellen.

Auto-Inkrement

Die Einstellung Auto-Inkrement in manuellen Eigenschaftendefinitionen (Auto-Inkrement – Ganzzahl, Auto-Inkrement – Zeichen) werden verwendet, um laufende Markierer für Objekte in Ihrer Zeichnung zu erstellen. Der Inkrementwert hängt von der Reichenfolge ab, in der die Objekte erstellt werden und nicht von der Reihenfolge, in der die Elementmarkierer erstellt werden.
