Nur von TurboCAD 2D/3D, Pro & Pro Platinum unterstützt

Menü: Zeichnen, Hilfslinie, Goniometer

Das Goniometer erstellt eine Hilfslinie in einer beliebigen Richtung in 3 Dimensionen. Das Goniometerwerkzeug zeigt ein sichtbares Goniometerrad an, um die visuelle Platzierung der sich ergebenden Hilfslinie zu erleichtern.

So verwenden Sie das Goniometer:

Aktivieren Sie das Werkzeug Goniometer.

Positionieren Sie das Goniometer an die gewünschte Stelle und klicken Sie, um den Mittelpunkt des Goniometers zu platzieren oder geben Sie die Position über die Kontrollleiste ein.

Geben Sie auf folgende Weise die Grundrichtung für das Goniometer an:

• Klick in die Zeichnung zur Definition des Basiswinkels
• Angabe eines Punkts über die Kontrollleiste zur Definition des Basiswinkels
• Angabe eines Winkels über die Kontrolleiste

Geben Sie auf folgende Weise den Endwinkel für die Hilfslinie an:

• Klick in die Zeichnung zur Definition des Basiswinkels
• Angabe eines Punkts über die Kontrollleiste zur Definition des Basiswinkels
• Angabe eines Winkels über die Kontrolleiste

Ausrichtung des Goniometers

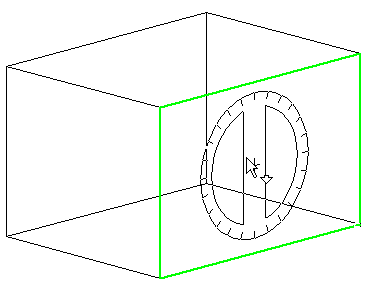

Das Goniometer richtet sich automatisch auf eine beliebige 3D-Oberfläche aus, wenn Sie den Cursor darüber bewegen. Die Oberfläche wird hervorgehoben, wenn Sie den Cursor darüber bewegen. Nachdem Sie den Cursor platziert haben, richtet sich ergebende Hilfslinie an der angegebenen Oberfläche aus.

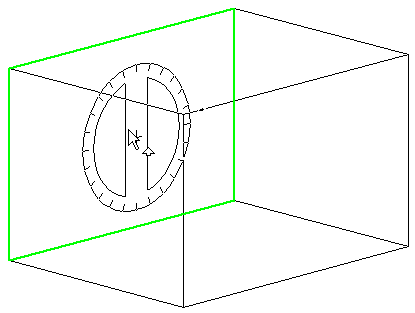

Wenn die Oberfläche, an der Sie das Goniometer ausrichten möchten, sich hinter einer anderen Oberfläche befindet, können Sie die – oder -Tasten der Tastatur verwenden, um die vorhandenen Oberflächen zu wechseln, bis die gewünschte Oberfläche markiert wird.

Klicken Sie, um das Goniometer an der gewünschten Stelle zu platzieren. Befindet sich der Mauszeiger innerhalb des Goniometers, rastet die zu zeichnende Hilfslinie an einen der Punkte der Goniometerskala ein. Bewegen Sie den Mauszeiger außerhalb des Goniometers, um den Winkel der Hilfslinie frei zu definieren.
